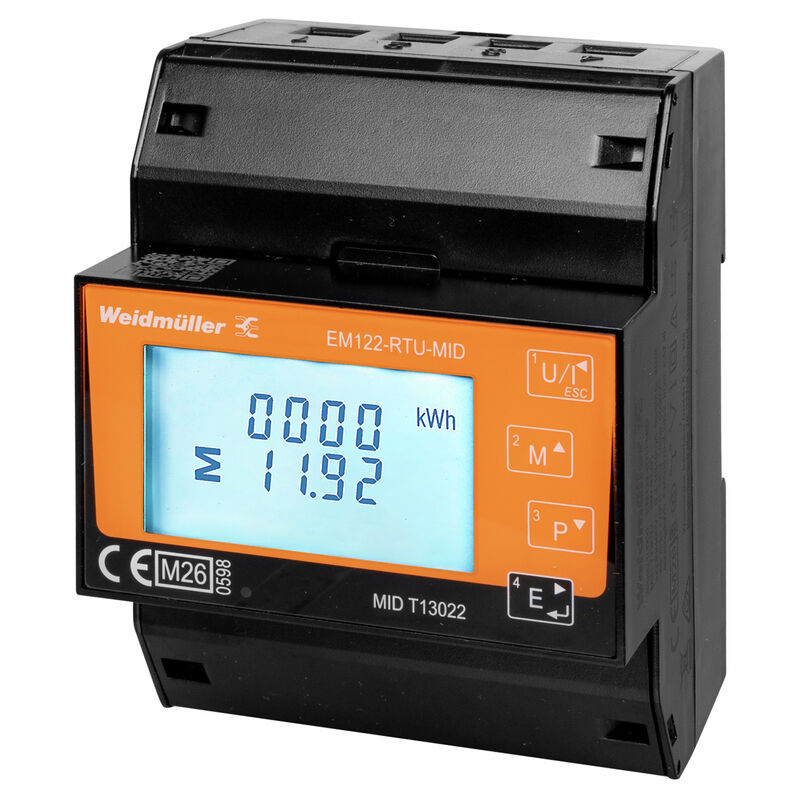

EM122-RTU-MID

EM122-RTU-MID

Leistungsmessung/-anzeige für 1-, 3- Phasennetz, 100 A, Direktmessung, Impulsaugang, Modbus RTU, MID Zulassung

Art.-Nr. 3099210000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 18
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Messstromeingang Messspannungseingang Kommunikation Eingänge/Ausgänge Messdatenaufzeichnung Technische Daten Messung der Spannungsqualität Isolationskoordination Anschlussdaten Klassifikationen

Allgemeine Bestelldaten

Ausfuehrung
Leistungsmessung/-anzeige für 1-, 3- Phasennetz, 100 A, Direktmessung, Impulsaugang, Modbus RTU, MID Zulassung
Best.-Nr.
3099210000
Art
EM122-RTU-MID
GTIN (EAN)
4099987133838
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
66  mm
Tiefe (inch)
2,598  inch
Höhe
100  mm
Höhe (inch)
3,937  inch
Breite
72  mm
Breite (inch)
2,835  inch
Nettogewicht
0  g

Temperaturen

Lagertemperatur
-40 °C...70 °C
Betriebstemperatur
-25 °C...55 °C
Feuchtigkeit bei Betriebstemperatur
0...90 % (keine Betauung)
Feuchtigkeit
0...90 % (keine Betauung)

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
No SVHC above 0.1 wt%

Messstromeingang

Anschluss AC-Eingangsleitung
Direkt am Gerät
Gehäusebasismaterial
Kunststoff
max. Strom
100 A
Messgenauigkeit bei Strom
0,5  %
Strommesskanäle
3

Messspannungseingang

Dreileitersystem
Ja
Frequenzbereich, max.
65  Hz
Frequenzbereich, min.
45  Hz
Messbereich, Spannung L-L, AC
400 V
Messbereich, Spannung L-N, AC
3 x 230 V
Messgenauigkeit bei Spannung
0,5  %
Netzform
3 phase 4 wire (L1 + L2 + L3 + N)
3 phase 3 wire (L1 + L2 + L3)
1 phase 2 wire (L + N)
Spannungsart
AC
Vierleitersystem
Ja

Kommunikation

Adressierung
1 - 247
Baudrate
9600/19200/38400 bit/s
Kommunikation
bidirektional
Parität
ungerade
keine
gerade
Stoppbits
1
2
Schnittstelle
RS485
Protokoll
Modbus RTU

Eingänge/Ausgänge

Digital output configurable
Ja
Anzahl Digitale Eingänge
0
Anzahl Digitale Ausgänge
0
Anzahl Impulsausgänge
2
Temperatureingang
Nein

Messdatenaufzeichnung

Software
EM-Konfigurationswerkzeuge

Technische Daten

Anzeige
LCD
Anzeige Überwachung (Monitor)
LCD
Anzeigewert
Spannung
aktueller Messwert
Scheinleistung
Blindleistung
Leistungsfaktor
Frequenz
Import- / Export-Wirkleistungsbedarf
Gesamte Import- /Export- Wirkenergie
Gesamte Import- /Export- Blindenergie
Gesamter Leistungsbedarf des Systems
Ausführung
Leistungsmessung/-anzeige für 1-, 3- Phasennetz
100 A
Direktmessung
Impulsaugang
Modbus RTU
MID Zulassung
Eingangsfrequenz
50/ 60 Hz
Leistungsfaktor Eingang
1 %
max. Strom
100 A
Messgenauigkeit
Klasse 0,5
Montageart
Tragschiene
Schutzart
IP51
Verschmutzungsgrad
2
Messbereich, Spannung L-N, AC
3 x 230 V
Messbereich, Spannung L-L, AC
400 V
Überspannungskategorie
III
Versorgungsspannung
230 V
Dreileitersystem
Ja
Vierleitersystem
Ja
Abtastfrequenz 50 / 60 Hz
4,1  kHz
Lückenlose Messung
Ja
Messergebnisse pro Sekunde
100  ms
Strommesskanäle
3
Messgenauigkeit bei Spannung
0,5  %
Messgenauigkeit bei Strom
0,5  %

Messung der Spannungsqualität

Kurzzeitunterbrechungen
Ja

Isolationskoordination

Genauigkeitsklasse
0,5
Isolationsspannung Ein- bzw. Ausgang/Versorgung
4 kVeff / 1 min.
Stehstoßspannung
6 kV (1,2/50 µs)
Verschmutzungsgrad
2
Überspannungskategorie
III

Anschlussdaten

Abisolierlänge
15  mm
Anschlussart
Schraubanschluss
Leiteranschlussquerschnitt, eindrähtig, min.
4  mm²
Leiteranschlussquerschnitt, eindrähtig, max.
25  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.
2,5  mm²

Klassifikationen

ETIM 6.0
EC002301
ETIM 7.0
EC002301
ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 9.0
27-14-23-30
ECLASS 9.1
27-21-03-01
ECLASS 10.0
27-14-23-30
ECLASS 11.0
27-14-23-30
ECLASS 12.0
27-14-23-30
ECLASS 13.0
27-14-23-30
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30
