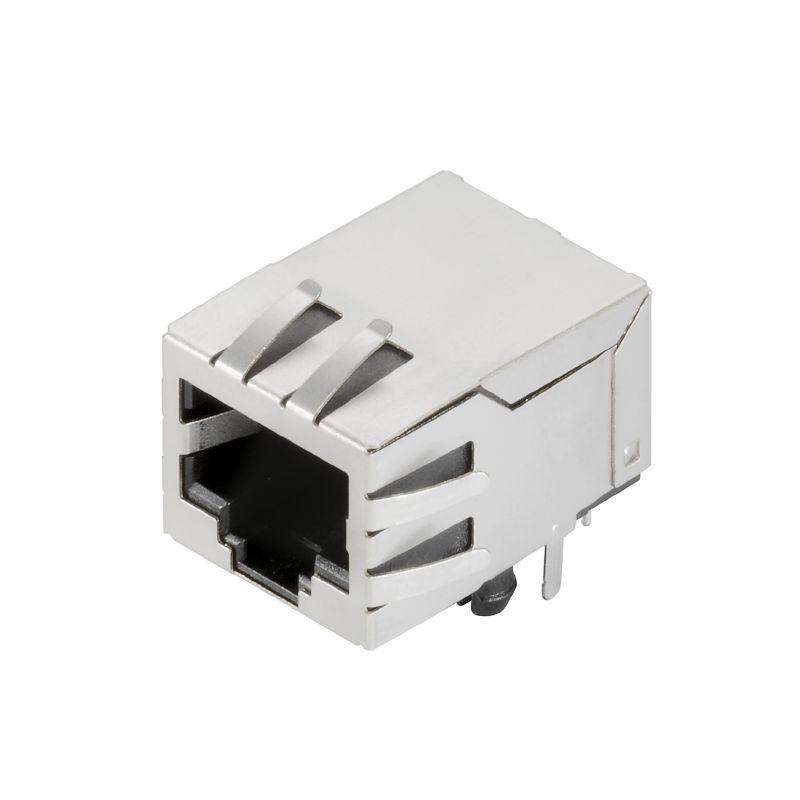

Data OMNIMATE – modulární konektor RJ45, Zásuvný konektor PCB plug in, Cat. 5, Připojení pájením přetavením průchozím otvorem, 90°, spodní strana, 6 tabs, Ne, Cykly zapojování: 750, Počet pólů: 10, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tape

ID výrobku 2562910000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Protikusy 20 Příbuzné výrobky 3
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Specifikace systému Elektrické vlastnosti Standardy Údaje o materiálu Balení Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Data OMNIMATE – modulární konektor RJ45, Zásuvný konektor PCB plug in, Cat. 5, Připojení pájením přetavením průchozím otvorem, 90°, spodní strana, 6 tabs, Ne, Cykly zapojování: 750, Počet pólů: 10, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tape
Číslo objednávky
2562910000
Typ
RJ45C5 R1D 3.3E4N RL
GTIN (EAN)
4050118571936
Množství
200 ks
Balení
Tape

Rozměry a hmotnosti

Hloubka
21,3 mm
Hloubka (v palcích)
0,839 inch
Výška
17,06 mm
Výška (v palcích)
0,672 inch
Nejvyšší nebo nejnižší verze
13,76 mm
Šířka
15,7 mm
Šířka (v palcích)
0,618 inch
Čistá hmotnost
4,026 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Specifikace systému

Boční ukončení, charakteristické
Pájená příruba
Cykly zapojování
750
Kategorie
Cat. 5
Kategorie výkonu
Cat. 5
LED
Ne
Materiál stínění
Mosaz
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Plocha stínění
poniklované
Počet pájených kolíků na pól
1
Počet pólů
10
Proces pájení
Pájení přetavením
Manuální pájení
Pájení vlnou
Propojení
8jádrový
Průměr otvoru pájecího očka (D)
0,9 mm
Pájecí kolík, délka (l)
3,3 mm
Rozměry pájecích pinů
Osmiúhlý
Rozteč v mm (P)
1,27 mm
Rozteč v palcích (P)
0,05 "
Skupina produktů
Data OMNIMATE – modulární konektor RJ45
Stupeň krytí
IP20
Stínění
ano
Stínění
6 tabs
Tolerance délky pájecích pinů
  • Spodní tolerance s označením (ukazuje minimum):
    -0,5
  • Horní tolerance s označením (ukazuje maximum):
    +0,5
  • Tolerance, jednotka:
    mm
Tolerance délky pájecích pinů
+0,5 / -0,5 mm
Tolerance průměru otvoru pájecího očka (D)
± 0,1 mm
Tolerance rozmístění pájecích pinů
± 0,15 mm
Typ připojení
Pájené připojení
Varianta se západkou
spodní strana
Výstupní tvarovka
90°

Elektrické vlastnosti

Dielektrická pevnost, kontakt / kontakt
1000 V DC
Dielektrická pevnost, kontakt / stínění
1500 V DC
Jmenovité napětí
125 V
Jmenovitý proud
1,5 A
Objemový odpor
<25 mΩ
Odpor izolace
≥ 500 MΩ
PoE / PoE+
odpovídá IEEE 802.3at

Standardy

Standardní konektor
IEC 60603-7-51

Údaje o materiálu

Izolační materiál
PA 9T
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Odpor izolace
≥ 500 MΩ
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Fosforový bronz
Materiál kontaktu
Slitina
Povrch kontaktu
Pozlacený nikl
Struktura vrstev kontaktu konektoru
30...80 µ" Ni / ≥ 30 µ" Au
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
85 °C
Provozní teplota, min.
-40 °C
Provozní teplota, max.
85 °C

Balení

Balení
Tape
Délka VPE
330 mm
Šířka VPE
330 mm
Výška VPE
58 mm
Průměr cívky pásky ∅ (A)
330 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Klasifikace

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
