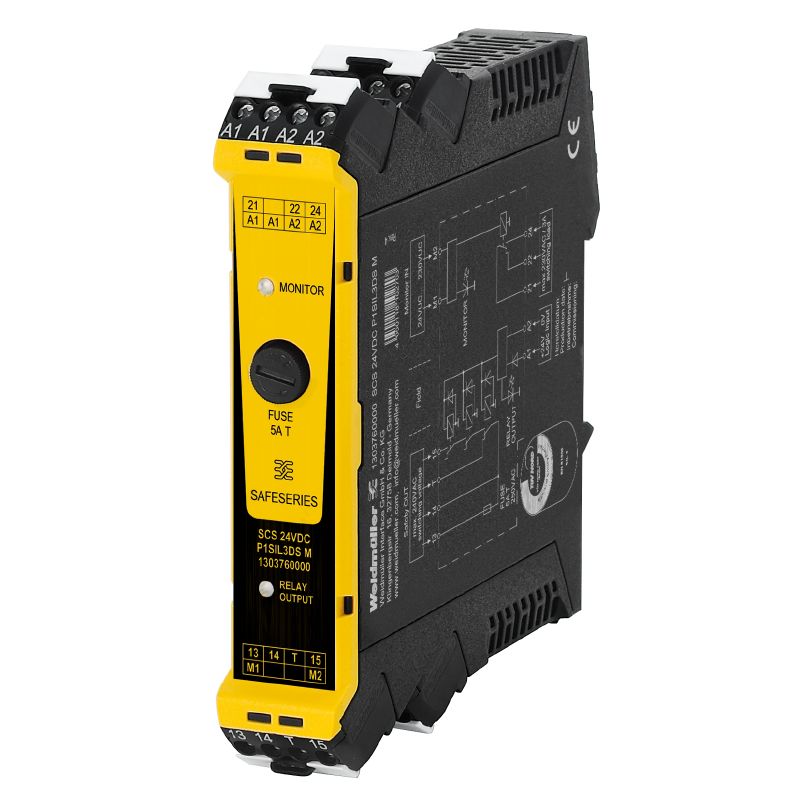

SAFESERIES, Bezpečnostní relé,24 V DC ± 20 %, 35 mA , Max. spínací proud, interní pojistka : 5 A (refer to derating curve), SIL 3, EN 61508:2010

ID výrobku 1303760000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 19 Příbuzné výrobky 2
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Vstup (bezpečnostní obvod) Vstup (monitorování) Výstup (bezpečnostní obvod) Výstup (monitorování) Základní údaje o bezpečnosti Obecné údaje Koordinace izolace Další detaily o certifikacích / normách Data připojení Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
SAFESERIES, Bezpečnostní relé,24 V DC ± 20 %, 35 mA , Max. spínací proud, interní pojistka : 5 A (refer to derating curve), SIL 3, EN 61508:2010
Číslo objednávky
1303760000
Typ
SCS 24VDC P1SIL3DS M
GTIN (EAN)
4050118102703
Množství
1  ks

Rozměry a hmotnosti

Hloubka
114,1  mm
Hloubka (v palcích)
4,492  inch
Výška
117,3  mm
Výška (v palcích)
4,618  inch
Šířka
22,5  mm
Šířka (v palcích)
0,886  inch
Čistá hmotnost
200  g

Teploty

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-25 °C...50 °C
Vlhkost
Rel. vlhkost 40 °C / 93 %, bez kondenzace

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
807f1906-ce90-4f93-8801-4b128b343e6b

Vstup (bezpečnostní obvod)

Označení připojení (bezpečnostní obvod)
A1
A2
Jmenovité řídicí napětí
24 V DC ± 20 %
Spotřeba proudu
42  mA
Zaručená spotřeba proudu 24 V DC -10%
35  mA
Špičkový proud
<250 mA / <5 ms
Stavová kontrolka
žlutá LED
Ochranný obvod
Ochrana před záměnou polarity
Nulová dioda

Vstup (monitorování)

Jmenovité řídicí napětí
24 V UC…230 V UC ±10 %
Spotřeba proudu
23 mA při 24 V DC
4,4 mA při 230 V AC
Ukazatel stavu
žlutá LED
Ochranný obvod
Usměrňovač

Výstup (bezpečnostní obvod)

Označení připojení (bezpečnostní výstup)
13
14
15
Design kontaktu
1 x bez napětí k bezpečí (spínací kontakt)
Základní materiál kontaktů
AgNi 0,15 pozlacené tenkou vrstvou
Max. přípustné spínací napětí
250 V AC / 30 V DC
Max. přípustný spínací proud
5 A
Max. spínací proud, interní pojistka
5 A (refer to derating curve)
Max. spínací proud, externí pojistka
5 A (refer to derating curve)
Max. spínací výkon
1250 VA
Interní pojistka
5 A zpoždění
Záložní externí pojistka
5 A zpoždění
Odolnost proti zkratu
Ne
Čas zapnutí
typ. 7 ms
Čas vypnutí
typ. 14 ms
Min. spínací výkon
10 mA @ 12 V

Výstup (monitorování)

Design kontaktů
CO contact
Základní materiál kontaktů
AgNi 5µm Au
Max. přípustné spínací napětí
24 V DC
Max. přípustný spínací proud
30  mA
Čas zapnutí
typ. 17 ms
Odolnost proti zkratu
Ne
Min. spínací výkon
1 mA @ 1 V

Základní údaje o bezpečnosti

Tproof
12  a
Typ zařízení
A
Poruchová tolerance hardwaru (HFT)
2
Bezpečnostní kategorie
SIL 3
Bezpečnostní norma
EN 61508:2010

Obecné údaje

Provozní nadmořská výška
≤ 2000 m
nad hladinou moře
Lišta
TS 35
Barevný
černá
Žlutá
Odolnost proti škodlivým plynům podle EN 60068-2-60
Ano (číslo výrobku: 1304040000)

Koordinace izolace

Jmenovité napětí
300  V
Závažnost znečištění
2
Kategorie rázového napětí
III
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže
≥ 5,5 mm
Dielektrická pevnost, kontrolní strana - strana zátěže
4 kVef / 1 min
Dielektrická pevnost k montážní liště
4 kVeff / 1 min.
Impulse withstand voltage
6 kV (1,2/50 µs)
Stupeň krytí
IP20

Další detaily o certifikacích / normách

Standardy
EN 61000
EN 61326-3-2
Č. osvědčení (cULus)
E223474

Data připojení

Metoda připojení vodiče
Šroubové připojení
Délka odizolování, jmenovité připojení
8  mm
Utahovací moment, min.
0,4  Nm
Utahovací moment, max.
0,6  Nm
Rozsah sevření, jmenovité připojení
1,5  mm²
Upínací rozsah, min.
0,13  mm²
Upínací rozsah, max.
2,5  mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
Průřez vodiče, pevný, min.
0,2  mm²
Průřez vodiče, pevný, max.
2,5  mm²
Průřez připojení vodičů, jemně stáčené, min.
0,2  mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,2  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5  mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,2  mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
2,5  mm²
Velikost nože
velikost PH0

Klasifikace

ETIM 6.0
EC001449
ETIM 7.0
EC001449
ETIM 8.0
EC001449
ETIM 9.0
EC001449
ETIM 10.0
EC001449
ECLASS 9.0
27-37-18-19
ECLASS 9.1
27-37-18-19
ECLASS 10.0
27-37-18-19
ECLASS 11.0
27-37-18-19
ECLASS 12.0
27-37-18-19
ECLASS 13.0
27-37-18-19
ECLASS 14.0
27-37-18-19
ECLASS 15.0
27-37-18-19
