VG M12 - MS 68
VG M12 - MS 68

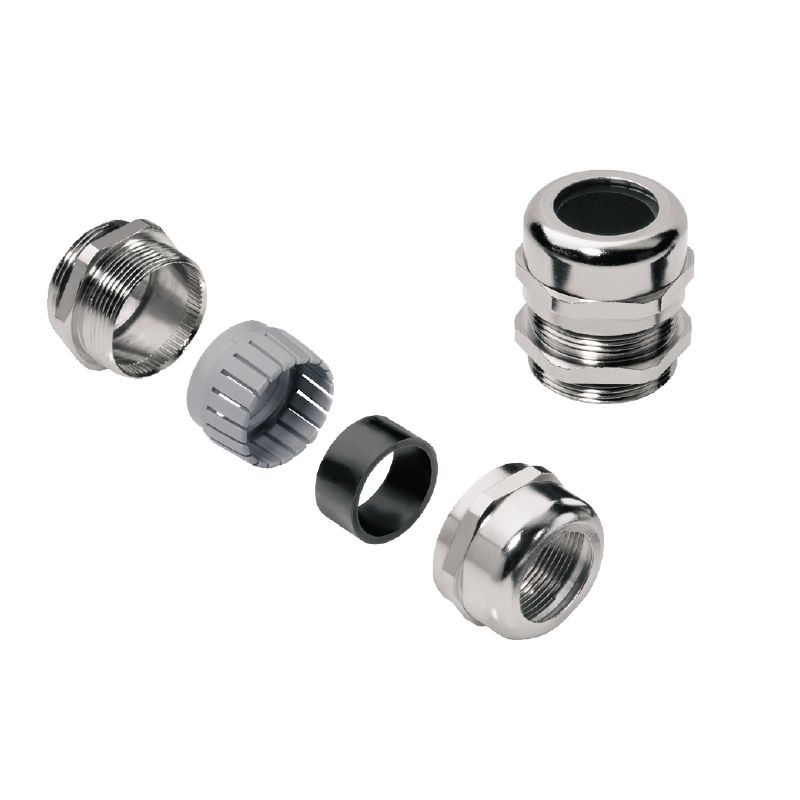

Podobné ilustraci

VG M12 - MS 68

VG MS (standardní mosazná kabelová průchodka), Kabelové těsnění, rovný, M 12, 6 mm, OD min. 3 - OD max. 6.5 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Mosaz poniklovaná

ID výrobku 1772200000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Příbuzné výrobky 21
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Čísla certifikátů, kabelová průchodka Všeobecné informace Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
VG MS (standardní mosazná kabelová průchodka), Kabelové těsnění, rovný, M 12, 6 mm, OD min. 3 - OD max. 6.5 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Mosaz poniklovaná
Číslo objednávky
1772200000
Typ
VG M12 - MS 68
GTIN (EAN)
4032248129850
Množství
50 ks

Rozměry a hmotnosti

Výška
22 mm
Výška (v palcích)
0,866 inch
Délka
28 mm
Délka (v palcích)
1,102 inch
Čistá hmotnost
10,718 g

Teploty

Provozní teplota
-40 °C...100 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
b5ff1f66-ddba-4739-9fc0-0521ddb52139

Čísla certifikátů, kabelová průchodka

Podmínky osvědčení
DNV
UL
cULus
Číslo certifikátu, kabelová průchodka (cULus)
E-199260
Číslo certifikátu, kabelová průchodka (GERMLLOYD)
E-14047
Číslo certifikátu, kabelová průchodka (UL)
E-199260

Všeobecné informace

AF velikost 1
14 mm
AF velikost 2
14 mm
Délka závitu
6 mm
Halogen
Ano
Kabelová průchodka
metrické
M 12
Rozsah provozní teploty, max.
100 °C
Rozsah provozní teploty, min.
-40 °C
Stoupání závitu
1,5 mm
Stupeň krytí
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
IP69K
Stupeň krytí (UL)
Type 4X
Stupeň krytí s GWDR
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
IP69K
Těsnicí O-kroužek
NBR
Těsnění
CR
Těsnění
NBR
Upínací vložka
Polyamid
Utahovací moment
3 Nm
Utahovací moment připojovacího adaptéru, max.
3,5 Nm
Utahovací moment připojovacího adaptéru, min.
2,5 Nm
Utahovací moment uzavřené matice, max.
5,5 Nm
Utahovací moment uzavřené matice, min.
4,5 Nm
Velikost AF
14 mm
Vnější průměr kabelu, max.
6,5 mm
Vnější průměr kabelu, min.
3 mm
Vnější závit
M 12
Základní materiál
Mosaz poniklovaná

Klasifikace

ETIM 6.0
EC000441
ETIM 7.0
EC000441
ETIM 8.0
EC000441
ETIM 9.0
EC000441
ETIM 10.0
EC000441
ECLASS 9.0
27-14-44-32
ECLASS 9.1
27-14-44-32
ECLASS 10.0
27-14-44-32
ECLASS 11.0
27-14-44-32
ECLASS 12.0
27-14-08-01
ECLASS 13.0
27-14-08-01
ECLASS 14.0
27-14-08-01
ECLASS 15.0
27-14-08-01
