VPU III SO LD+A
VPU III SO LD+A
Symbol elektřiny

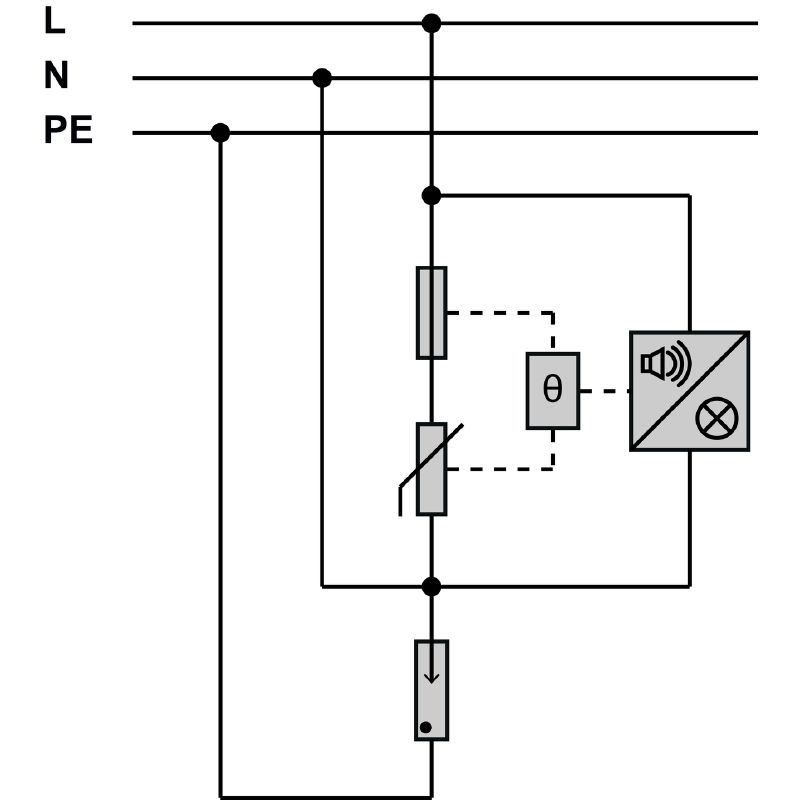

Schematic circuit diagram

VPU III SO LD+A

Přepěťová ochrana, Nízké napětí, bez telekomunik. kontaktu, Jednofázový

ID výrobku 1351700000
Stáhnout datový list Výrobky ke stažení Technická podpora
Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Data připojení, vzdálené upozornění Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Data připojení Elektrické údaje Obecné údaje Záruka Klasifikace Listy specifikací zakázky

Osvědčení

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Přepěťová ochrana, Nízké napětí, bez telekomunik. kontaktu, Jednofázový
Číslo objednávky
1351700000
Typ
VPU III SO LD+A
GTIN (EAN)
4050118158458
Množství
1  ks

Rozměry a hmotnosti

Hloubka
25  mm
Hloubka (v palcích)
0,984  inch
Výška
35  mm
Výška (v palcích)
1,378  inch
Šířka
12  mm
Šířka (v palcích)
0,472  inch
Čistá hmotnost
34  g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-25 °C...55 °C
Vlhkost
Rel. vlhkost 5–95 %

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Data připojení, vzdálené upozornění

Průřez pro připojené vodiče, pevné jádro, max.
1,5  mm²
Typ připojení
Různé

Obecné údaje

Akustický signál
Ano
Barevný
černá
Design
Zapuštěná montáž
Klasifikace hořlavosti UL 94
V-0
Optický funkční displej
Zelená LED = OK
Červená LED = svodič je vadný – vyměňte ho
vyměňte
Segment
Rozvod elektrické energie
Stupeň krytí
IP20
Verze
bez telekomunik. kontaktu

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí
II
Závažnost znečištění
2

Jmenovité údaje IEC / EN

Akustický signál
Ano
Dočasné přepětí (nadměrné napětí) - TOV
440  V
Frekvence napájecí sítě při 250 Vmax
50...60 Hz
Integrovaná záložní pojistka
Ne
Jmenovité napětí (AC)
230  V
Kategorie požadavků podle normy IEC 61643-11
Typ III
Kombinovaný puls UOC
3  kV
Koordinace energie (≤10 m)
Typ II
Typ III
Max. trvalé napětí, Uc (AC)
275 V
Pojistka
16 A
Počet pólů
1
Proud I vodičem PEPE
10  µA
Signalizační kontakt
Ne
Standardy
IEC 61643-11
EN 61643-11
Stupeň krytí Up při IN (L/N-PE)
≤1,5 kV
Svodový proud při Un
30  µA
Síť o nízkém napětí
Jednofázový
Typ napětí
AC
Třída požadavků podle normy EN 61643-11
T3
Zatížitelnost zkratovým proudem ISCCR
1,5  kA
Čas odezvy
<100μs

Data připojení

Průřez připojení vodičů, jemně stáčené, max.
1  mm²

Elektrické údaje

Typ napětí
AC

Obecné údaje

Počet pólů
1
Stupeň krytí
IP20
Barevný
černá

Záruka

Časový interval
5 let

Klasifikace

ETIM 6.0
EC000941
ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 9.0
27-13-08-05
ECLASS 9.1
27-13-08-05
ECLASS 10.0
27-13-08-05
ECLASS 11.0
27-13-08-05
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

Listy specifikací zakázky

Dlouhá specifikace
Přepěťová ochrana podle požadavků třídy III v souladu s IEC 61643-11, EN 61643-11:2013. Svodič slouží jako přepěťová ochrana a používá se v aplikacích v souladu s IEC 61643-12. Svodič se instaluje v blízkosti vybavení, které potřebuje ochranu ve standardní instalaci / krytu rozvaděče. VPU III SO LD +A obsahuje uzemnění mezi fází a nulovým vodičem. Obsahuje tepelné oddělovací zařízení na varistoru. V případě, že už nezbývá žádná ochrana, LED zhasne a ozve se výstražný zvuk. Jmenovité napětí: 230 V AC vstup/max. (8/20 µs): 1,5 kA třída ochrany ≤ 1,5 kV typ: Weidmüller VPU III R SO LD A objednací číslo 1351700000 nebo odpovídající
Krátká specifikace
Svodič třídy III s Uoc: 3 kV vhodný pro systémy se síťovým napětím 230 VAC. Stupeň ochrany < 1,5 kV. S červeným LED displejem a zvukovou výstrahou, typ: Weidmüller VPU III SO LD A, objednací číslo 1351700000 nebo odpovídající
