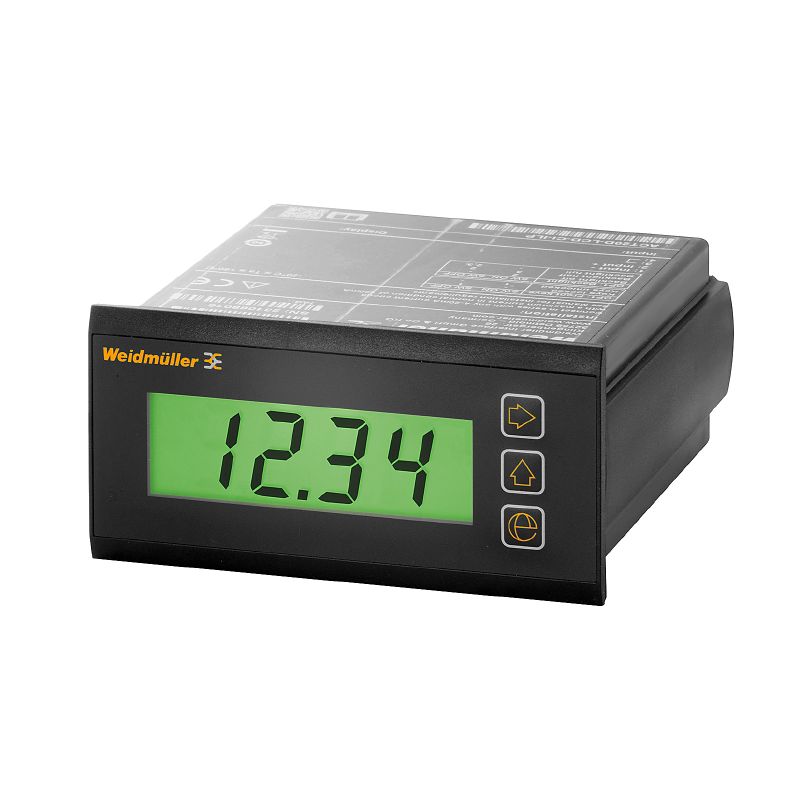

Product image
ACT20D-LCD-CI-ILP
ACT20D-LCD-CI-ILP
Méretrajz
ACT20D-LCD-CI-ILP
Kapcsolási rajz
ACT20D-LCD-CI-ILP

ACT20D-LCD-CI-ILP

Kijelző, Input : 4-20 mA, (loop powered), HART® átláthatóság, Output : Kijelző

Cikkszám 2920000000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 1 Kapcsolódó termékek 1
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Display Általános adatok Bemenet Csatlakozási adatok Besorolások Tanúsítványok

Általános rendelési adatok

Változat
Kijelző, Input : 4-20 mA, (loop powered), HART® átláthatóság, Output : Kijelző
Rendelési szám
2920000000
Típus
ACT20D-LCD-CI-ILP
GTIN (EAN)
4099986580336
Qty.
1  Darab

Méretek és tömegek

Mélység
120  mm
Mélység (coll)
4,724  inch
Magasság
48  mm
Magasság (coll)
1,89  inch
Szélesség
96  mm
Szélesség (coll)
3,78  inch
Nettó tömeg
262  g

Hőmérsékletek

Tárolási hőmérséklet
-20 °C...60 °C
Üzemi hőmérséklet
-20 °C...60 °C
Páratartalom
0...95% (páralecsapódás nem megengedett )

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
f4905d12-f516-4eb5-90a8-8c87685bc956

Display

Adjustment of display backlighting
0%
50%
100%
Kijelzési tartomány
-9999...9999
Kijelzési érték
Áram
Méretezés
Változó
Szabályozható
Igen
Tizedespont
18888, 1.8888, 18.888, 188.88, 1888.8
Típus
4 karakter, LCD-kijelző, 16 mm

Általános adatok

Csatlakozás típusa
Húzórugós csatlakozás aktuátorral
DIN-sín kompatibilitás
Nem
Felszerelés típusa
Előlapi rögzítés
Első rögzítés
HART® átláthatóság támogatott
Igen
Hőmérséklet együttható
≤ 0,01 °C / °C mérési tartományban
Konfiguráció
Első oldali nyomógomb
DIP-kapcsoló az első oldali nyomógomb zárásához/feloldásához
Lépés válaszideje
≤1s
Pontosság
< 0,1 % a mérési tartományra vonatkoztatva
Potenciálbetáplálás
Hurokról táplált, 4...20 mA bemeneten át
Védelmi osztály
IP20
IP65 (bedugaszolt állapotban)
IP65

Bemenet

A jeltovábbítás típusa a HART® szerint
változatlan
Bemenet mérési tartomány
3,6 – 23 mA (NAMUR NE43-nak megfelelő)
Bemenetek száma
1
Bemenő áram
4…20mA
Feszültségesés, árambemenet
without backlight <1.5 V @ 20 mA
half backlight <6.5 V @ 20 mA
full backlight <10.5 V @ 20 mA
HART® átláthatóság támogatott
Igen
Szenzor
Current source
4-vezetékes érzékelő (saját tápegységgel)
Válaszidő
≤ 1 s

Csatlakozási adatok

Vezetékcsatlakozás-technika
Csavaros csatlakozás
Csatlakozás típusa
Húzórugós csatlakozás aktuátorral
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,13  mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
2,8  mm²

Besorolások

ETIM 6.0
EC000677
ETIM 7.0
EC000677
ETIM 8.0
EC000677
ETIM 9.0
EC000677
ETIM 10.0
EC000677
ECLASS 9.0
27-14-31-10
ECLASS 9,1
27-21-03-01
ECLASS 10.0
27-14-31-10
ECLASS 11.0
27-14-31-10
ECLASS 12.0
27-14-31-10
ECLASS 13.0
27-14-31-10
ECLASS 14.0
27-14-31-10
ECLASS 15.0
27-14-31-10

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Megfelel
