ACT20M-CI-CO-ILP-S
Imagen de producto
ACT20M-CI-CO-ILP-S

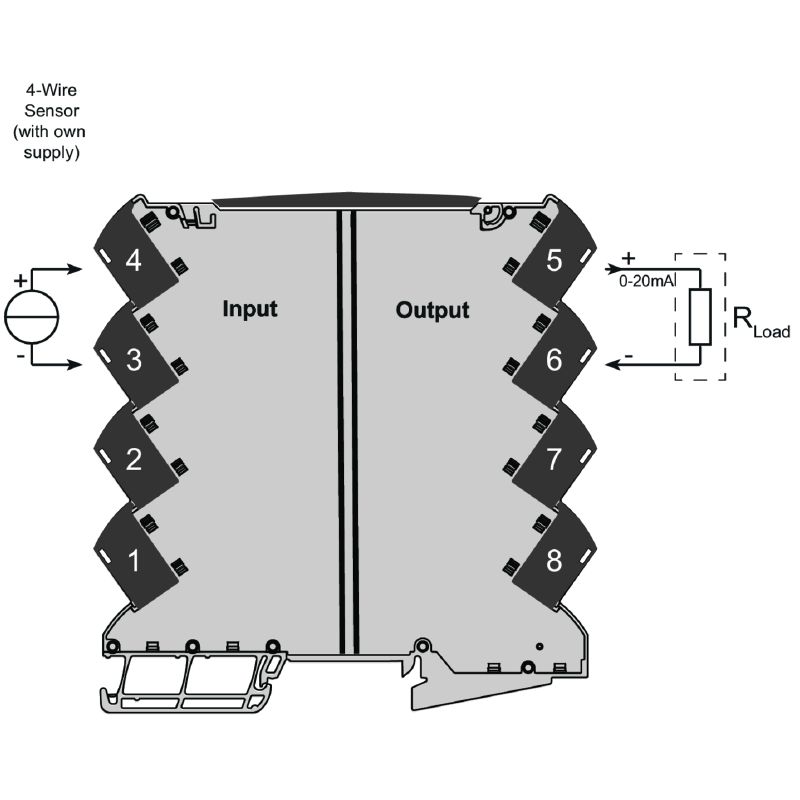

Connection diagram
ACT20M-CI-CO-ILP-S
Dibujo acotado

ACT20M-CI-CO-ILP-S

Aisladores pasivos, Alimentado por bucle de corriente de entrada, 1 canal, Entrada : 0(4)-20 mA, Salida : 0(4)-20 mA

N.º de artículo 1176070000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Probabilidad de avería Conformidad medioambiental del producto Entrada Salida Datos generales Coordenadas de aislamiento Datos para aplicaciones Ex (ATEX) Datos de conexión Conformidad con los requisitos de CEM y homologaciones Descripción del artículo Clasificaciones Bases de licitación

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319237/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319243/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E337701

Datos generales para pedido

Versión
Aisladores pasivos, Alimentado por bucle de corriente de entrada, 1 canal, Entrada : 0(4)-20 mA, Salida : 0(4)-20 mA
Código
1176070000
Tipo
ACT20M-CI-CO-ILP-S
GTIN (EAN)
4032248970148
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
114,3  mm
Profundidad (pulgadas)
4,5  inch
Altura
112,5  mm
Altura (pulgadas)
4,429  inch
Anchura
6,1  mm
Anchura (pulgadas)
0,24  inch
Peso neto
80  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-25 °C...70 °C
Humedad a temperatura de servicio
0...95 % (sin condensación)
Humedad
40°C / 93% de humedad relativa, sin condensación

Probabilidad de avería

SIL según IEC 61508
Ninguno
MTBF
699  a

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Entrada

Caída de tensión, entrada de corriente
1,25 V + 0,015 Vsalida a 25 °C
Corriente de entrada
0...20 mA
4…20mA
Número de entradas
1
Sensor
Fuente de corriente
Tensión de entrada
> 3 V @ 20 mA

Salida

Corriente de resistencia de carga
≤ 600 Ω
@ max 23mA
Corriente de salida
0...20 mA
4...20 mA
Frecuencia límite (-3 dB)
100 Hz
Número de salidas
1
Tipo
activo
el control conectado debe ser pasivo

Datos generales

Altitud de funcionamiento
≤ 2000 m
Carril de montaje
TS 35
Coeficiente de temperatura
≤ 0,01 % / °C
Configuración
ninguna
Potencia admitida
30 mW
Potencia admitida nominal
1,2  VA
Precisión
< 0,1 % del rango de medición
Tensión de alimentación
Entrada alimentada por bucle de corriente de 4…20 mA
Tiempo de respuesta
≤ 5 ms
Tipo de protección
IP20

Coordenadas de aislamiento

Categoría de sobretensión
II
Grado de polución
2
Normas EMC
EN 61326-1
Separación galvánica
Separador de 2 vías
Tensión de aislamiento
2,5 kVeff /1 min.
Tensión nominal
300 Veff

Datos para aplicaciones Ex (ATEX)

identificar
II 3 G Ex nA IIC T4 Gc
Lugar de instalación
Dispositivo instalado en área segura, zona 2

Datos de conexión

Tipo de conexión
Conexión brida-tornillo
Par de apriete, min.
0,4  Nm
Par de apriete, max.
0,6  Nm
Sección de embornado, conexión nominal
2,5  mm²
Sección de embornado, mín.
0,5  mm²
Sección de embornado, máx.
2,5  mm²
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 14

Conformidad con los requisitos de CEM y homologaciones

Normas
IEC 61010-1
Normas EMC
EN 61326-1

Descripción del artículo

Descripción del producto
El aislador pasivo ACT20M-CI-CO-ILP-S aísla las señales de corriente analógicas estándar. Las señales de corriente de entrada analógicas se convierten linealmente en señales de corriente de salida analógicas y se separan galvánicamente. El suministro de energía se realiza por medio del circuito de medición de entrada (alimentación por bucle de corriente de entrada).

Clasificaciones

ETIM 6.0
EC002653
ETIM 7.0
EC002653
ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 9.0
27-21-01-20
ECLASS 9.1
27-21-01-20
ECLASS 10.0
27-21-01-20
ECLASS 11.0
27-21-01-20
ECLASS 12.0
27-21-01-20
ECLASS 13.0
27-21-01-20
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20

Bases de licitación

Especificación larga

Aislador pasivo para señales normalizadas
Aislador pasivo de 1 canal de 6,1 mm de ancho, alimentado por bucle de corriente de entrada,
para la transmisión y separación de señales de DC analógicas de 0/4 a 20 mA.

Carcasas para montaje sobre carril TS35
Dimensiones: largo/ancho/alto 114,3/ 6,1/ 112,5 mm
Conexión brida-tornillo/ sección nominal 2,5 mm2
Grado de protección: IP 20

Entrada                          0/4 - 20 mA
Salida                                              0/4 - 20 mA
Resistencia de carga             < 600 Ohm
Error de transmisión               < 0,1 % v. E.
Frecuencia límite 100 Hz
Energía auxiliar                                     Bucle de corriente de entrada 0/4 - 20 mA
Pérdida de potencia aprox. 0,9 W
Rango de
temperatura ambiente -25 °C - +70 °C

Separación                                 EN 61010-1, separación de 2 vías de hasta 2,5 kV AC/DC
Tensión de prueba                               2,5 kV entrada contra salida contra energía auxiliar
Tensión
nominal                                          300 V AC/DC en la categoría de sobretensión II y grado de polución 2
Homologaciones cULus, FM Div2, ATEX zona 2, DNV, GL




Tipo                                                             ACT20M-CI-CO-ILP-S


Especificación corta
Aislador pasivo para señales normalizadas
Aislador pasivo de 1 canal de 6,1 mm de anchura, alimentado por bucle de corriente de entrada,
para la transmisión y separación de señales analógicas de corriente DC 0/4 - 20 mA.
