ACT20P-RS232-RS485/422-S
ACT20P-RS232-RS485/422-S
Alkalmazás
ACT20P-RS232-RS485/422-S
ACT20P-RS232-RS485/422-S
ACT20P-RS232-RS485/422-S

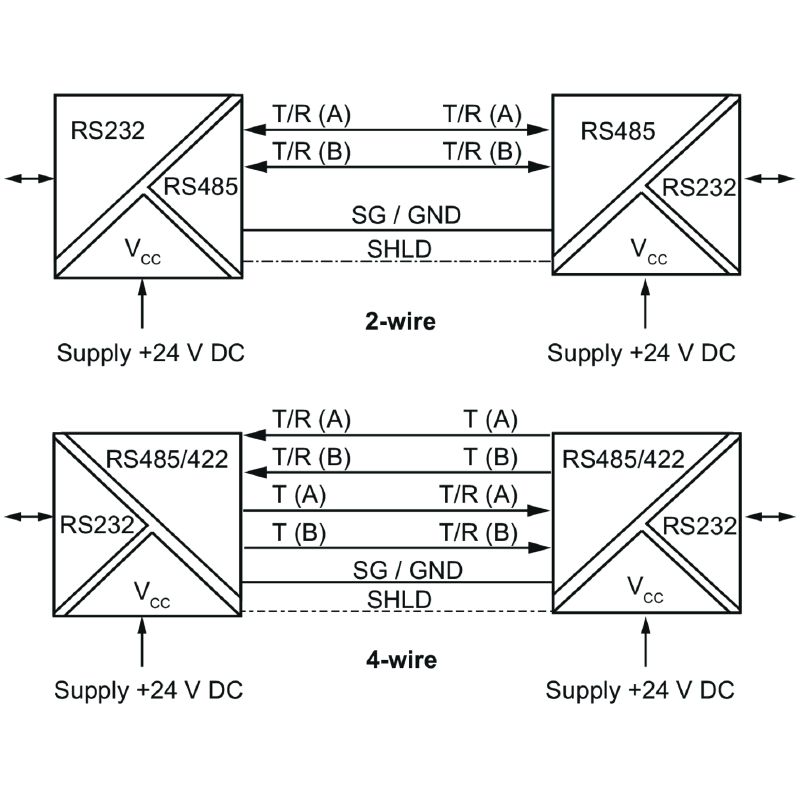

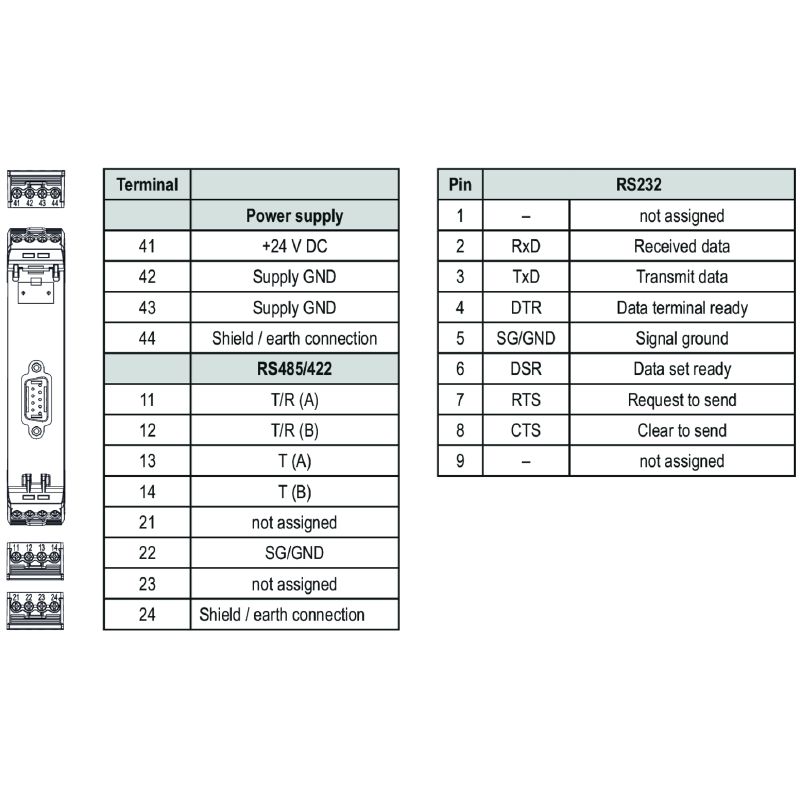

Connection diagram
ACT20P-RS232-RS485/422-S
ACT20P-RS232-RS485/422-S

ACT20P-RS232-RS485/422-S

Soros interfész átalakító, Input : soros RS232 jel, Output : RS485/422, Potenciálbetáplálás: 24 V DC ± 20 %

Cikkszám 3027140000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 2 Készlet tartalma 1 Kapcsolódó termékek 2
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Bemenet RS232 interfész RS485/422 interfész Kimenet Általános adatok Szigetelések koordinálása Csatlakozási adatok Fontos megjegyzés Besorolások Tanúsítványok

Általános rendelési adatok

Változat
Soros interfész átalakító, Input : soros RS232 jel, Output : RS485/422, Potenciálbetáplálás: 24 V DC ± 20 %
Rendelési szám
3027140000
Típus
ACT20P-RS232-RS485/422-S
GTIN (EAN)
4099986959545
Qty.
1  Darab

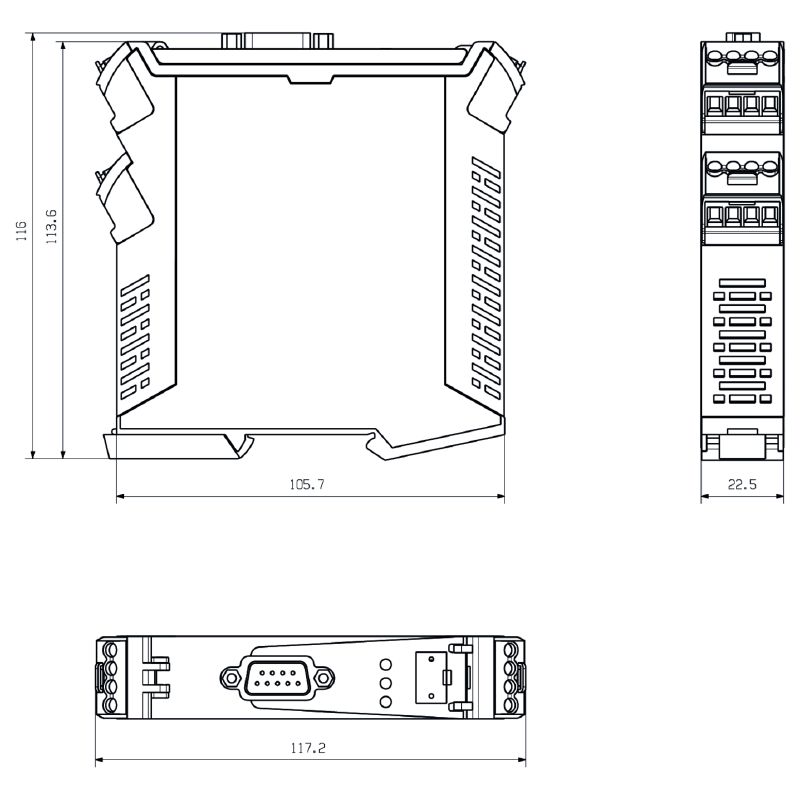

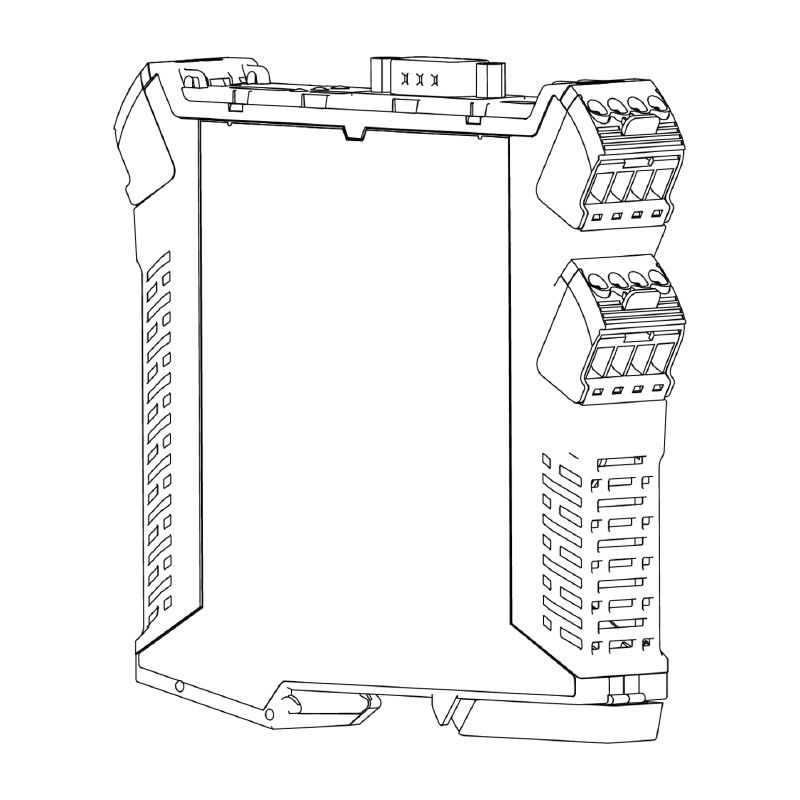

Méretek és tömegek

Mélység
114,2  mm
Mélység (coll)
4,496  inch
Magasság
117,2  mm
Magasság (coll)
4,614  inch
Szélesség
22,5  mm
Szélesség (coll)
0,886  inch
Nettó tömeg
154  g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...80 °C
Üzemi hőmérséklet
-20 °C...70 °C
Páratartalom
5...95% páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Bemenet

Típus
RS232

RS232 interfész

Adatátviteli irányának vezérlése
Automatikus vagy RS232 RTS/CTS porton keresztül
Bit késleltetés
≤ 3 µs
Bit torzítás
<5 %
Csatlakozás módja
SUB-D9 (dugasz, M3)
Címzés
automatikus
Interfész
1 x serial RS-232/RS-485/RS-422

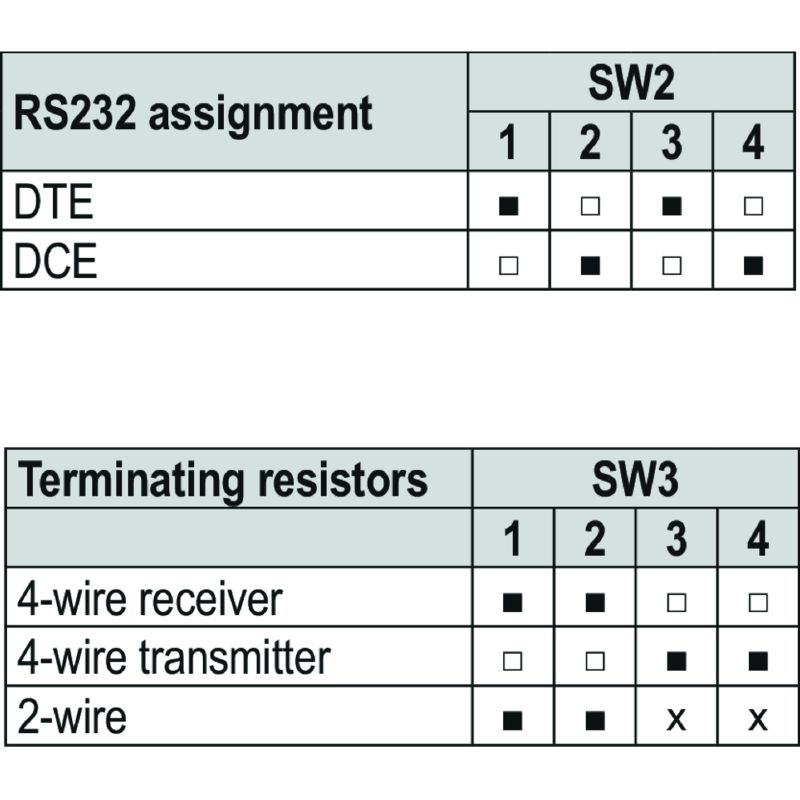

Kiosztás
DTE/DCE, DIP-kapcslóval kapcsolható
Kommunikáció
Kétirányú
Készülékek száma a buszon, max.
32
Paritás
egyenletes
Protokoll
Serial data transfer
Típus
RS232
Átviteli sebesség
9,600 bps
19,2 kBit/s
115,2 kBit/s
8 bit vagy 8 bit + paritásbit
Átviteli sebesség
2.4 / 4.8 / 9.6 / 19.2 / 57.6 / 115.2 kBaud

RS485/422 interfész

Adatátviteli irány vezérlése (RS485/422)
automatikus vagy RS232 RTS/CTS porton keresztül
Bitkésleltetés (RS485/422)
<3 µs
Bittorzítás (RS485/422)
<5 %
Csatlakozás típusa (dugó - aljzat)
Csavaros csatlakozás
Átviteli hosszúság, max. (RS485/422)
1 200  m

Kimenet

Típus
RS485/422

Általános adatok

Alkalmazások
RS232 jel átalakítása RS485/422 jellé
Nagyobb kábelhosszúságok megvalósítása RS485 használatával
Hálózatépítés több résztvevővel
Galvanikus leválasztás
3-utas leválasztó

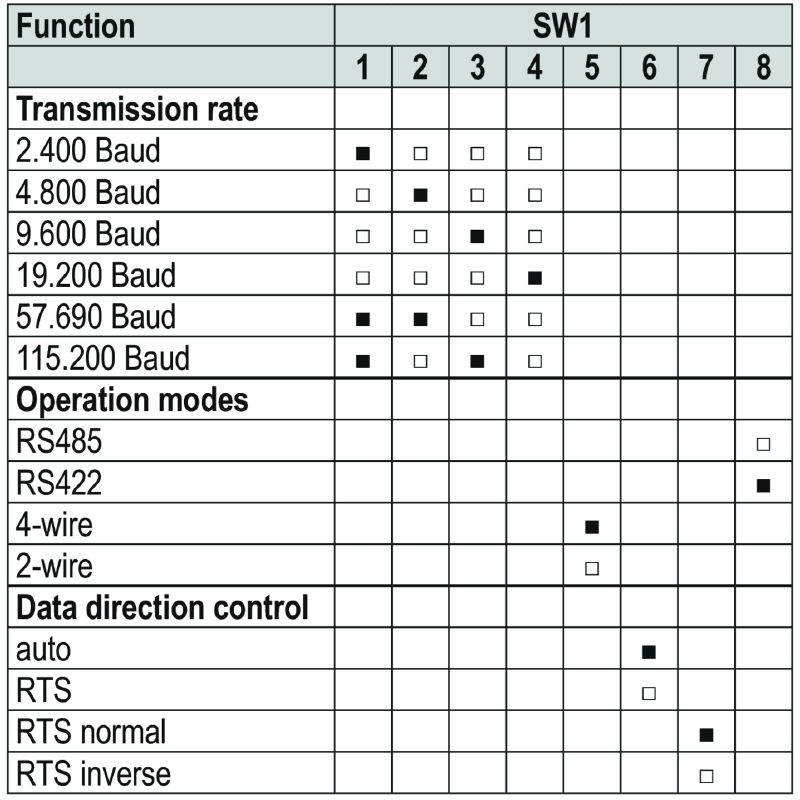

Konfiguráció
DIP-kapcsoló
Névleges áramfelvétel
1,2  VA
Potenciálbetáplálás
24 V DC ± 20 %
Sín
TS 35
Telepítési útmutató
Csak beltéren
Védelmi osztály
IP20
Áramfelvétel
≤ 1.5 W
Üzemi magasság
≤ 2000 m

Szigetelések koordinálása

EMC szabványok
EN 61326
Galvanikus leválasztás
3-utas leválasztó
Szennyezés súlyossága
2
Szigetelés feszültség bemenet vagy kimenet/tápellátás
2 kV DC / 1 min.
Túlfeszültség kategória
II

Csatlakozási adatok

Csatlakozás típusa
Csavaros csatlakozás
Csupaszolási hossz, névleges csatlakozás
8  mm
Meghúzási nyomaték, min.
0,4  Nm
Meghúzási nyomaték, max.
0,6  Nm
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,2  mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
2  mm²
Vezeték keresztmetszet, finomsodratú, min. (AWG)
AWG 24
Vezeték keresztmetszet, finomsodratú, max. (AWG)
AWG 14

Fontos megjegyzés

Termékinformáció
Az interfész átalakító ipari környezetben, RS232/RS485/422 rendszerekben használható rendeltetése szerint. A használati esettől függően különböző funkciók valósíthatók meg az eszközzel, lásd az „Alkalmazások” szakaszt.

Besorolások

ETIM 6.0
EC000310
ETIM 7.0
EC000310
ETIM 8.0
EC000310
ETIM 9.0
EC000310
ETIM 10.0
EC000310
ECLASS 9.0
19-17-92-90
ECLASS 9,1
27-21-01-90
ECLASS 10.0
19-17-92-90
ECLASS 11.0
19-17-90-90
ECLASS 12.0
27-06-03-20
ECLASS 13.0
27-06-03-20
ECLASS 14.0
27-06-03-20
ECLASS 15.0
27-06-03-20

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E141197
