FieldPower® IoT doboz, LAN, Vezeték nélküli, IP54

Cikkszám 8000058270
Adatlap letöltése Product Downloads
Tartozékok 3 Készlet tartalma 16 Kapcsolódó termékek 3
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Bemenet Kimenet Cable gland Általános adatok Tápellátás Rendszer adatok Általános specifikációk Bemenet Kimenet Rögzítési kapacitás Rendszeradatok Mobilhálózati rádiós interfész VPN Környezeti feltételek Interfészek Tápellátás Műszaki adatok Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Megfelel

Általános rendelési adatok

Változat
FieldPower® IoT doboz, LAN, Vezeték nélküli, IP54
Rendelési szám
8000058270
Típus
FP IOT MD01 4EU S2 00000
GTIN (EAN)
4064675384618
Qty.
1 Darab

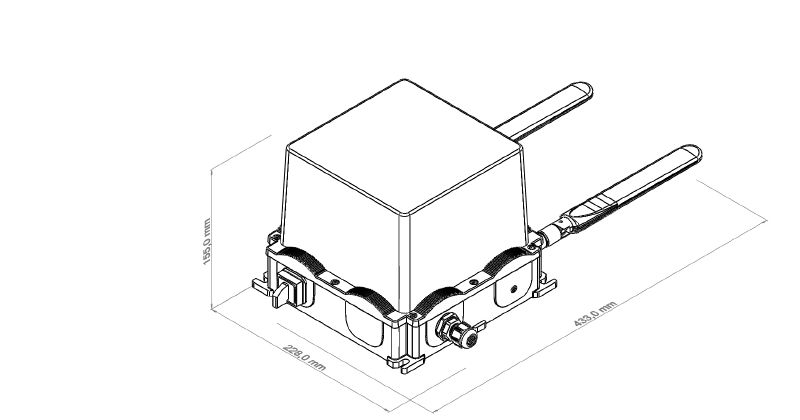

Méretek és tömegek

Mélység
155 mm
Mélység (coll)
6,102 inch
Magasság
433 mm
Magasság (coll)
17,047 inch
Szélesség
228 mm
Szélesség (coll)
8,976 inch
Nettó tömeg
2 445 g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...85 °C
Üzemi hőmérséklet
-20 °C...40 °C
Páratartalom
5...95% páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
Lead monoxide 1317-36-8
SCIP
d6f9e3fe-0f29-41d1-a537-4e62eab21ef2

Bemenet

AC áramfelvétel
0.5 A @ 230 V AC / 1.0 A @ 100 V AC
Bekapcsolási áram
max. 40 A
Bemeneti biztosíték (belső)
Igen
Bemenő feszültség (feszültség üzemmód bemenet)
85…264 V AC (Visszaszabályozás 100 V AC-nél)
opcionális 24 V-os külső betáplálás
Frekvenciatartomány, AC
45…65 Hz
Javasolt tartalék biztosíték
2 A / DI, olvadóbiztosíték
6 A, kar. B, megszakító
2...4 A, kar. C, megszakító

Kimenet

Csatlakozórendszer
PUSH IN
Kimenő feszültség
optional: max. 950 mA / 24 V
Kimenő feszültség típusa
DC

Cable gland

Tömszelence anyaga
Poliamid 6
Tömszelence rögzítési tartomány, max.
12 mm
Tömszelence rögzítési tartománya, min.
6 mm
Tömszelencék száma
1

Általános adatok

V-0

Tápellátás

Tápfeszültség
24 V DC

Rendszer adatok

Memória (flash)
4 GB
Processor
Dual Core ARM Cortex A9, 600 MHz
Valós idejű óra
Pufferelt kapacitás (max. 5 nap)

Általános specifikációk

Telepítési útmutató
Fedélcsavarok mellékelve
Védelmi osztály
IP54
Alapanyag
polikarbonát, üvegszál-erősítésű
Polikarbonát
Szín
fekete
Áttetsző
V-0
Fedél kiegészítő
TX20 csavar
Fedélcsavarok nyomatéka
2 Nm
Ház kiegészítő
Rögzítőfülek

Bemenet

AC áramfelvétel
0.5 A @ 230 V AC / 1.0 A @ 100 V AC
Bemenő feszültség (feszültség üzemmód bemenet)
85…264 V AC (Visszaszabályozás 100 V AC-nél)
opcionális 24 V-os külső betáplálás
Frekvenciatartomány, AC
45…65 Hz
Javasolt tartalék biztosíték
2 A / DI, olvadóbiztosíték
6 A, kar. B, megszakító
2...4 A, kar. C, megszakító
Bekapcsolási áram
max. 40 A
Bemeneti biztosíték (belső)
Igen

Kimenet

Kimenő feszültség
optional: max. 950 mA / 24 V
Kimenő feszültség típusa
DC

Rögzítési kapacitás

Csatlakozás adatok - sorkapocsléc
  • Vezetékcsatlakozás-technika:
    PUSH IN
  • Tömör vezeték csatlakozási keresztmetszet, max.:
    2,5 mm²
  • Tömör vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Többeres vezeték csatlakozási keresztmetszet, max.:
    2,5 mm²
  • Többeres vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Finomsodratú vezeték csatlakozási keresztmetszet, max.:
    2,5 mm²
  • Finomsodratú vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.:
    2,5 mm²
  • Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Vezeték csatlakozási keresztmetszet érvéghüvellyel:
    • Érvéghüvely típusa:
      12 mm műanyag gallérral
    • Szabványos:
      DIN 46228/1
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      2,5 mm²
    • Érvéghüvely típusa:
      12 mm műanyag gallérral
    • Szabványos:
      DIN 46228/4
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      2,5 mm²
    • Érvéghüvely típusa:
      8 mm műanyag gallérral
    • Szabványos:
      DIN 46228/1
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      2,5 mm²
    • Érvéghüvely típusa:
      8 mm műanyag gallérral
    • Szabványos:
      DIN 46228/4
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      2,5 mm²
    • Érvéghüvely típusa:
      Iker érvéghüvelyek
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      2,5 mm²

Rendszeradatok

Memória (flash)
4 GB
Memória (RAM)
1 GB
DDR3
Processor
Dual Core ARM Cortex A9, 600 MHz
Valós idejű óra
Pufferelt kapacitás (max. 5 nap)

Mobilhálózati rádiós interfész

Frekvenciasáv
LTE: 2100MHz (B1), 1800MHz (B3), 850MHz (B5), 2600MHz (B7), 900MHz (B8), 800MHz (B20), 2600MHz (B38), 2300MHz (B40), 2600MHz (B41)
UMTS/WCDMA: 2100MHz (B1), 850MHz (B5), 900MHz (B8)
GSM/GPRS/EDGE: 900MHz (B8), 1800MHz (B3)
Mobilhálózati rádiós átviteli sebesség
  • LTE kategória:
    CAT 4
  • Letöltési sebesség, max.:
    150 Mbit/s
  • Feltöltési sebesség, max.:
    50 Mbit/s
Wireless module
LTE / HSPA+ multiband wireless module (4G / 3G / 2G) for fast wireless Internet access

VPN

u-link
OpenVPN-based remote access service via the Weidmüller u-link cloud

Környezeti feltételek

Páratartalom
5...95% páralecsapódás nem megengedett
Tárolási hőmérséklet, max.
85 °C
Tárolási hőmérséklet, min.
-40 °C
Üzemi hőmérséklet, max.
40 °C
Üzemi hőmérséklet, min.
-20 °C

Interfészek

Csatlakozó külső antennák számára
SMA (socket)
Digitális bemenetek
2x
>10 V magas , <3,6 V alacsony; max. 30 V DC
Digitális kimenetek
1x
19,2- 28 V magas; max. 1 A
Ethernet portok
2
Portok száma
2x RJ45 10/100/1000BaseT(X)
1x RS-232
RJ45 portok
10/100/1000BaseT(X)
automatikus egyeztetés
Teljes/fél-duplex üzemmód
Auto MDI/MDI-X-csatlakozás
SIM-kártyacsatlakozó típusa
Micro-SIM
SIM-kártyacsatlakozók száma
1
Soros port
1x RS232/RS485
USB port
1x USB 2.0 (A típus; max. 500 mA)

Tápellátás

Bekapcsolási áram
max. 40 A
Tápfeszültség
24 V DC
Tápfeszültség-tartomány
  • Feszültségtípus:
    DC
  • Feszültség, min.:
    19,2 V
  • Feszültség, max.:
    28 V
Áramfogyasztás
  • Digitális 8 bites bemenet:
    24 V
  • Áramerősség:
    0,24 A

Műszaki adatok

Felszerelés típusa
Screw mounting
Rögzítőfülek
Ház fő anyaga
Polikarbonát, üvegszál-erősítésű
Sebesség
Fast Ethernet
Szín
fekete
Áttetsző
Védelmi osztály
IP54

Besorolások

ETIM 6.0
EC001099
ETIM 7.0
EC001099
ETIM 8.0
EC001099
ETIM 9.0
EC001099
ETIM 10.0
EC001099
ECLASS 9.0
19-17-01-00
ECLASS 9,1
19-17-01-00
ECLASS 10.0
19-17-05-90
ECLASS 11.0
19-17-05-90
ECLASS 12.0
19-17-05-90
ECLASS 13.0
19-17-05-90
ECLASS 14.0
19-17-05-90
ECLASS 15.0
19-17-05-90
