HDC 24B ABU N
HDC 24B ABU N
Rajz
HDC 24B ABU N
szerelési furat

HDC 24B ABU N

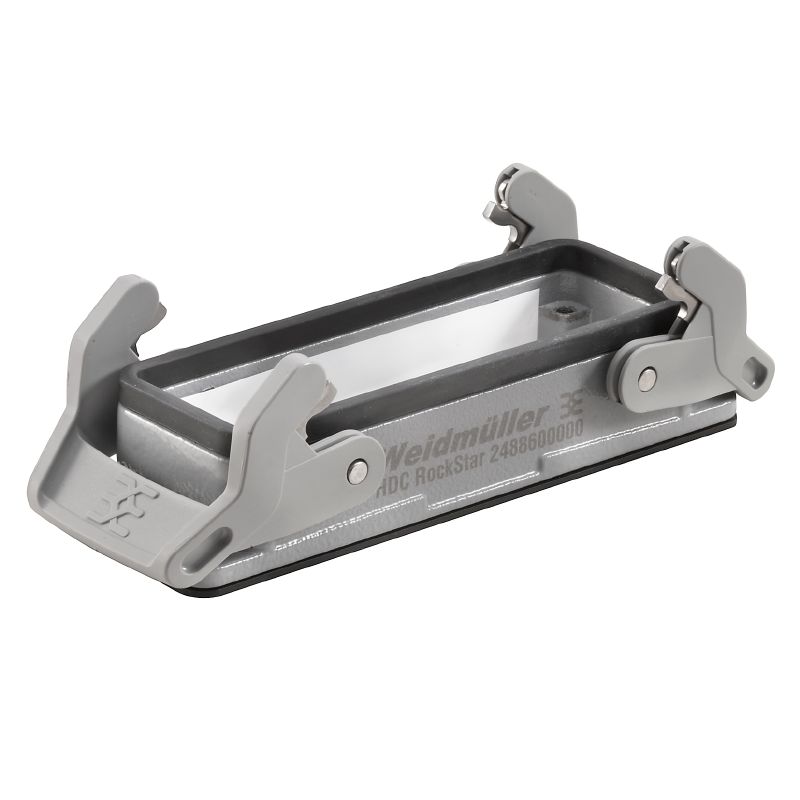

HDC - Gehäuse, Baugröße: 8, Schutzart: IP65, im gestecktem Zustand, Anbaugehäuse, Querbügel am Unterteil, Standard, Größe Kabeleingänge: none

Cikkszám 2488600000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 23 Tartozéka 17 Ellendarabok 17 A következő ellendarabja 47 Kapcsolódó termékek 2
Tanúsítványok Všeobecné objednací údaje Dimensions and weights Hőmérsékletek Termékek környezetvédelmi megfelelősége Méretek Általános adatok Verzió Fontos megjegyzés Classifications

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E92202

Všeobecné objednací údaje

Változat
HDC - Gehäuse, Baugröße: 8, Schutzart: IP65, im gestecktem Zustand, Anbaugehäuse, Querbügel am Unterteil, Standard, Größe Kabeleingänge: none
Rendelési szám
2488600000
Típus
HDC 24B ABU N
GTIN (EAN)
4050118541533
Qty.
1 Darab

Dimensions and weights

Magasság
29,5 mm
Hauteur (pouces)
1,161 inch
Szélesség
57 mm
Width (inches)
2,244 inch
Rögzítési méret - magasság
32 mm
Rögzítési méret - szélesség
130 mm
Nettó tömeg
124,96 g

Hőmérsékletek

Hőmérsékleti határérték
-40 °C ... 125 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%
Vegyszerállóság
  • Anyag:
    Aceton
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Fúróolaj
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Gázolaj
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Etilalkohol
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Sebességváltó-olaj
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Hidraulikaolaj
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Hűtőközeg
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Mosóbenzin
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Izzadság
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Prémium benzin
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Víz
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    UV
  • Vegyszerállóság:
    Instabil
  • Anyag:
    Ózon
  • Vegyszerállóság:
    Instabil

Méretek

B ház magasság
30 mm
C ház szélessége
43 mm
Furat osztás hossz, A2
130 mm
Ház teljes hossza
120 mm
Kábelbevezetés
Nem

Általános adatok

Felületi minőség
Porbevonatos
Védelmi osztály
IP65
bedugva

Verzió

BG
8
Fedél
burkolat nélkül
Felső kábelbevezetések száma
0
Felső rész/alsó rész/fedél
alsó rész
Ház kivitele
Válaszfalház
Kivitel
Standard
Kábelbevezetés
Nem
Kábelbevezetések mérete
none
Oldalsó kábelbevezetések száma
0
Rögzítőrendszer kivitele
Keresztkengyel az alsórészen
Suitable for ModuPlug®
Igen
Szorítós változat
Oldalt rögzítő bilincs
Szín (RAL)
RAL 7035
Telepítési szerkezeti méret
8
Típus
Válaszfal (átvezető)
Tömítés
NBR

Fontos megjegyzés

Termékinformáció
A házak felszerelésekor ellenőrizze, hogy a tömítő lap megfelelően van-e elhelyezve.

Classifications

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
