HDC - cajas, Tamaño de instalación: HQ, Tipo de protección: IP65, en estado conectado, Base abierta, Enclavamiento lateral en la parte inferior, Estándar

N.º de artículo 1003060000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 14 es accesorio de 44 Es contrapieza de 2 Productos relacionados 1
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Dimensiones Datos generales Versión Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E92202

Datos generales para pedido

Versión
HDC - cajas, Tamaño de instalación: HQ, Tipo de protección: IP65, en estado conectado, Base abierta, Enclavamiento lateral en la parte inferior, Estándar
Código
1003060000
Tipo
HDC HQP AWLU
GTIN (EAN)
4032248697991
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
67  mm
Profundidad (pulgadas)
2,638  inch
Altura
76  mm
Altura (pulgadas)
2,992  inch
Anchura
37  mm
Anchura (pulgadas)
1,457  inch
Medida de fijación, anchura
38  mm
Peso neto
40  g

Temperaturas

Temperatura límite
-40 °C ... 125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
2f94735a-9fba-4903-842f-4fb9aa902310
Resistencia química
  • Sustancia:
    Acetona
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Aceite de perforación
  • Resistencia química:
    Resistente
  • Sustancia:
    Diésel
  • Resistencia química:
    Resistente
  • Sustancia:
    Alcohol etílico
  • Resistencia química:
    Resistente
  • Sustancia:
    Aceite de transmisión
  • Resistencia química:
    Resistente
  • Sustancia:
    Aceite hidráulico
  • Resistencia química:
    Resistente
  • Sustancia:
    Refrigerante
  • Resistencia química:
    Resistente
  • Sustancia:
    Bencina de petróleo
  • Resistencia química:
    Resistente
  • Sustancia:
    Transpiración
  • Resistencia química:
    Resistente
  • Sustancia:
    Gasolina Premium
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Agua
  • Resistencia química:
    Resistente
  • Sustancia:
    UV
  • Resistencia química:
    Inestable
  • Sustancia:
    Ozono
  • Resistencia química:
    Inestable

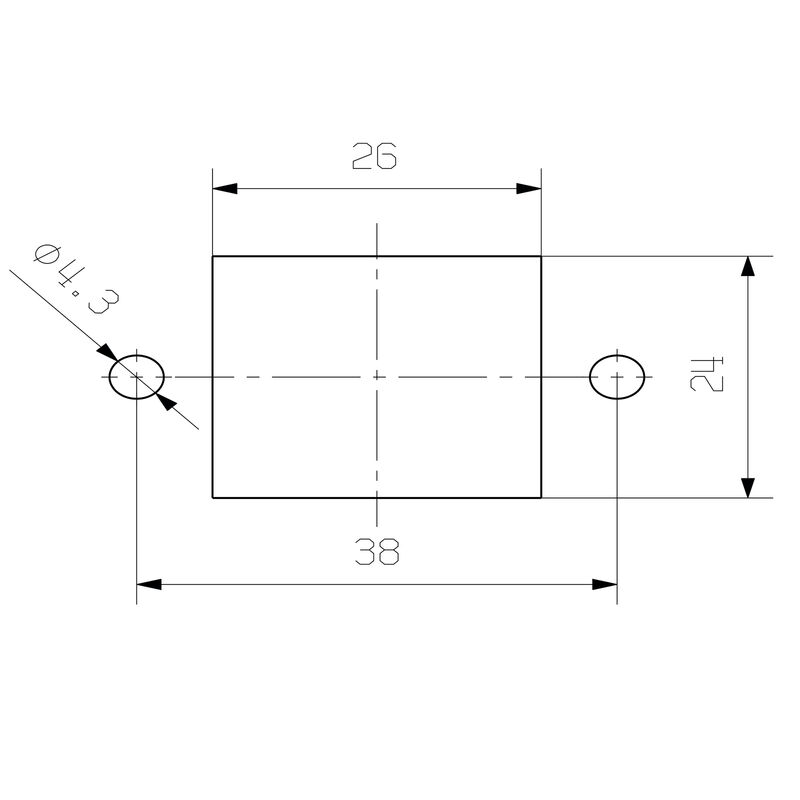

Dimensiones

Altura capota B
55  mm
Altura de la base B1
3,5  mm
Anchura base C1
47  mm
Anchura capota C
33  mm
Distancia entre agujeros longitud A2
38  mm
Entrada de cable
acodado
Longitud, caja
46  mm

Datos generales

Carcasas EMC
No
Grado inflamabilidad según UL 94
V-0
Material capotas
Plástico
Material elemento de bloqueo
Acero inoxidable
Serie
HQ
Tipo de protección
IP65
en estado conectado

Versión

BG
HQ
Color (RAL)
RAL 1001
Diseño
Estándar
Entrada de cable
acodado
Indicado para ModuPlug®
No
Junta
NBR
Parte superior/Parte inferior/Tapa
Parte inferior
Tamaño de instalación
HQ
Tipo
Base abierta (paso)
Tipo de enclavamiento
Enclavamiento lateral
Versión, cajas
Base abierta
Versión, sistema de cierre
Enclavamiento lateral en la parte inferior

Indicación importante

Información de producto
Cuando monte las cajas, asegúrese de que la junta hermética esté correctamente colocada.

Clasificaciones

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
