SAIL-M12BW-8-1.5U
SAIL-M12BW-8-1.5U
Dessin coté
Angled socket
SAIL-M12BW-8-1.5U
Schéma des pôles
M12 = A-coded
SAIL-M12BW-8-1.5U
Schéma

SAIL-M12BW-8-1.5U

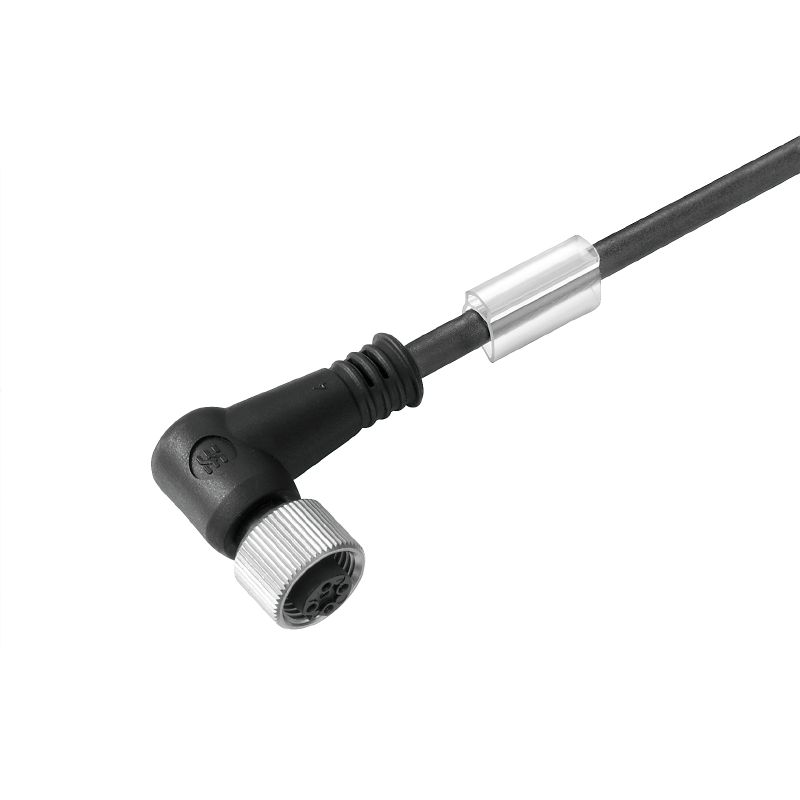

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 8, 1.5 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1883460150
Pobierz kartę katalogową Wsparcie inżynieryjne
Akcesoria 7 Produkty pokrewne 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques General standards Standardy wtyki lewe 플러그, 우 zdjęcia produktów Klasyfikacje

Dopuszczenia

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Ogólne dane zamówieniowe

Version
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 8, 1.5 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Référence
1883460150
Type
SAIL-M12BW-8-1.5U
GTIN (EAN)
4050118076653
Ilość
1 szt.

Wymiary i masa

Masa netto
76,4 g

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne, z wyłączeniem
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Caractéristiques techniques câble

PP
Accélération
5 m/s²
Blindé
Non
Codage couleur
blanc
brun
vert
jaune
gris
rose
bleu
Rouge
Couleur de la gaine
noir
Cycles de courbure
1 million
Câble hybride
Non
Diamètre extérieur
5.9 mm ± 0.2 mm
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
Non
Longueur de câble configurable
Non
Longueur du câble
1,5 m
Matériau de la gaine
PUR
Nombre de conducteurs
8
Nombre de pôles
8
Plage de température, en mouvement
-30...90 °C
Plage de température, fixe
-40...90 °C
Rayon de courbure, min., fixe
5 x kabeldiameter
Rayon de courbure, mobile
10 x cable diameter
Résistance de soudage
Nem
Résistance à la flamme
in accordance with IEC 60332-2-2
Résistance à la torsion
180 °/m
Réticulé par irradiation
아니요
Section du conducteur
0,25 mm²
Section max. du conducteur (Impression/en ligne)
0,25 А (8-полюсн.) / 0,14 А (12-полюсн.)
Tropicalisé (résistant aux perles de soudure)
Nie
Utilisation sur chaîne porte-câbles
Tak
Vitesse
5 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

Caractéristiques techniques générales

Codage
Codage A
Couple de serrage
M12: 1.0 Nm
Courant nominal
2 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP65
IP67
IP68
Vissé
Filetage du raccordement
M12
LED
Non
Matériau de base du boîtier
TPU
Matériau de la bague filetée
Laiton, nickelé
Matériau des contacts
CuZn
Plage de températures du coffret
-25…+85 °C
ponté
아니요
Résistance d'isolation
≥ 108 Ω
Surface du contact
förgylld
Taille de clé
13 mm
Tension nominale
30 V
Version
Gniazdo, kątowe

Propriétés électriques

Courant nominal
2 A (8 pôles) / 1,5 A (12 pôles)
Résistance d'isolation
≥ 108 Ω
Tension nominale
30 V

General standards

Norme de connecteur
IEC 61076-2-101
Nº de certificat (cULus)
E307231

Standardy

Norme de connecteur
IEC 61076-2-101

wtyki lewe

Prise de raccordement à gauche
M12, Kodowanie A, Liczba biegunów: 8, styk żeński, zakrzywiony 0°, wtyk, nieekranowane

플러그, 우

Prise de raccordement à droite
Free conductor end

zdjęcia produktów

Nagłówek obrazu-06
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Podpis obrazu-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
