Strommesswandler, Grenzwertüberwachung, Eingang : 0…1/5/10 A, Analogausgang, Relaisausgang

Art.-Nr. 2044850000
Datenblatt herunterladen Engineering Support Software Support Produkt Downloads
Zubehör 2 Einzelteile 1 Verwandte Artikel 11
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Ausfallwahrscheinlichkeit Umweltanforderungen Eingang Ausgang Ausgang (Digital) Ausgang (Analog) Allgemeine Angaben Isolationskoordination Anschlussdaten Wichtiger Hinweis Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Strommesswandler, Grenzwertüberwachung, Eingang : 0…1/5/10 A, Analogausgang, Relaisausgang
Best.-Nr.
2044850000
Art
ACT20P-CML-10-AO-RC-S
GTIN (EAN)
4050118409680
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
113,6  mm
Tiefe (inch)
4,472  inch
Höhe
119,2  mm
Höhe (inch)
4,693  inch
Breite
17,5  mm
Breite (inch)
0,689  inch
Nettogewicht
141  g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Betriebstemperatur
-25 °C...60 °C
Feuchtigkeit
5...95 % keine Betauung

Ausfallwahrscheinlichkeit

MTTF
130  a

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Eingang

Anzahl Eingänge
1
Eingangsfrequenz
AC: 15…400 Hz (true root mean square)
Eingangsmessbereich
konfigurierbar
0…1/5/10 A Wechselstrom (RMS) oder Gleichstrom
max. Spitzenstrom 10 × IEingang (1 s)
Für Gleichstrommessung (AA): Stromrichtungsanzeige am Ausgang (-/+ Analogwert)
Überlastverhalten
Max. Spitzenstrom: 10 × IInput für 1s

Ausgang

Lastwiderstand / Strom
≤ 600 Ω
Typ
aktiv
angeschlossene Steuerung muss passiv sein

Ausgang (Digital)

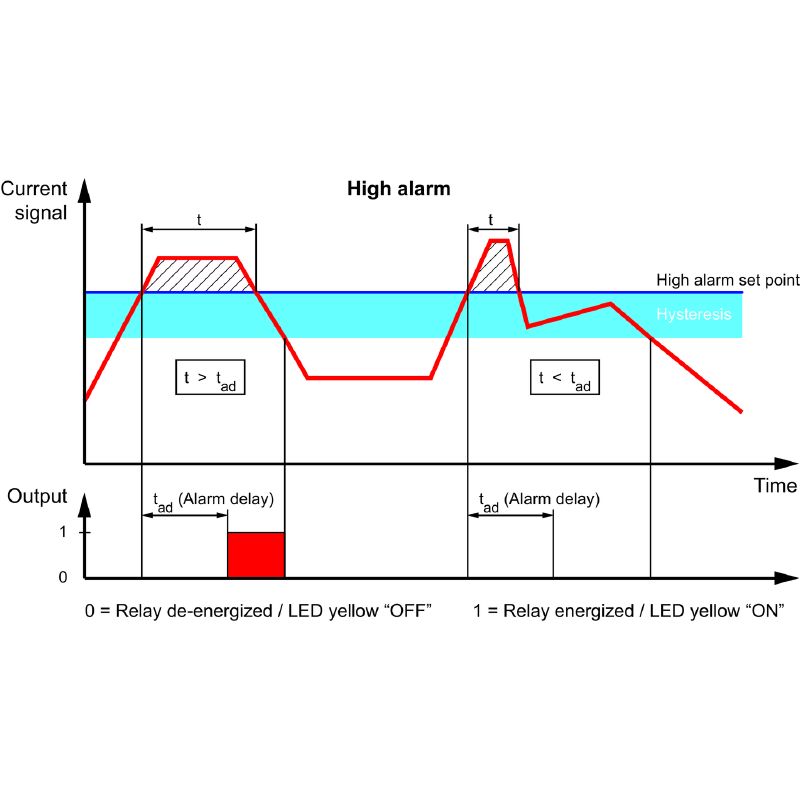

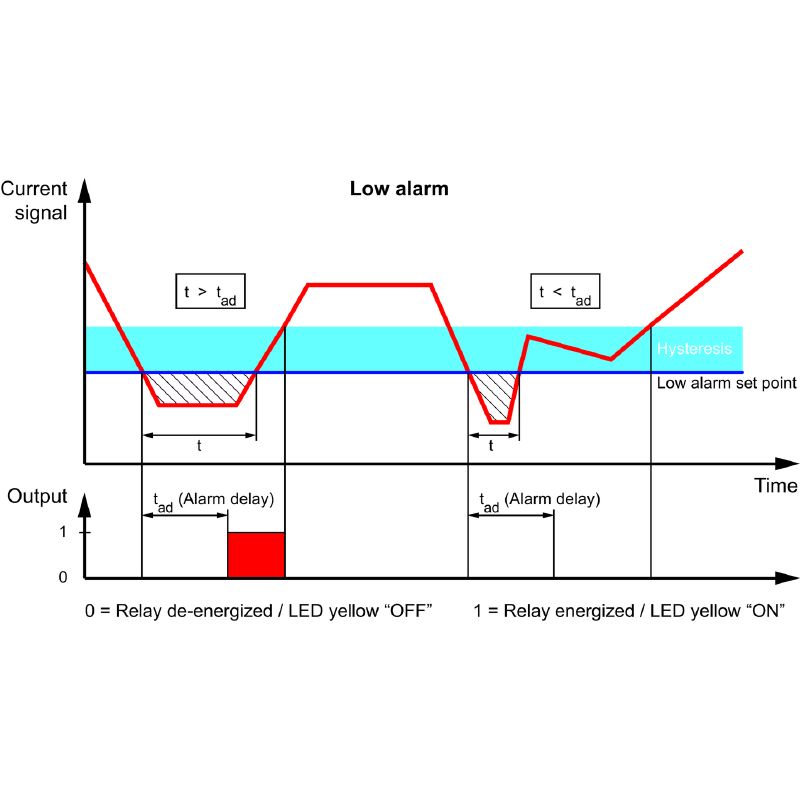

Alarmfunktion
Überstrom
Unterstrom
Alarmgrenzwerteinstellung: 2…105 %
Hysterese 5 % / 10 %
Alarmverzögerung: 0...10 s
Anzahl Digitale Ausgänge
1
Dauerstrom
2 × I Input
Nennschaltstrom
2 A
Schaltspannung AC, max.
250  V
Schaltspannung DC, max.
24  V
Typ
Relais, 1 Wechsler
normal / inverse einstellbar

Ausgang (Analog)

Anzahl Analoge Ausgänge
1
Ausgangsspannung
einstellbar
0...10 V
2…10 V
0...5 V
1...5 V
-5…+5 V
-10...+10 V
Ausgangsstrom
einstellbar
0...20 mA
4...20 mA
-20…+20 mA
Lastwiderstand Spannung
≥ 10 kΩ
Lastwiderstand Strom
≤ 600 Ω
Typ
Spannungs- und Stromausgang (konfigurierbar)
Übertragungsfunktion
direkt oder invertiert

Allgemeine Angaben

Genauigkeit
≤ ±0,3 % @ 1 A / 5 A
≤ ±0.6 % @ 10 A

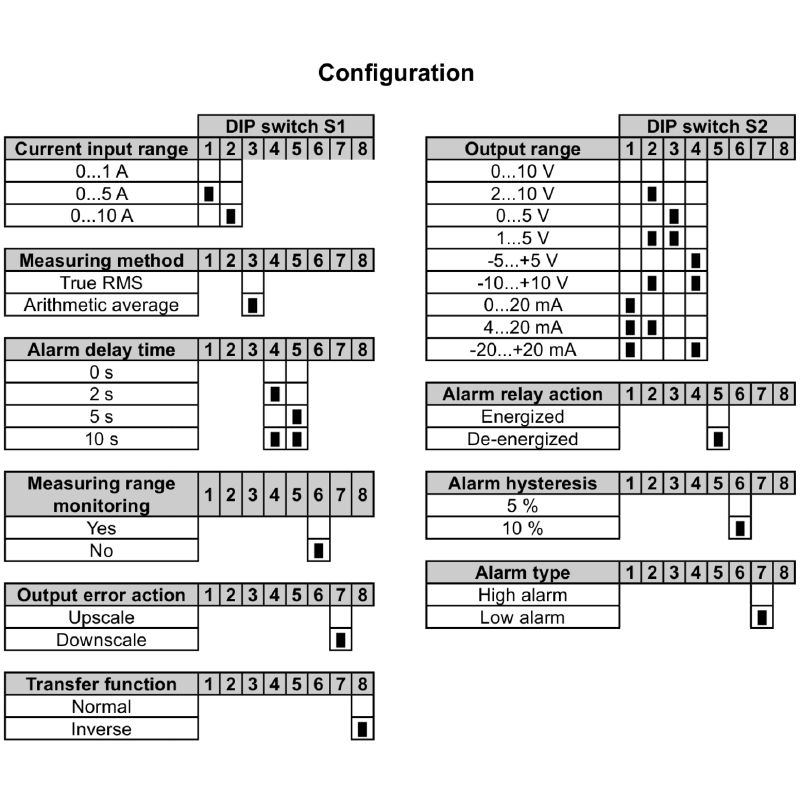

Konfiguration
DIP-Schalter und Potentiometer
Leistungsaufnahme, max.
2,2  W
Nennleistungsaufnahme
0,9  VA
Schutzart
IP20
Sprungantwortzeit
≤ 300 ms (RMS)
≤ 60 ms (AA)
Temperaturkoeffizient
≤ ±100 ppm⁄K @ -25…+55 °C
≤ ±200 ppm/K @ +55…+70 °C
Tragschiene
TS 35
Versorgungsspannung
16,8 V…31,2 V

Isolationskoordination

Bemessungsspannung
300 V ACrms
EMV-Normen
EN 61326-1
Galvanische Trennung
4-Wege-Trenner;
zwischen Eingang ⁄ Ausgang ⁄ Versorgung ⁄ Relais
Isolationsspannung
4 kVeff / 1 min.
Prüfspannung
4  kV
Stehstoßspannung
6 kV (1,2/50 µs)
Verschmutzungsgrad
2
Überspannungskategorie
III

Anschlussdaten

Anschlussart
Schraubanschluss
Anzugsdrehmoment, min.
0,4  Nm
Anzugsdrehmoment, max.
0,6  Nm
Klemmbereich, Bemessungsanschluss
1,5  mm²
Klemmbereich, min.
0,5  mm²
Klemmbereich, max.
2,5  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12

Wichtiger Hinweis

Produkthinweis
Das Gerät ACT20P-CML-10-AO-RC-S misst und überwacht Gleich- und Wechselströme bis 10 A. Das verwendete Echteffektivwertverfahren ermöglicht eine präzise Messung auch bei verzerrten Formen der Stromkurve. Das Gerät verfügt über eine integrierte Grenzwertüberwachung mit einstellbarer Schaltschwelle, Verzögerung und Hysterese sowie über einen Relais-Ausgang.

Eigenschaften
  • Messung mittels Echteffektivwertverfahren (True RMS) oder arithmetischer Mittelwertmessung (AA)
  • Grenzwertüberwachung auf Über- oder Unterstrom
  • Relaisausgang mittels Arbeits- oder Ruhestromprinzip
  • Einstellbare Auslöseverzögerung zur Filterung von Stromspitzen
  • Betriebszustands- und Fehleranzeige über frontseitige LED und Ausgangssignalisierung nach NE43, NE44, NE107
  • Galvanische 4-Wege-Isolation für sichere Trennung nach IEC/EN 61010-2-201


Klassifikationen

ETIM 6.0
EC002475
ETIM 7.0
EC002475
ETIM 8.0
EC002475
ETIM 9.0
EC002475
ETIM 10.0
EC002475
ECLASS 9.0
27-21-01-23
ECLASS 9.1
27-21-01-23
ECLASS 10.0
27-21-01-23
ECLASS 11.0
27-21-01-23
ECLASS 12.0
27-21-01-23
ECLASS 13.0
27-21-01-23
ECLASS 14.0
27-21-01-23
ECLASS 15.0
27-21-01-23

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197
