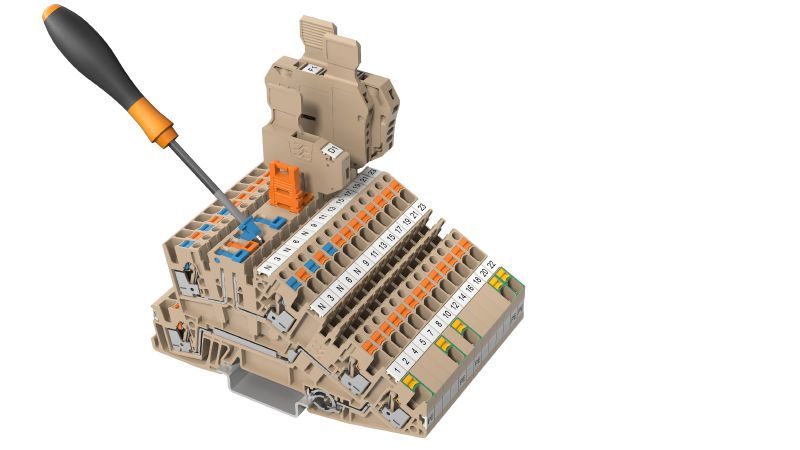

Bloque de bornes para instalación de varios niveles, PUSH IN, Beige oscuro, 2.5 mm², 24 A, 250 V, Número de conexiones: 5, Número de pisos: 3

ID výrobku 2782630000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 35 Příbuzné výrobky 67
Homologaciones Datos generales para pedido Dimensions and weights Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Další technická data Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Rating data UL data hodnocení Classificazioni

Homologaciones

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Datos generales para pedido

Verze
Bloque de bornes para instalación de varios niveles, PUSH IN, Beige oscuro, 2.5 mm², 24 A, 250 V, Número de conexiones: 5, Número de pisos: 3
Číslo objednávky
2782630000
Typ
AITB 2.5 L-L-PE DL
GTIN (EAN)
4064675058762
Množství
50 ks

Dimensions and weights

Hloubka
50,1 mm
Profundidad (pulgadas)
1,972 inch
Výška
103 mm
Altezza (pollici)
4,055 inch
Šířka
5,1 mm
Byggbredd (tum)
0,201 inch
Čistá hmotnost
20,795 g

Temperaturas

Skladovací teplota
-25 °C...55 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme sin exención
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Datos del material

Základní materiál
Wemid
Barevný
Tmavě béžová
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Valores característicos del sistema

Nutná koncová deska
Yes
Počet potenciálů
3
Antal våningar
3
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ano
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
Příchytka

Vodiče k upevnění svorkou (jmenovité připojení)

4 mm²
Dvojdutinka, max.
0,75 mm²
Dvojdutinka, max.
0,5 mm²
Délka odizolování
10 mm
Délka tubusu pro dvojitou koncovku
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Délka tubusu:
    • jmen.:
      5 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,25 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      7 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      8 mm
  • Průřez připojení vodiče:
    • min.:
      0,14 mm²
    • max.:
      0,34 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Měřidlo podle IEC 60947-1
A3
Počet připojení
5
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 28
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
vrchol
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, min.
0,14 mm²
Velikost nože
0,6 x 3,5 mm

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 28
Standardy
IEC 60947-7-1 (-7-2)

Rating data

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
250 V
Jmenovité DC napětí
250 V
Jmenovitý proud
24 A
Proud při maximu vodičů
27 A
Standardy
IEC 60947-7-1 (-7-2)
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
4 kV
Jmenovité napětí (L / L)
400 V
Jmenovité napětí (L / N)
250 V
Jmenovité napětí (L / PE)
250 V
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí B (cURus)
300 V
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
300 V
Velikost proudu B (cURus)
20 A
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
10 A
Č. osvědčení (cURus)
E60693

Classificazioni

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
