Dieses Produkt ist bald nicht mehr verfügbar.

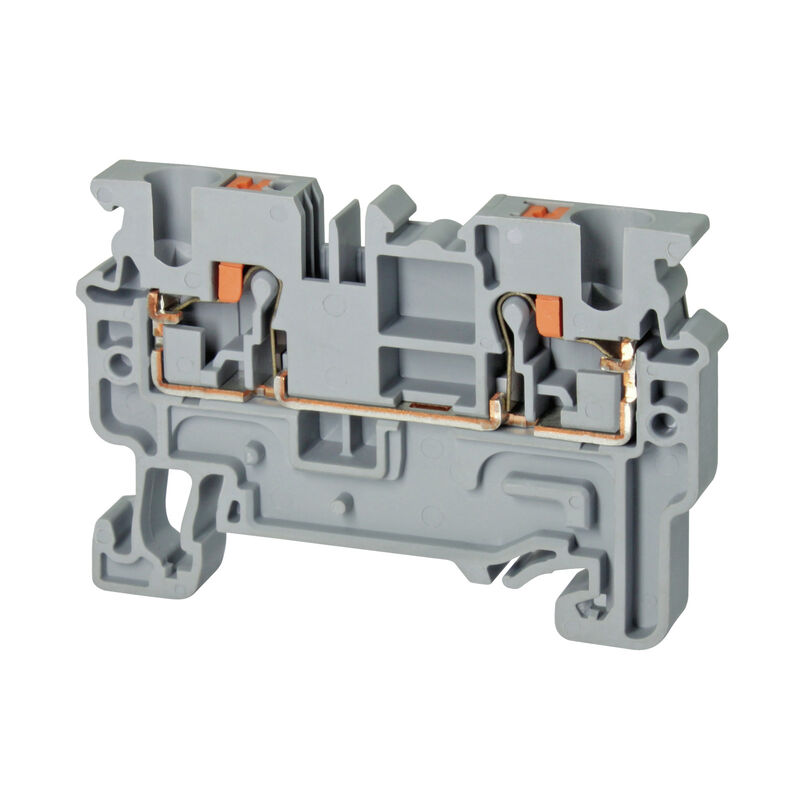

Durchgangs-Reihenklemme, PUSH IN, grau, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2

Art.-Nr. 2790580000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 9 Verwandte Artikel 38
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Durchgangs-Reihenklemme, PUSH IN, grau, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2
Best.-Nr.
2790580000
Art
B2C 4
GTIN (EAN)
4064675069270
VPE
100 Stück
Lokales Produkt
nur in bestimmten Ländern verfügbar

Abmessungen und Gewichte

Tiefe
38,25 mm
Tiefe (inch)
1,506 inch
Höhe
54,8 mm
Höhe (inch)
2,157 inch
Breite
6 mm
Breite (inch)
0,236 inch
Nettogewicht
8,56 g

Temperaturen

Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
120 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
PA 66
Farbe
grau
Farbe Betätigungselemente
orange
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Befestigungsart
einschnappbar
Montageart
TS 35
rastbar
Nein

Klemmbare Leiter (Bemessungsanschluss)

PUSH IN
Abisolierlänge
10 mm
Anschlussrichtung
oben
Anzahl Anschlüsse
2
Klemmbereich, max.
4 mm²
Klemmbereich, min.
0,2 mm²
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A4
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,2 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,2 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,2 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,2 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,2 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,2 mm²

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 24
Tragschiene
TS 35

Bemessungsdaten

Bemessungsquerschnitt
4 mm²
Bemessungsspannung
800 V
Nennstrom
32 A
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
