IE-PS-VAPM-5P-2.5-QT
IE-PS-VAPM-5P-2.5-QT

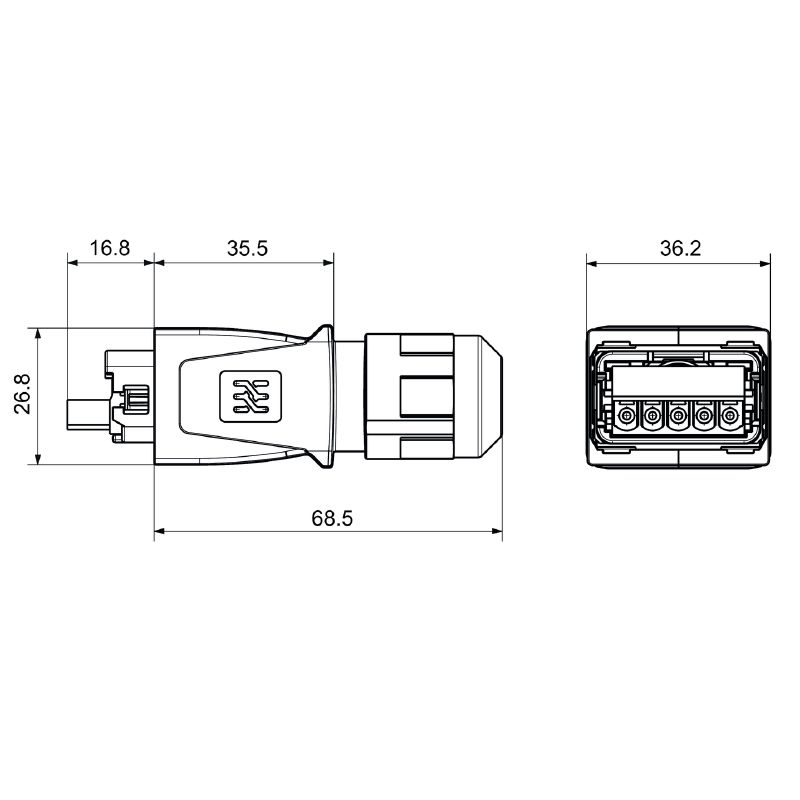

Maßzeichnung
IE-PS-VAPM-5P-2.5-QT
Zeichnung

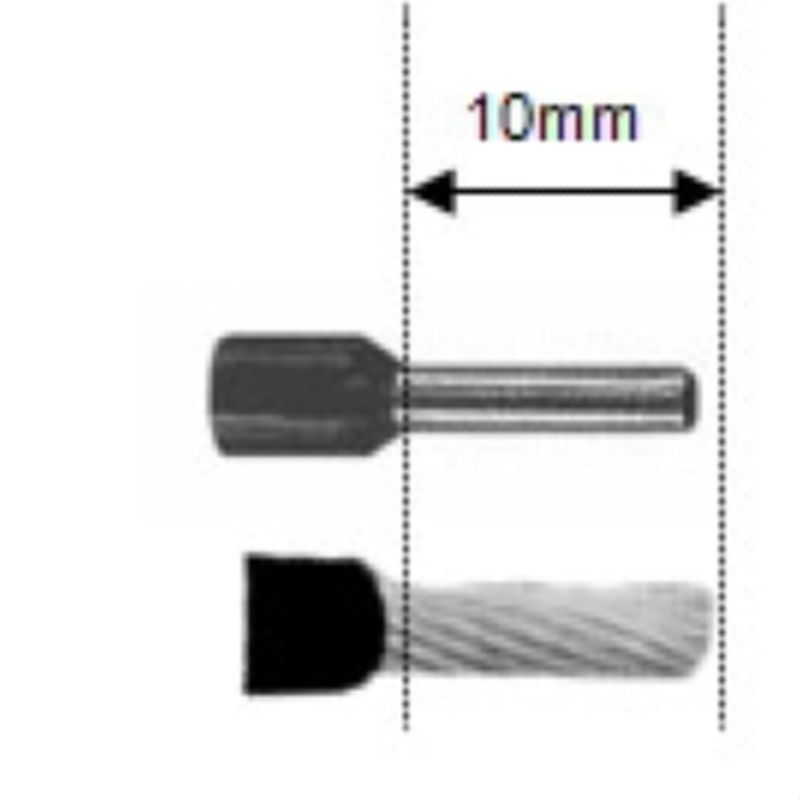

We recommend using 10-mm-long wire-end ferrules

IE-PS-VAPM-5P-2.5-QT

Powerverbinder, Stecker, PROFINET

Art.-Nr. 2912590000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Ist Zubehör von 4 Verwandte Artikel 5
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Elektrische Eigenschaften Allgemeine Standards Normen Wichtiger Hinweis Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Powerverbinder, Stecker, PROFINET
Best.-Nr.
2912590000
Art
IE-PS-VAPM-5P-2.5-QT
GTIN (EAN)
4099986536418
VPE
1  Stück

Abmessungen und Gewichte

Höhe
36,2  mm
Höhe (inch)
1,425  inch
Breite
26,8  mm
Breite (inch)
1,055  inch
Länge
85,4  mm
Länge (inch)
3,362  inch
Nettogewicht
96  g

Temperaturen

Betriebstemperatur
-40 °C...70 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Allgemeine Daten

Anschluss 1
PushPull Power
Anschluss 2
SNAP IN
Brennbarkeitsklasse nach UL 94
V-2
Farbe
silbergrau
Gehäusebasismaterial
Zinkdruckguss
vernickelt
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Gold über Nickel
Leiteranschlussquerschnitt, feindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,75  mm²
Manteldurchmesser, max.
13  mm
Manteldurchmesser, min.
8  mm
Material Dichtung
NBR
Material Kabeldichtung
EPDM
Polzahl
5
Schirmung
ungeschirmt
Schutzart
IP65
IP67
Steckzyklen
≥ 100
Verriegelungsart
Push Pull
Verschmutzungsgrad
2

Elektrische Eigenschaften

Betriebsspannung
24  V
Strombelastbarkeit bei 50 °C
16  A

Allgemeine Standards

Steckverbinder Norm
nach PROFINET-Spezifikation
IEC 61076-3-126
Zertifikat-Nr. (UR)
E92202

Normen

Steckverbinder Norm
nach PROFINET-Spezifikation
IEC 61076-3-126

Wichtiger Hinweis

Produkthinweis
Für Kabel mit Außendurchmesser 6-8 mm zusätzlich Reduzierdichtung bestellen.

Klassifikationen

ETIM 6.0
EC001121
ETIM 7.0
EC001121
ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 9.0
27-44-03-90
ECLASS 9.1
27-44-03-90
ECLASS 10.0
27-44-03-90
ECLASS 11.0
27-44-03-90
ECLASS 12.0
27-44-03-90
ECLASS 13.0
27-44-03-90
ECLASS 14.0
27-44-03-90
ECLASS 15.0
27-44-03-90

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E92202
