MCZ CFC 4-20MA

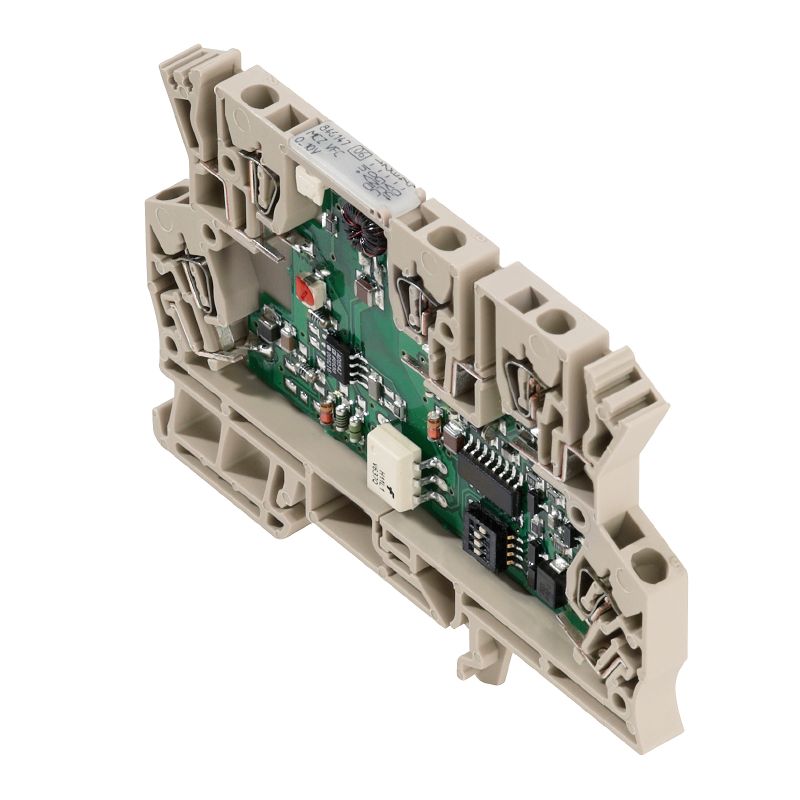

Produktbild
MCZ CFC 4-20MA
Anschlussbild
MCZ CFC 4-20MA

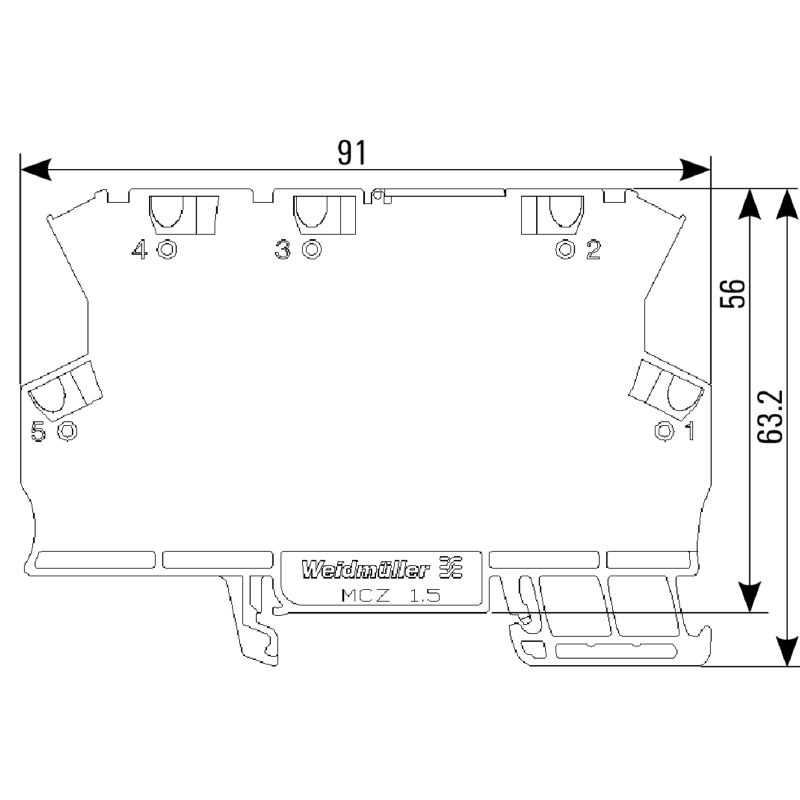

Maßzeichnung
dimensions

MCZ CFC 4-20MA

DC/f-Wandler, Eingang : 4-20 mA, Ausgangsfrequenz: 0...1/ 4/ 8/ 16 kHz

Art.-Nr. 8461490000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 7 Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Ausfallwahrscheinlichkeit Umweltanforderungen Eingang Ausgang Allgemeine Angaben Isolationskoordination Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
DC/f-Wandler, Eingang : 4-20 mA, Ausgangsfrequenz: 0...1/ 4/ 8/ 16 kHz
Best.-Nr.
8461490000
Art
MCZ CFC 4-20MA
GTIN (EAN)
4032248037797
VPE
10 Stück

Abmessungen und Gewichte

Tiefe
63,2 mm
Tiefe (inch)
2,488 inch
Breite
6 mm
Breite (inch)
0,236 inch
Länge
91 mm
Länge (inch)
3,583 inch
Nettogewicht
25 g

Temperaturen

Lagertemperatur
-20 °C...85 °C
Betriebstemperatur
0 °C...60 °C

Ausfallwahrscheinlichkeit

SIL gemäß IEC 61508
Keine

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
c2a21576-d875-4548-ae68-5e7f85ddf0c7

Eingang

Anzahl Eingänge
1
Eingangsstrom
4...20 mA
Eingangswiderstand Strom
50 Ω
Spannungsfall
5,8...6,4 V bei 20 mA

Ausgang

Anzahl der Ausgänge
1
Ausgangsfrequenz
0...1/ 4/ 8/ 16 kHz
Ausgangspegel
PNP, Ub-0,7 V
Ausgangsstrom
max. 20 mA
Lastwiderstand / Strom
≤ 600 Ω

Allgemeine Angaben

Einsatzhöhe
≤ 2000 m
Genauigkeit
0,15 % v. FSR
Langzeitdrift
0
Nennleistungsaufnahme
2 VA
Schutzart
IP20
Statusanzeige
LED, taktend
Stromaufnahme
14 mA ohne Last
Temperaturkoeffizient
≤ 250 ppm/K
Tragschiene
TS 35
Versorgungsspannung
24 V DC ± 10 %

Isolationskoordination

Bemessungsspannung
100 V
EMV-Normen
EN 61000-6
Galvanische Trennung
zwischen Eingang ⁄ Ausgang ⁄ Versorgung
Isolationsspannung
1 kV DC
Isolationsspannung Ein- bzw. Ausgang/TS
4 kVeff / 1 min.
Prüfspannung
0,3 kV
Stehstoßspannung
1,5 kV
Verschmutzungsgrad
2
Überspannungskategorie
III

Anschlussdaten

Anschlussart
Zugfederanschluss
Klemmbereich, Bemessungsanschluss
1,5 mm²
Klemmbereich, min.
0,5 mm²
Klemmbereich, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5 mm²

Klassifikationen

ETIM 6.0
EC002918
ETIM 7.0
EC002918
ETIM 8.0
EC002918
ETIM 9.0
EC002918
ETIM 10.0
EC002918
ECLASS 9.0
27-21-01-28
ECLASS 9.1
27-21-01-28
ECLASS 10.0
27-21-01-28
ECLASS 11.0
27-21-01-28
ECLASS 12.0
27-21-01-28
ECLASS 13.0
27-21-01-28
ECLASS 14.0
27-21-01-28
ECLASS 15.0
27-21-01-28
