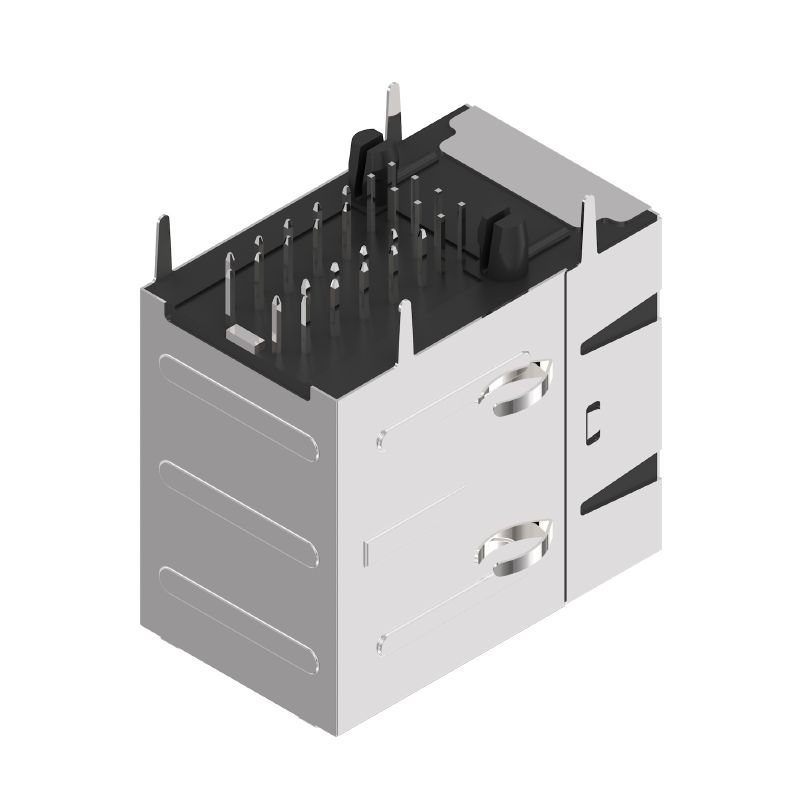

RJ45M R21UD 3.3E4G/Y TY
RJ45M R21UD 3.3E4G/Y TY

RJ45M R21UD 3.3E4G/Y TY

OMNIMATE Data – RJ45-Übertragerbuchse, Leiterplattensteckverbinder, THT/THR-Lötanschluss, 90°, Ja, Steckzyklen: 750, Polzahl: 10, PA 9T, Tray (Handbestückung)

Art.-Nr. 2797020000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Elektrische Eigenschaften Normen Werkstoffdaten Verpackungen Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
OMNIMATE Data – RJ45-Übertragerbuchse, Leiterplattensteckverbinder, THT/THR-Lötanschluss, 90°, Ja, Steckzyklen: 750, Polzahl: 10, PA 9T, Tray (Handbestückung)
Best.-Nr.
2797020000
Art
RJ45M R21UD 3.3E4G/Y TY
GTIN (EAN)
4064675212720
VPE
60  Stück
Verpackung
Tray (Handbestückung)

Abmessungen und Gewichte

Nettogewicht
10  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Abgangswinkel
90°
Anschlussart
Lötanschluss
Durchlassspannung, max.
2,6  V
Durchlassspannung, min.
1,8  V
Durchlassstrom
20  mA
Farbe LED links
grün
Farbe LED rechts
gelb
LED
Ja
Lötstiftlänge (l)
3,3  mm
Lötverfahren
Reflow-Löten
Handlöten
Wellenlöten
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Polzahl
10
Produktfamilie
OMNIMATE Data – RJ45-Übertragerbuchse
Raster in mm (P)
1,27  mm
Raster in Zoll (P)
0,05  "
Schirmung
Ja
Schutzart
IP20
Seitenabschluss, Eigenschaft
Lötflansch
Steckzyklen
750

Elektrische Eigenschaften

Isolationswiderstand
≥ 500 MΩ
Nennspannung
125  V

Normen

Steckverbinder Norm
IEC 60603-7

Werkstoffdaten

Isolierstoff
PA 9T
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolationswiderstand
≥ 500 MΩ
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktbasismaterial
Phosphor-Bronze
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Gold über Nickel
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
85  °C
Betriebstemperatur, min.
-40  °C
Betriebstemperatur, max.
85  °C

Verpackungen

Verpackung
Tray (Handbestückung)
VPE Länge
0,315  m
VPE Breite
0,195  m
VPE Höhe
0,065  m

Klassifikationen

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
