TRS 60VUC 2CO EMPTY

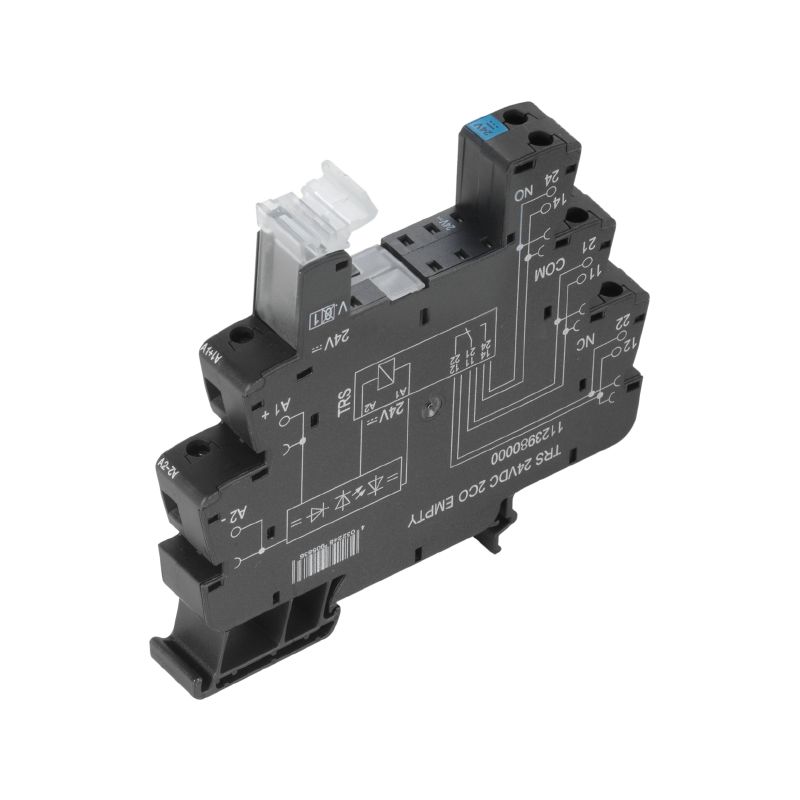

Produktbild
Abbildung ähnlich
TRS 60VUC 2CO EMPTY
Schaltbild
TRS 60VUC 2CO EMPTY
Maßbild
TRS 60VUC 2CO EMPTY
Sonstiges
Typenschlüssel

TRS 60VUC 2CO EMPTY

TERMSERIES, Relaissockel, Anzahl Kontakte: 2, Wechsler, Nennsteuerspannung: 60 V UC ±10 %, Dauerstrom: 10 A, Schraubanschluss

Art.-Nr. 1124010000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 27 Ist Zubehör von 2 Ist Gegenstück von 2 Ist Einzelteil von 2 Verwandte Artikel 12
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Bemessungsdaten UL Steuerseite Lastseite Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E223759

Allgemeine Bestelldaten

Ausfuehrung
TERMSERIES, Relaissockel, Anzahl Kontakte: 2, Wechsler, Nennsteuerspannung: 60 V UC ±10 %, Dauerstrom: 10 A, Schraubanschluss
Best.-Nr.
1124010000
Art
TRS 60VUC 2CO EMPTY
GTIN (EAN)
4032248905898
VPE
10 Stück

Abmessungen und Gewichte

Tiefe
87,8 mm
Tiefe (inch)
3,457 inch
Höhe
89,6 mm
Höhe (inch)
3,528 inch
Breite
12,8 mm
Breite (inch)
0,504 inch
Nettogewicht
42 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Bemessungsdaten UL

Umgebungstemperatur (Betrieb), max.
60 °C
Ausgangsstrom-Derating (ohmsch)
6 A @ 60 °C
8 A @ 50 °C
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiterart
starre Kupferleiter
feindrähtige Kupferleiter
Anzugsdrehmoment, max.
0,4 Nm
Verschmutzungsgrad
2
Zertifikat-Nr. (cURus)
E223759

Steuerseite

Nennsteuerspannung
60 V UC ±10 %
Statusanzeige
LED grün
Schutzschaltung
Gleichrichter
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung
Ja
Spulenspannung Ersatzrelais
60 V DC

Lastseite

Nennschaltspannung
250 V AC
Dauerstrom
10 A
Kontaktausführung
2 Wechsler

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Farbe
schwarz
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Gehäuse
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Haltebügel
  • Brennbarkeitsklasse nach UL94:
    V-0

Isolationskoordination

Bemessungsspannung
300 V
Verschmutzungsgrad
2
Überspannungskategorie
III
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 5,5 mm
Spannungsfestigkeit Steuerseite - Lastseite
1,2 kVeff / 5 s
Spannungsfestigkeit benachbarte Kontakte
2,5 kVeff
Spannungsfestigkeit zur Tragschiene
4 kVeff / 1 Min.
Stehstoßspannung
6 kV (1,2/50 µs)
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cURus)
E223759

Anschlussdaten

Leiteranschlusstechnik
Schraubanschluss
Abisolierlänge Bemessungsanschluss
8 mm
Anzugsdrehmoment, max.
0,4 Nm
Klemmbereich, Bemessungsanschluss
1,5 mm²
Klemmbereich, min.
0,14 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.
1 mm²
Zwillings-Aderendhülse, min.
0,5 mm²
Zwillings-Aderendhülse, max.
1 mm²
Klingenmaß
Gr. PH0
Raster in mm (P)
5 mm

Klassifikationen

ETIM 6.0
EC001456
ETIM 7.0
EC001456
ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 9.0
27-37-16-03
ECLASS 9.1
27-37-16-03
ECLASS 10.0
27-37-16-03
ECLASS 11.0
27-37-16-03
ECLASS 12.0
27-37-16-03
ECLASS 13.0
27-37-16-03
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
