TS 35X15/LL 2M/ST/SZ

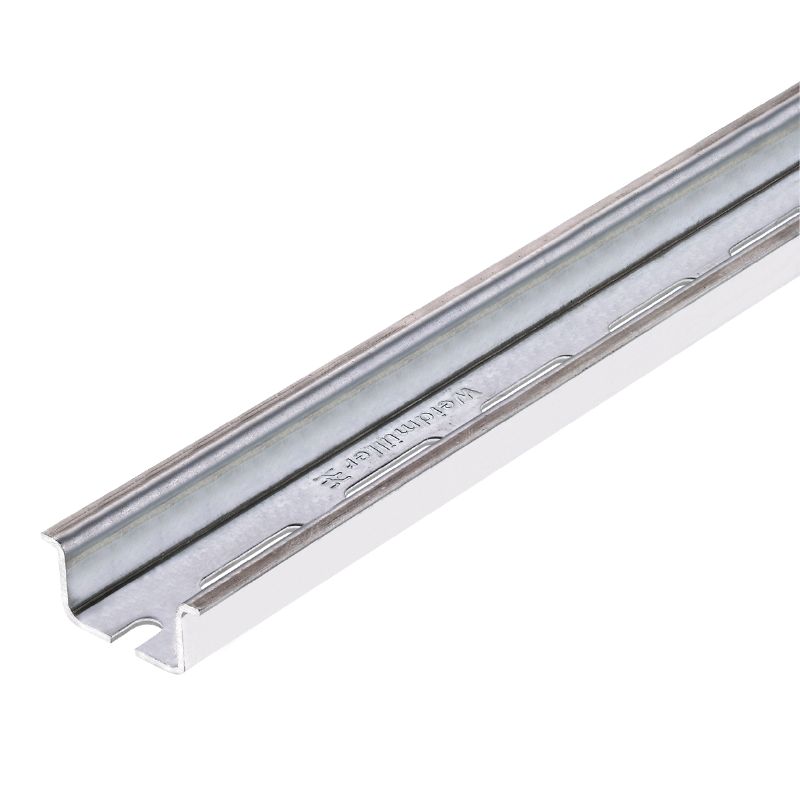

Product image
Similar to illustration
TS 35X15/LL 2M/ST/SZ
Product image
Similar to illustration
TS 35X15/LL 2M/ST/SZ

TS 35X15/LL 2M/ST/SZ

Kalapsín, Tartozékok, Acél, galvanizált ónbevonat, passzivált, Szélesség: 2000 mm, Magasság: 35 mm, Mélység: 15 mm

Ürün No. 7907490000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 20 aksesuarıdır 19 İlgili ürünler 19
Approvals Általános rendelési adatok Dimensiones y pesos Temperaturer Conformité environnementale du produit Mounting rail Important note Classifications

Approvals

ROHS
Conform

Általános rendelési adatok

Version
Kalapsín, Tartozékok, Acél, galvanizált ónbevonat, passzivált, Szélesség: 2000 mm, Magasság: 35 mm, Mélység: 15 mm
Order No.
7907490000
Type
TS 35X15/LL 2M/ST/SZ
GTIN (EAN)
4032248296262
Qty.
20

Dimensiones y pesos

Depth
15 mm
Profondità (pollici)
0,591 inch
Height
35 mm
Height (inches)
1,378 inch
Width
2.000 mm
Width (inches)
78,74 inch
Net weight
611,111 g

Temperaturer

Ambient temperature
-5 °C…40 °C

Conformité environnementale du produit

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Mounting rail

Drill-hole diameter
5,2 mm
Délka svorkovnicové lišty
  • min.:
    0 mm
  • nominal:
    2.000 mm
  • max.:
    2.000 mm
Installation advice
Direct mounting
Pre-punched mounting rail
Yes
Short circuit strength corresponds to E-Cu wire
50 mm²
Short-time withstand current per second according to IEC 60947-7-2
6 kA
Slit gap
11 mm
Slit gap
  • min.:
    11 mm
  • nominal:
    11 mm
  • max.:
    11 mm
Slit length
  • min.:
    25 mm
  • nominal:
    25 mm
  • max.:
    25 mm
Slit width
5,2 mm
Slit width
  • min.:
    5,2 mm
  • nominal:
    5,2 mm
  • max.:
    5,2 mm
Slotted drill holes
Yes
Solder eyelet hole diameter (D)
5,2 mm
Spacing of holes, centre-to-centre
36 mm
Standards
In accordance with DIN EN 60715
Surface finish
galvanic zinc plated and passivated
Thickness
1,5 mm
Základní materiál
Steel
슬릿 길이
25 mm

Important note

Product information
Les rails profilés avec traitement Sendzimier ont une résistance à la corrosion limitée sur les bords extérieurs et coupés

Classifications

ETIM 8.0
EC001285
ETIM 9.0
EC001285
ETIM 10.0
EC001285
ECLASS 14.0
27-40-06-02
ECLASS 15.0
27-40-06-02
