VPU AC II 1 N-PE 305/65
VPU AC II 1 N-PE 305/65

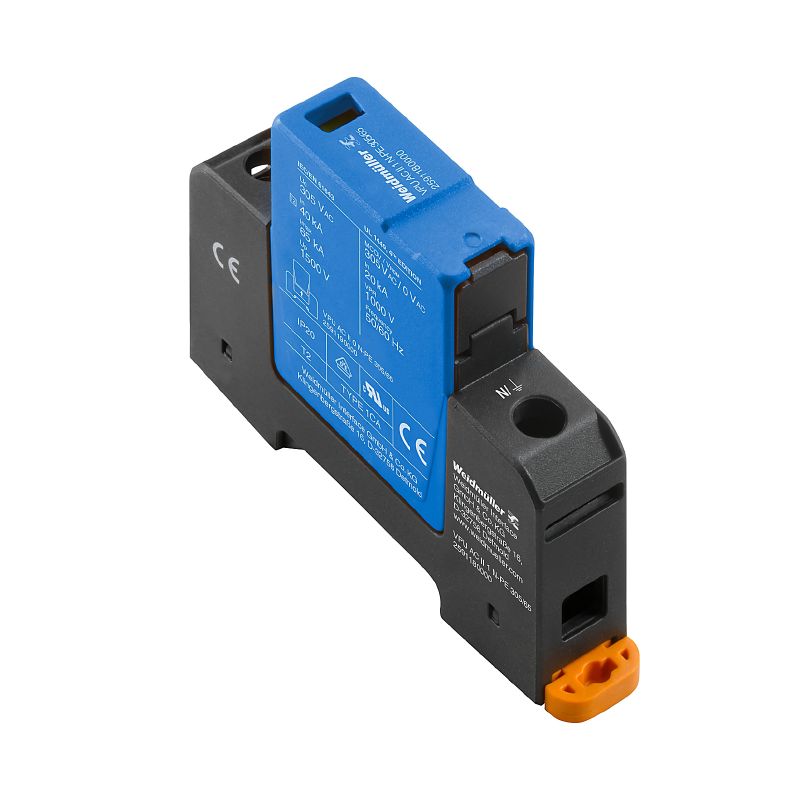

Obrázek výrobku
Abb.ähnlich
VPU AC II 1 N-PE 305/65
Symbol elektřiny
Schematic circuit diagram

VPU AC II 1 N-PE 305/65

Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, Jednofázový, TN, TT nur für N-PE

ID výrobku 2591180000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Náhradní díly 2 Příbuzné výrobky 1
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Data připojení, vzdálené upozornění Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Data připojení Elektrické údaje Obecné údaje Záruka Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E3542610000

Všeobecné objednací údaje

Verze
Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, Jednofázový, TN, TT nur für N-PE
Číslo objednávky
2591180000
Typ
VPU AC II 1 N-PE 305/65
GTIN (EAN)
4050118599756
Množství
1 ks

Rozměry a hmotnosti

Hloubka
68 mm
Hloubka (v palcích)
2,677 inch
Hloubka včerně DIN lišty
76 mm
Výška
90 mm
Výška (v palcích)
3,543 inch
Šířka
18 mm
Šířka (v palcích)
0,709 inch
Čistá hmotnost
120 g

Teploty

Skladovací teplota
-40 °C...85 °C
Okolní teplota
-40 °C…85 °C
Provozní teplota
-40 °C...85 °C
Vlhkost
Rel. vlhkost 5–95 %

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje UL

Okolní teplota (provozní), max.
85 °C
Jmenovité napětí UN
240 V
VPR (N-PE)
1 000 V
MCOV (N-PE)
305 V
In
20 kA
Kategorie
SPD TYPE 1CA
Okolní teplota (provozní), min.
-40 °C
Č. osvědčení (cURus)
E3542610000
MODE
N-G
Typ napětí
AC
Energetické sítě UL
Single Pole N-PE

Data připojení, vzdálené upozornění

Typ připojení
PUSH IN

Obecné údaje

Barevný
černá
Modrá
Design
Instalační kryt; 1TE
Insta IP 20
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
zelená = OK, červená = svodič je vadný – vyměňte ho
Provozní nadmořská výška
≤ 4000 m
Segment
Rozvod elektrické energie
Stupeň krytí
IP20 v instalovaném stavu
Verze
Ochrana proti přepětí

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí
III
Závažnost znečištění
2

Jmenovité údaje IEC / EN

Frequency range, min.
50 Hz
Integrovaná záložní pojistka
Ne
Kategorie požadavků podle normy IEC 61643-11
Typ II
Typ III
Kombinovaný puls UOC
6 kV
Koordinace energie (≤10 m)
Typ II
Typ III
Max. trvalé napětí, Uc (N-PE)
305 V
Netzform
Jednofázový
TN
TT nur für N-PE
Number of poles
1
Plage de fréquence, max.
60 Hz
Protection par fusible
Není nutné
Rated voltage (AC)
230 V
Requirements class, acc. to EN 61643-11
T2
T3
Schutzpegel Up bei IN (N-PE)
≤1,5 kV
Signalizační kontakt
Ne
Sobretensión temporal - TOV
1 200 V
SPD typ
T2
T3
Stupeň krytí Up při IN (L/N-PE)
≤ 1 500 V
Svodový proud při Un
1 µA
Síťové napětí
230 V / 400 V
Tipo de tensión
AC
Vybíjecí proud (typ III)
3 kA
Vybíjecí proud Imax. (8/20µs) N-PE
65 kA
Vybíjecí proud In (8/20 µs) N-PE
40 kA
Zatížitelnost zkratovým proudem ISCCR
0,1 kA
Нормы
IEC 61643-11
EN 61643-11
UL 1449
반응 시간/대체 시간
≤ 100 ns

Data připojení

Délka odizolování
18 mm
Metoda připojení vodiče
Šroubové připojení
Šroubové připojení
Délka odizolování, jmenovité připojení
18 mm
Utahovací moment, min.
3 Nm
Utahovací moment, max.
4,5 Nm
Rozsah sevření, jmenovité připojení
16 mm²
Upínací rozsah, min.
1,5 mm²
Upínací rozsah, max.
35 mm²
Průřez propojení AWG, min.
AWG 16
Průřez propojení AWG, max.
AWG 2
Průřez vodiče, pevný, min.
1,5 mm²
Průřez vodiče, pevný, max.
35 mm²
Průřez připojení vodičů, jemně stáčené, min.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
25 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
2,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
35 mm²
Průřez připojení vodičů, splétané, min.
1,5 mm²
Průřez připojení vodičů, splétané, max.
35 mm²

Elektrické údaje

Typ napětí
AC

Obecné údaje

Počet pólů
1
Stupeň krytí
IP20 v instalovaném stavu
Barevný
černá
Modrá

Záruka

Časový interval
5 let

Důležitá poznámka

Informace o produktu

Platí jen pro napájecí systémy IT, kde je uzemnění na distribučním transformátoru propojené s uzemněním na straně spotřebiče (RE=RA na obrázku 44.A1 normy IEC 60634-4-44:2018).

Klasifikace

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
