WGKV 10 BK BX
Produktbild
Abbildung ähnlich
WGKV 10 BK BX

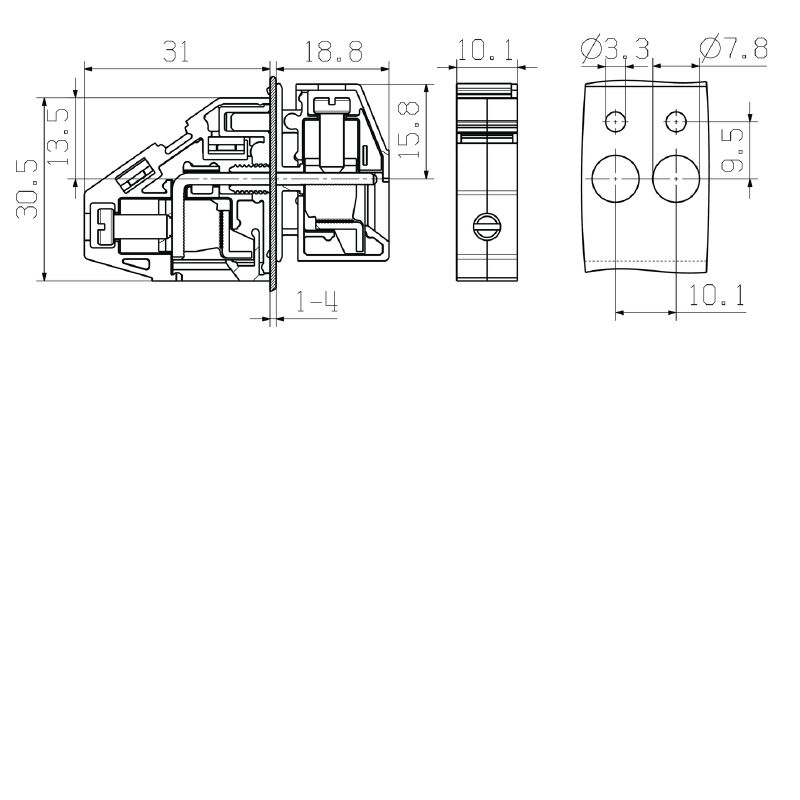

Maßbild
WGKV 10 BK BX
Deratingkurve

WGKV 10 BK BX

OMNIMATE Power - Serie WGK, Durchführungsklemme, Bemessungsquerschnitt: 10 mm², Wemid (PA), Direktmontage, Durchführung

Art.-Nr. 2439570000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allgemeine Bestelldaten

Version
OMNIMATE Power - Serie WGK, Durchführungsklemme, Bemessungsquerschnitt: 10 mm², Wemid (PA), Direktmontage, Durchführung
Order No.
2439570000
Type
WGKV 10 BK BX
GTIN (EAN)
4050118468144
VPE
50 Stück
Produkt-Kennzahlen
IEC: 500 V / 57 A / 0.5 - 16 mm²
UL: 300 V / 65 A / AWG 24 - AWG 6
Verpackung
Box

Abmessungen und Gewichte

Height
30,5 mm
Höhe (inch)
1,201 inch
Höhe niedrigstbauend
30,5 mm
Width
10,1 mm
Breite (inch)
0,398 inch
Length
10,1 mm
Länge (inch)
0,398 inch
순중량
19,98 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie WGK
Leiteranschlusstechnik
Schraubanschluss
Leiterabgangsrichtung
90°/270°
Polzahl
1
Polreihenzahl
1
Kundenseitig anreihbar
Nein
Schraubendreherklinge
0,8 x 4,0
Anzugsdrehmoment, min.
1,2 Nm
Anzugsdrehmoment, max.
2,4 Nm
Klemmschraube
M 4
Abisolierlänge
11 mm
Berührungsschutz nach DIN VDE 0470
IP 20
Schutzart
IP20
Anschlussart 1
Zugbügel
Anschlussart 2
Zugbügel

Werkstoffdaten

Insulating material
Wemid (PA)
Colour
schwarz
Colour chart (similar)
RAL 9011
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Cu-leg
Kontaktoberfläche
verzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Anschließbare Leiter

클램프 범위, 최소
0,5 mm²
16 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 6
eindrähtig, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
16 mm²
Wielodrutowe, min. H07V-R
10 mm²
mehrdrähtig, max. H07V-R
16 mm²
연선, 최소 H05(07) V-K
0,5 mm²
연선, 최대 H05(07) V-K
10 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
10 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
10 mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
Rated current, min. number of poles (Tu=20°C)
57 A
Rated current, max. number of poles (Tu=20°C)
57 A
Rated voltage for surge voltage class / pollution degree III/3
500 V
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
65 A
Nennstrom (Use group C / CSA)
65 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 6

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
65 A
Nennstrom (Use group C / UL 1059)
65 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 6
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
195 mm
VPE Breite
120 mm
Výška VPE
75 mm

Wichtiger Hinweis

Notes
  • Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten. Dies kann im Gerät durch Vollverguss oder den Einsatz von zusätzlichen Distanzplatten gewährleistet werden.
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Farben: SW = Schwarz; GN/YL = Grün/Gelb; GY = Grau
  • Weitere Varianten auf Anfrage
  • WGK: Bemessungsspannung Kunststoffwände: 1 - 4 mm = 500 V; Metallwände: 1 - 2,5 mm = 400 V; Metallwände: 2,5 - 4 mm = 250 V
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC001283
ETIM 9.0
EC001283
ETIM 10.0
EC001283
ECLASS 14.0
27-14-11-34
ECLASS 15.0
27-14-11-34
