ZSI 2.5 OR
Produktbild
ZSI 2.5 OR

ZSI 2.5 OR

Z-시리즈, 퓨즈 단자대, 정격 단면적: 2.5 mm², 텐션 클램프 결선, 직접 장착

항목 번호 1686470000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 41 관련 제품 233
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) przewody zaciskane (złącze wymiarowane) Märkdata enligt CSA 일반 등급 데이터 dane znamionowe wg UL 중요 참고 사항 분류

승인

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

일반 주문 데이터

Wersja
Z-시리즈, 퓨즈 단자대, 정격 단면적: 2.5 mm², 텐션 클램프 결선, 직접 장착
Art.nr.
1686470000
유형
ZSI 2.5 OR
GTIN (EAN)
4008190854157
Qty.
50 items

치수 및 중량

Głębokość
73 mm
깊이 (인치)
2,874 inch
DIN 레일을 포함한 깊이
74 mm
Высота
79,5 mm
높이 (인치)
3,13 inch
Width
7,9 mm
폭 (인치)
0,311 inch
Nettó tömeg
18,128 g

온도

보관 온도
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
연속 작동 온도, 최소
-50 °C
연속 작동 온도, 최대
120 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

Alapanyag
Wemid
Szín
주황색
UL 94 éghetőségi osztály
V-0

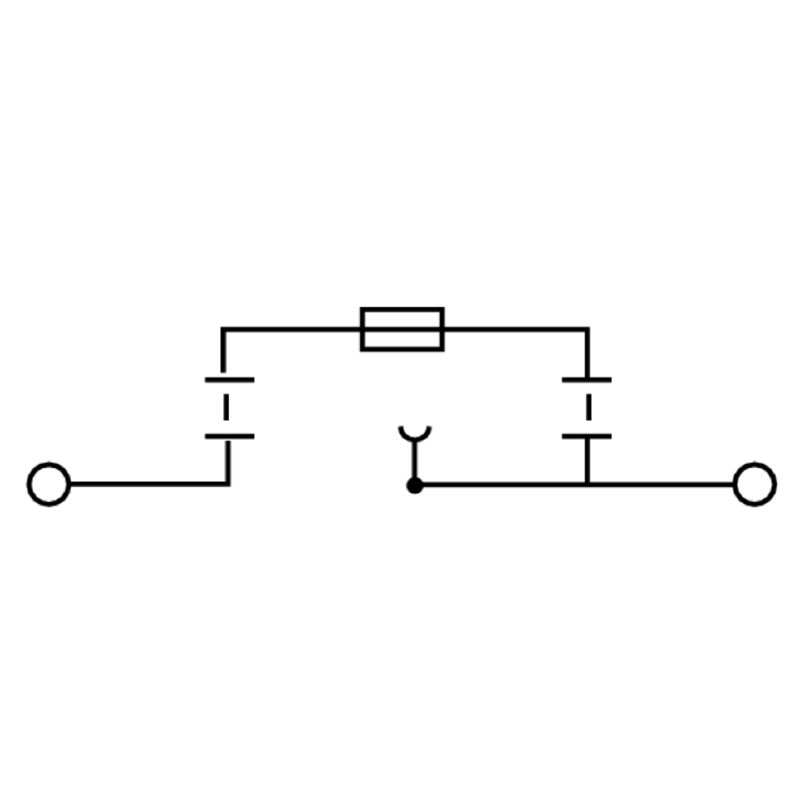

시스템 사양

Változat
텐션 스프링 클램프 결선
퓨즈 카트리지
LED 미포함
플러그인 점프바용
커넥터 없는 한쪽 끝
Véglap szükséges
예
Potenciálok száma
1
레벨 수
1
레벨당 클램프 지점 개수
2
Potenciálok száma szintenként
1
Keresztkötött szintek belül
아니요
PE-csatlakozás
아니요
Tartósín
TS 35
N funkció
아니요
PE működés
아니요
PEN funkció
아니요

추가 기술 데이터

Felszerelés típusa
스냅온
Hasonló kapcsok száma
1
Nyitott oldala
오른쪽
Robbanásbiztosság szempontjából bevizsgált változat
아니요
Telepítési útmutató
직접 장착

클램프용 전선(추가 결선)

결선 유형, 추가 결선
텐션 클램프 결선
연결 방향 추가 연결
상단
컨덕터 단면적, 연질 + 플라스틱 슬리브 DIN 46228/1, 추가 결선, 최대
2,5 mm²

przewody zaciskane (złącze wymiarowane)

4 mm²
Connection cross-section, finely stranded, min.
0,13 mm²
IEC 60947-1 규격 게이지
A3
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,13 mm²
Wire connection cross-section, solid core, min.
0,13 mm²
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
결선 단면적, 꼬임, 최대
4 mm²
결선 방향
경사/꺾임
결선 수
2
결선 유형
텐션 클램프 결선
결선의 유형 2
텐션 클램프 결선
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0,13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
2,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0,13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0,13 mm²
클램프 범위, 최소
0,13 mm²
탈피 길이
10 mm

Märkdata enligt CSA

Certificate No. (CSA)
200039-1152892
Current size B (CSA)
15 A
Current size C (CSA)
15 A
Current size D (CSA)
15 A
Voltage size B (CSA)
600 V
Voltage size C (CSA)
600 V
Voltage size D (CSA)
150 V
Wire cross section max. (CSA)
12 AWG
Wire cross section min. (CSA)
26 AWG

일반

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
설치 권고
직접 장착
장착 레일
TS 35
표준 규격
IEC 60947-7-3

등급 데이터

Névleges keresztmetszet
2,5 mm²
Névleges feszültség
500 V
Névleges feszültség a szomszédos kapcsokra vonatkozóan
500 V
Névleges DC feszültség
500 V
Névleges áram
6,3 A
Áram maximum vezetékoknál
6,3 A
Szabványok
IEC 60947-7-3
IEC 60947-7-x에 따른 체적 저항률
1,33 mΩ
Névleges lökőfeszültség
6 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,77 W
오염 심각도
3

dane znamionowe wg UL

C feszültség nagyság (UR)
300 V
Courant gr. C (UR)
10 A
Tanúsítvány száma (UR)
E60693
Vezetékméret, gyári vezetékezés, max. (UR)
12 AWG
Vezetékméret, gyári vezetékezés, min. (UR)
26 AWG
Vezetékméret, terepi vezetékezés, max. (UR)
12 AWG
Vezetékméret, terepi vezetékezés, min. (UR)
26 AWG

중요 참고 사항

제품 정보
전압은 선택된 퓨즈 요소 또는 선택된 표시등에 따라 달라집니다

분류

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
