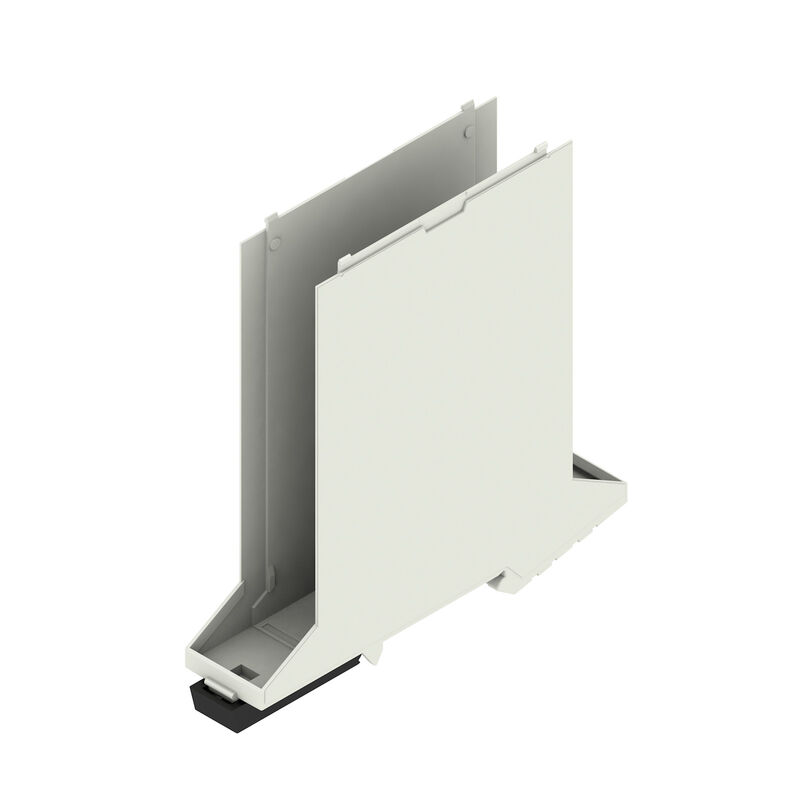

CH20M22 B LGY/BK 2018
产品图片

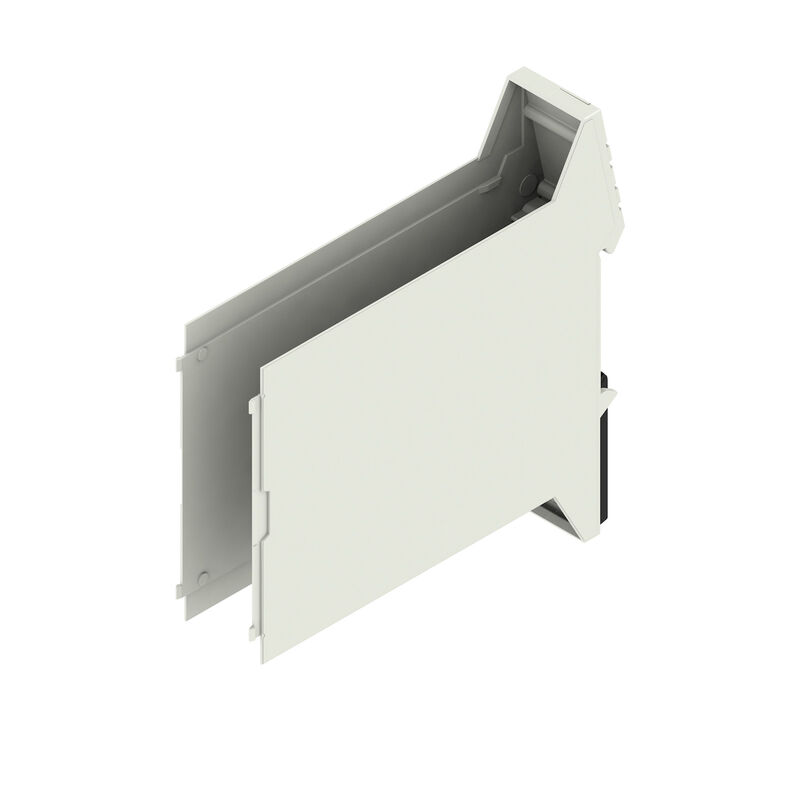

CH20M22 B LGY/BK 2018
产品图片

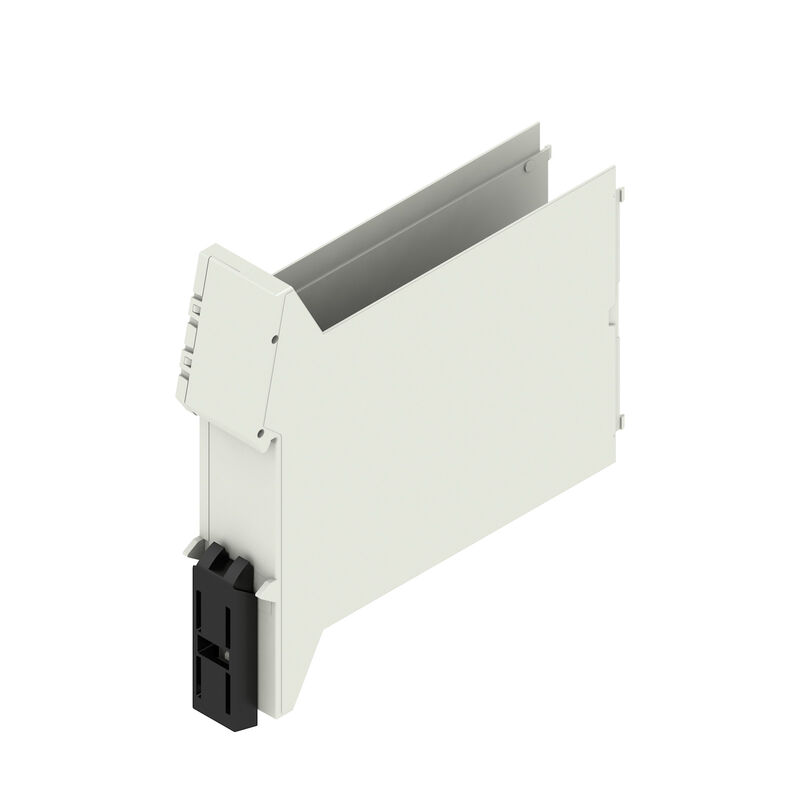

CH20M22 B LGY/BK 2018
产品图片
卡扣式底脚无切口的底座元件
CH20M22 B LGY/BK 2018
尺寸图

CH20M22 B LGY/BK 2018

模块化外壳, OMNIMATE 外壳 - CH20M 系列 浅灰, 基本元件, 宽度: 22.5 mm

商品编号 1164670000
在配置器中打开
下载技术数据页 工程支持 产品下载
相关商品 7
审批 通用订货数据 尺寸和重量 温度 环保产品合规 Material data General data 组件属性 机械测试 热力测试 Component properties 设计 - IN 要求 Individualization options 重要注意事项 分类

审批

ROHS
一致

通用订货数据

Version
模块化外壳, OMNIMATE 外壳 - CH20M 系列 浅灰, 基本元件, 宽度: 22.5 mm
Order No.
1164670000
Type
CH20M22 B LGY/BK 2018
GTIN (EAN)
4032248954698
数量
10 PC

尺寸和重量

Depth
108 mm
深度 (英寸)
4,252 inch
Height
109,3 mm
高度 (英寸)
4,303 inch
Width
22,5 mm
宽度 (英寸)
0,886 inch
净重
33,6 g

温度

Ambient temperature
-25 °C…85 °C
Operating temperature range
-40...120 ℃
Humidity
5 - 93% 相对湿度, Tu = 40°C, 无凝结

环保产品合规

Stato conformità RoHS
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

Material data

Basic material
Plastic
Comparative Tracking Index (CTI)
600 ≤ CTI
Insulating material
PA 66 GF 30
Insulating material group
I
Surface finish
未处理的
UL 94 flammability rating
V-0

General data

Colour
Light Grey
Colour chart (similar)
RAL 7035
Encapsulation option
No
Mounting rail
TS 35
Protection degree
IP20 (安装后)

组件属性

Number of slots for female connectors of the mounted assembly, max.
6
Number of PCBs, max.
1
Number of connection levels, max.
3
Number of poles, max.
24
Height of components on the PCB, max.
16,1 mm
Type of assembly of the PCB
双面

机械测试

Secondo la norma
符合 DIN EN 61373:1999 标准 (耐冲击和振动)
Test conditions
一排安装五个外壳
PCB 上的 200g 额外重量
Proved axles
X
Y
Z
Shock test
  • 一般测试建议:
    所有机械测试均按示范性设置进行，或者考虑相关法规。具体结果不能代替批准相关测试。它们只是定位值。
  • 测试类别:
    1
  • 每个轴的冲击数量:
    3 个位于正极和负极方向
  • 冲击持续时间:
    30 ms
  • 水平加速度:
    30 m/s²
  • 垂直加速度:
    30 m/s²
  • 纵向加速度:
    50 m/s²
Vibration test
  • 测试类别:
    1B
  • 测试持续时间:
    每个轴 5 小时
  • 有效加速:
    7,9 m/s²

热力测试

Thermal tests
  • 一般测试建议:
    所有热力测试均按示范性设置进行，或者考虑相关法规。具体结果不能代替批准相关测试。它们只是定位值。
  • 测试条件:
    一排安装三个外壳 - 无间隔
  • 测试轴:
    水平
  • 环境温度:
    70 °C
  • 功耗，最大:
    1,9 W
  • 环境温度:
    60 °C
  • 功耗，最大:
    2,35 W
  • 环境温度:
    40 °C
  • 功耗，最大:
    3,4 W
  • 环境温度:
    20 °C
  • 功耗，最大:
    4,5 W

Component properties

Color of clip-on foot
black
Number of connection levels, max.
3

设计 - IN 要求

PCB thickness
1,6 mm
Tolerance for the PCB shape
±0.1 mm
Tolerance of circuit board thickness
±0.15 mm

Individualization options

Alternitive colours
More on request
Customer specific labelling possible
Да
Customer specific order process
См. руководство ниже загрузок
Processing possibilities
激光加工

重要注意事项

Informazioni sul prodotto
有关电路板设计的电路板轮廓、限制区域和其他信息，可以在下载中对应的插座标题下的类别连接技术中找到。

分类

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
