SL 2.50/03/180G 3.2SN BK BX
Produktillustration
Avbildning liknande
SL 2.50/03/180G 3.2SN BK BX

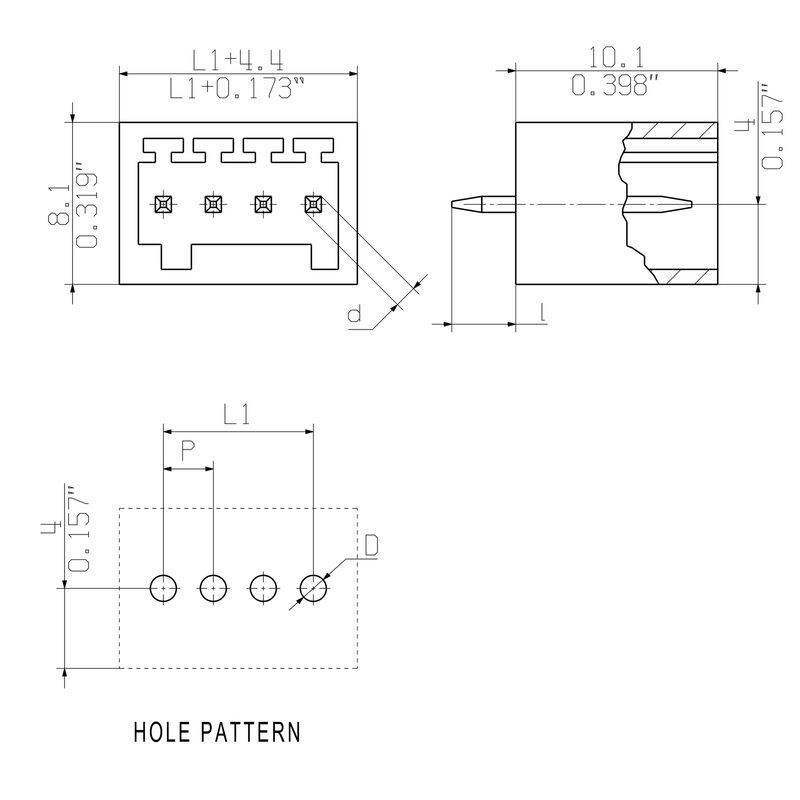

Dimensional drawing
SL 2.50/03/180G 3.2SN BK BX
Produktfördel
Operating safety
Through PUSH IN connection system

SL 2.50/03/180G 3.2SN BK BX

Kretskortsstickanslutning, Stiftlist, THT lödanslutning, Delning i mm (P): 2.50 mm, Antal poler: 3, 180°, Box

Produkt-ID 2439920000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Är en motdel till 1 Använda produkter 11
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, THT lödanslutning, Delning i mm (P): 2.50 mm, Antal poler: 3, 180°, Box
Art.nr.
2439920000
Typ
SL 2.50/03/180G 3.2SN BK BX
GTIN (EAN)
4050118454697
Förp.
250  items
Produktparametrar
IEC: 320 V / 6 A
UL: 150 V / 5 A
Förpackning
Box

Mått och vikter

Djup
8,1  mm
Byggdjup (tum)
0,319  inch
Höjd
13,3  mm
Bygghöjd (tum)
0,524  inch
Höjd lägstbyggande
10,1  mm
Bredd
9,4  mm
Byggbredd (tum)
0,37  inch
Nettovikt
0,636  g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Systemparametrar

Produktfamilj
OMNIMATE Signal – serie BL/SL 2.50
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT lödanslutning
Delning i mm (P)
2,5  mm
Delning i tum (P)
0,098  "
Anslutningsvinkel
180°
Antal poler
3
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2  mm
Tolerans för stiftlängd
+0,1 / -0,1 mm
Dimensioner för lödstift
0,8 x 0,8 mm
Dimensioner för lödstift = d-tolerans
+0,02 / -0,02 mm
Diameter bestyckningshål (D)
1,3  mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
5  mm
L1 i tum
1,968  "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Stickcykler
25

Materialdata

Isoleringsmaterial
PA 66
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
CTI (Comparative Tracking Index)
≥ 600
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Kopparlegering
Kontaktyta
förtennad
Typ av förtenning
matt
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
−40  °C
Lagertemperatur, max.
70  °C
Driftstemperatur, min.
−40  °C
Driftstemperatur, max
105  °C

Märkdata enligt IEC

testad enligt standard
IEC 61984
Märkström, min. antal poler (Tu=20°C)
6  A
Märkström, min. antal poler (Tu=40°C)
6  A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320  V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320  V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
80  V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5  kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5  kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5  kV

Märkdata enligt CSA

Märkspänning (användargrupp B / CSA)
150  V
Märkström (användargrupp B / CSA)
5  A

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
150  V
Märkström (användargrupp B / UL 1059)
5  A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
260  mm
VPE-bredd
165  mm
VPE-höjd
54  mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
