SLD 5.08V/12/90B 3.2 SN OR BX

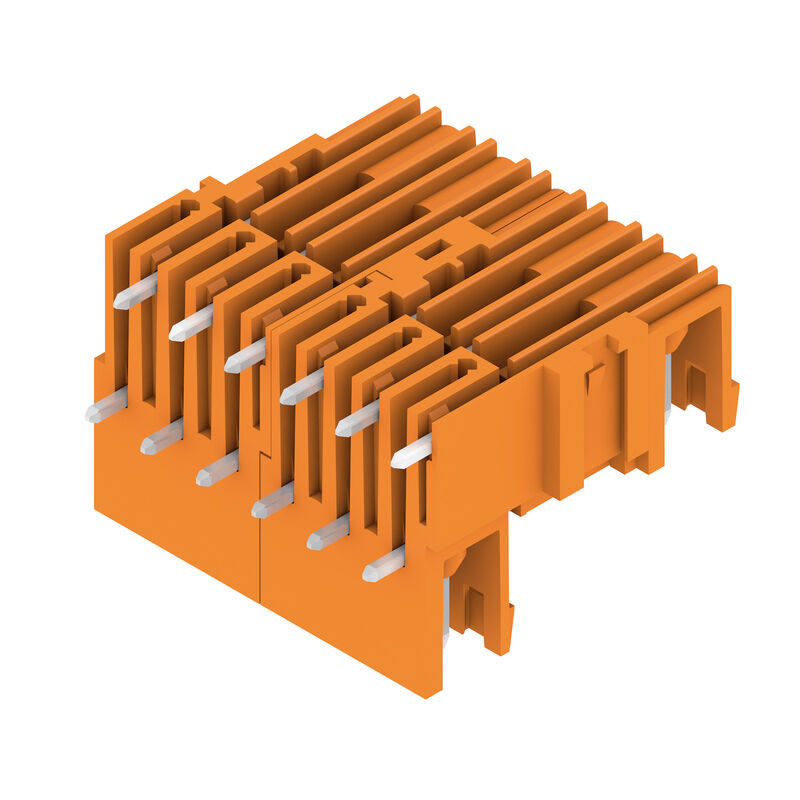

Product image
SLD 5.08V/12/90B 3.2 SN OR BX

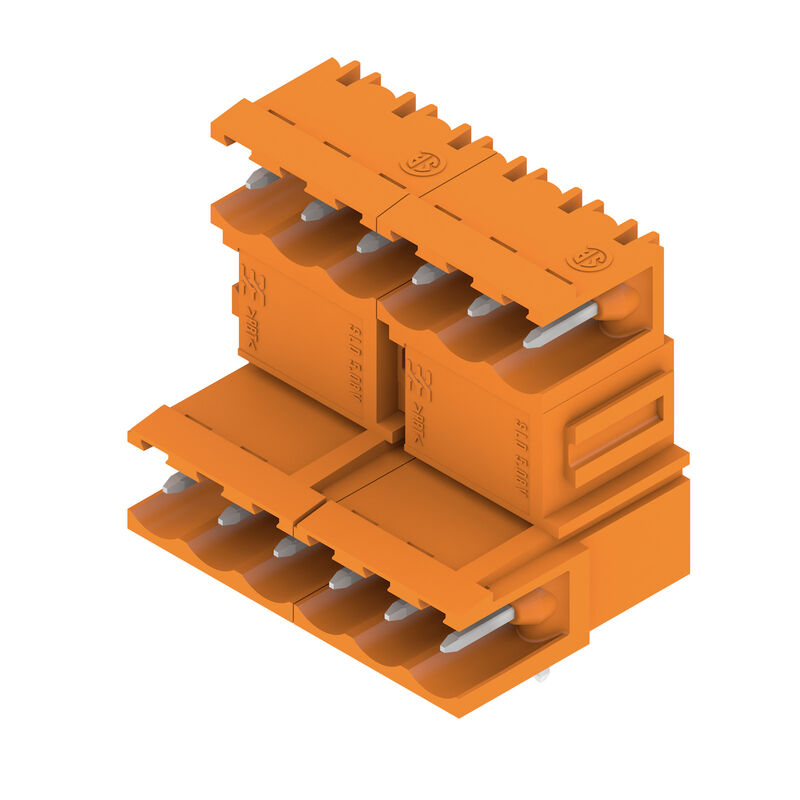

Product image
SLD 5.08V/12/90B 3.2 SN OR BX
Dimensional drawing

SLD 5.08V/12/90B 3.2 SN OR BX

Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 12, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Item No. 1726320000
Download data sheet Engineering Support Product Downloads
Accessories 10 Is counterpart of 21 Related products 12
Agréments Datos generales para pedido Dimensions et poids Conformité environnementale du produit System specifications Material data Datos nominales conformes a IEC Rated data acc. to CSA UL 1059에 따른 정격 데이터 Emballage Nota importante 분류

Agréments

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Datos generales para pedido

Ausfuehrung
Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 12, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
Best.-Nr.
1726320000
Art
SLD 5.08V/12/90B 3.2 SN OR BX
GTIN (EAN)
4032248061297
VPE
50 Штука
Продуктное отношение
IEC: 320 V / 17 A
UL: 300 V / 10 A
Упаковка
Ящик

Dimensions et poids

Tiefe
22 mm
Tiefe (inch)
0,866 inch
Höhe
28,7 mm
Altezza (pollici)
1,13 inch
가장 낮은 버전의 높이
26,2 mm
Breite
33,02 mm
Width (inches)
1,3 inch
Nettogewicht
9,469 g

Conformité environnementale du produit

RoHS-Konformitätsstatus
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

System specifications

Produktfamilie
OMNIMATE Signal - série BL/SL 5.08
Anschlussart
Áramköri lap csatlakozás
Montage auf der Leiterplatte
THT solder connection
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
90°
Количество полюсов
12
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0.1 / -0.3 mm
Lötstift-Abmessungen
d = 1.2 mm
Octagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
25,4 mm
L1 in inches
1 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging cycles
25

Material data

Isolierstoff
PBT
Farbe
arancione
Farbtabelle (ähnlich)
RAL 2000과 유사
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-alloy
Kontaktoberfläche
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
11 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
9,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
250 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

UL 1059에 따른 정격 데이터

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Emballage

Verpackung
Boîte
VPE Länge
159 mm
VPE Breite
137 mm
VPE Höhe
62 mm

Nota importante

IPC-Konformität
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hinweise
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 줄 간격: 구멍 레이아웃 참조
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
