EM120-RTU-MID

EM120-RTU-MID

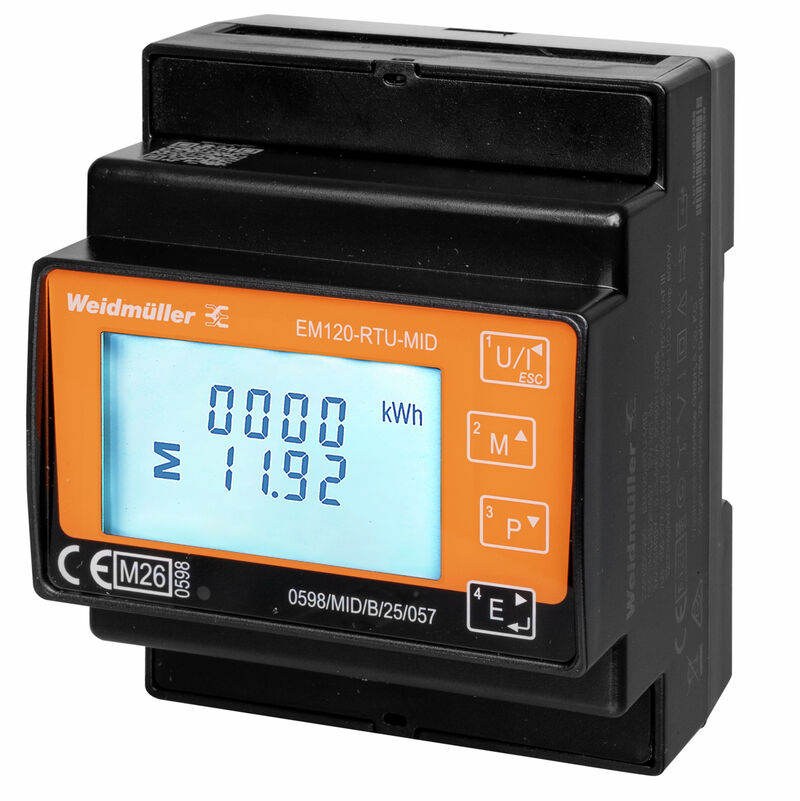

Effektmätning/-visning för 1-, 3-fasnät, användning av CT, impulsutgång,, Modbus RTU, MID-godkännande

Produkt-ID 3099200000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 18
Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Mätström ingång Mätspänning ingång Kommunikation Ingångar/utgångar Registrering av mätdata Tekniska data Isolationskoordination Anslutningsdata Klassificeringar

Allmänna beställningsdata

Utförande
Effektmätning/-visning för 1-, 3-fasnät, användning av CT, impulsutgång,, Modbus RTU, MID-godkännande
Art.nr.
3099200000
Typ
EM120-RTU-MID
GTIN (EAN)
4099987133821
Förp.
1  items

Mått och vikter

Djup
65  mm
Byggdjup (tum)
2,559  inch
Höjd
94,5  mm
Bygghöjd (tum)
3,72  inch
Bredd
72  mm
Byggbredd (tum)
2,835  inch
Nettovikt
0  g

Temperaturer

Lagertemperatur
-40 °C...70 °C
Fuktighet vid lagringstemperatur
0...90 % (ingen daggbildning)
Drifttemperatur
-25 °C...55 °C
Fuktighet vid driftstemperatur
0...90 % (ingen daggbildning)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
No SVHC above 0.1 wt%

Mätström ingång

Anslutning AC-ingångsledning
Direkt vid apparaten
Kapslingsmaterial
Plast
max. Ström
5000 A
Mätning av differensmotstånd
Nej
Mätnoggrannhet för ström
0,5  %
Strömmätningskanaler
3

Mätspänning ingång

Frekvensområde, max.
60  Hz
Frekvensområde, min.
50  Hz
Fyrtrådigt system
Ja
Lågspänningsnät
1 phase 2 wire (L + N)
3 phase 3 wire (L1 + L2 + L3)
3 phase 4 wire (L1 + L2 + L3 + N)
Mätnoggrannhet för spänning
0,5  %
Mätområde, spänning L-L, AC
400 V
Mätområde, spänning L-N, AC
3 x 230 V
Spänningstyp
AC
Tretrådigt system
Ja

Kommunikation

Adressering
1 - 247
Baudhastighet
9600/19200/38400 bit/s
Kommunikation
bidirektional
Paritet
rak
ingendera
ej rak
Stoppbitar
1
2
Gränssnitt
RS485
Protokoll
Modbus RTU

Ingångar/utgångar

Digitalutgång konfigurerbar
Ja
Typ av ingång
Sekundärsida i en strömomvandlare 0-1 A eller 0-5 A
3-fas AC (3P, 3P +N)
Digitala ingångar
0
Digitala utgångar
2
Antal impulsutgångar
0
Temperaturingång
Nej

Registrering av mätdata

Programvara
EM konfigurationsverktyg

Tekniska data

Effektfaktor ingång
1 %
Indikering
LCD
Indikering övervakning (Monitor)
LCD
ingångsfrekvens
50/ 60 Hz
max. Ström
5000 A
Monteringstyp
DIN-skena
Mätnoggrannhet
Klass 0,5
Nedsmutsningsgrad
2
Skyddsklass
IP51
Utförande
Effektmätning/-visning för 1-, 3-fasnät
användning av CT
impulsutgång,
Modbus RTU
MID-godkännande
Visningsvärde
Spänning
strömmätvärde
Skenbar effekt
Reaktiv effekt
Effektfaktor
Frekvens
Importera/exportera efterfrågan på aktiv effekt
Totalt import/export av aktiv energi
Totalt import/export av reaktiv energi
Totalt efterfrågan på systemeffekt
Mätområde, spänning L-N, AC
3 x 230 V
Mätområde, spänning L-L, AC
400 V
Överspänningskategori
III
Spänningsförsörjning
230 V AC
400 V AC
Matarspänning
230 V
Tretrådigt system
Ja
Fyrtrådigt system
Ja
Registreringsfrekvens 50/60 Hz
14,4  kHz
Kontinuerliga mätningar
Ja
Mätresultat per sekund
100  ms
Mätning av differensmotstånd
Nej
Strömmätningskanaler
3
Mätnoggrannhet för spänning
0,5  %
Mätnoggrannhet för ström
0,5  %
Mätnoggrannhet för aktiv energi (kWh, …/5 A)
Klass 0,5

Isolationskoordination

Isolationsspänning in- resp. utgång/matning
4 kVeff / 1 min.
Nedsmutsningsgrad
2
noggrannhetsklass
0,5
Stöthållspänning
6 kV (1,2/50 µs)
Överspänningskategori
III

Anslutningsdata

Avisoleringslängd
8  mm
Anslutningstyp
Skruvanslutning
Ledardiameter, entrådig min.
0,5  mm²
Ledardiameter, entrådig max.
1,5  mm²
Ledararea, fintrådig, min.
0,5  mm²
Ledardiameter, fintrådig, max.
2,5  mm²
Ledardiameter, fintrådig, 2 klämbara ledare, min.
0,5  mm²
Ledardiameter, fintrådig, 2 klämbara ledare, max.
1,5  mm²

Klassificeringar

ETIM 6.0
EC002301
ETIM 7.0
EC002301
ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 9.0
27-14-23-30
ECLASS 9.1
27-21-03-01
ECLASS 10.0
27-14-23-30
ECLASS 11.0
27-14-23-30
ECLASS 12.0
27-14-23-30
ECLASS 13.0
27-14-23-30
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30
