FSR0335024 FG
Produktbild
FSR0335024 FG
Schaltbild
View of Pins from below
FSR0335024 FG
Diagramm
FSR0335024 FG
Diagramm
FSR0335024 FG
Maßbild
FSR0335024 FG
Typenschlüssel

FSR0335024 FG

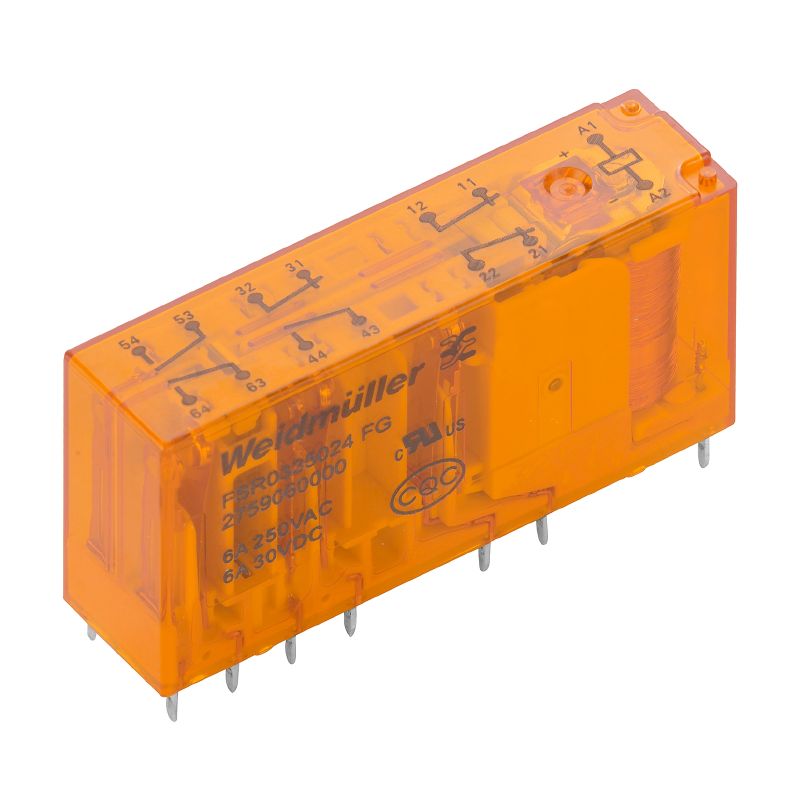

SAFESERIES, Relais mit zwangsgeführten Kontakten 3 Öffner und 3 Schließer, zwangsgeführt (EN 61810-3 Typ A) AgSnO vergoldet, Nennsteuerspannung: 24 V DC ±10 %, Dauerstrom: 6 A, Steckanschluss, Prüftaste vorhanden: Nein

Art.-Nr. 2759060000
Datenblatt herunterladen Engineering Support Produkt Downloads
Ist Einzelteil von 1 Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Bemessungsdaten UL Steuerseite Lastseite Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319258/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E224238

Allgemeine Bestelldaten

Ausfuehrung
SAFESERIES, Relais mit zwangsgeführten Kontakten 3 Öffner und 3 Schließer, zwangsgeführt (EN 61810-3 Typ A) AgSnO vergoldet, Nennsteuerspannung: 24 V DC ±10 %, Dauerstrom: 6 A, Steckanschluss, Prüftaste vorhanden: Nein
Best.-Nr.
2759060000
Art
FSR0335024 FG
GTIN (EAN)
4064675266174
VPE
5 Stück

Abmessungen und Gewichte

Tiefe
24 mm
Tiefe (inch)
0,945 inch
Höhe
50 mm
Höhe (inch)
1,968 inch
Breite
13 mm
Breite (inch)
0,512 inch
Nettogewicht
24 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…85 °C
Feuchtigkeit
5…85%, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Bemessungsdaten UL

Zertifikat-Nr. (cURus)
E224238

Steuerseite

Rated control voltage
24 V DC ±10 %
Nennstrom DC
21 mA
전원 정격
500 mW
Сопротивление катушки
1152 Ω ± 10 %
Statusanzeige
Nein

Lastseite

Tension de commutation nominale
250 V AC
Continuous current
6 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Schaltspannung AC, max.
400 V
Schaltspannung DC, max.
250 V
min. Schaltleistung
2 mA @ 24 V
4 mA @ 12 V
10 mA @ 5 V
유입 전류
30 A / 20 ms
Schaltleistung AC (ohmsch), max.
1500 VA
Schaltleistung DC (ohmsch), max.
144 W @ 24 V
Inkopplingsfördröjning
<20 ms
Ausschaltverzögerung
<20 ms
Kontaktausführung
3 Öffner und 3 Schließer, zwangsgeführt (EN 61810-3 Typ A) (AgSnO vergoldet)
Mechanische Lebensdauer
10 x 106 Schaltungen

Allgemeine Daten

Operating altitude
≤ 2000 m
Pulsador de prueba disponible
Nein
Farbe
transparent
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Relaishaube
  • Brennbarkeitsklasse nach UL94:
    V-2
  • Komponente:
    Relaisgrundkörper
  • Brennbarkeitsklasse nach UL94:
    V-0

Isolationskoordination

Insulation coordination according to
IEC 61810-1
Bemessungsspannung
250 V
Verschmutzungsgrad
2
Überspannungskategorie
III
Clearance and creepage distances for control side - load side
≥ 8 mm
Spänningstålighet styrsida - lastsida
4 kVeff / 1 min
Art der Isolation Eingang - Ausgang
verstärkte Isolierung
Dielectric strength of neighbouring contacts
2,5 kVeff/ 1 min
Art der Isolation benachbarte Kontakte
Basisisolierung
Spannungsfestigkeit offener Kontakt
1,5 kVeff / 1 min
Stehstoßspannung Eingang - Ausgang
10 kV (1,2/50 µs)
Stehstoßspannung benachbarte Kontakte
5 kV (1,2/50 µs)
Stupeň krytí
IP50

Erweiterte Angaben Zulassungen / Normen

Certificate No. (cURus)
E224238

Anschlussdaten

Leiteranschlusstechnik
Steckanschluss

Klassifikationen

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
