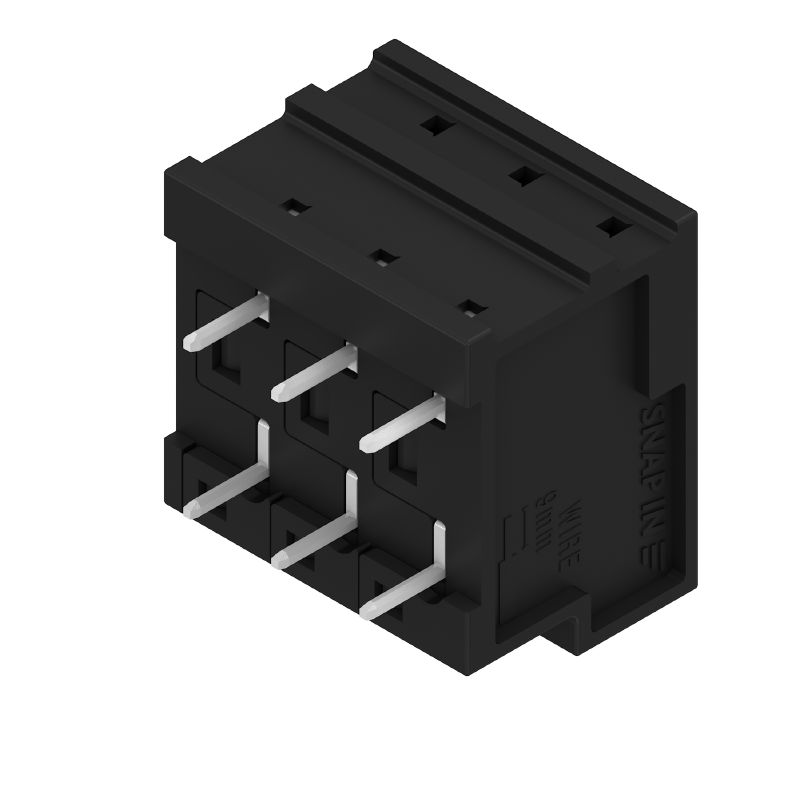

Zacisk płytki drukowanej, Zacisk płytki drukowanej, Połączenie lutowane THT/THR, Raster w mm (P): 5.00 mm, Liczba biegunów: 3, Tube

Cikkszám 2913610000
Download foglio dati Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Zacisk płytki drukowanej, Zacisk płytki drukowanej, Połączenie lutowane THT/THR, Raster w mm (P): 5.00 mm, Liczba biegunów: 3, Tube
Nr zam.
2913610000
Typ
MTS 5/03 H T4 B T
GTIN (EAN)
4099986539600
Ilość
29 szt.
parametry produktu
IEC: 400 V / 32 A / 0.5 - 4 mm²
UL: 300 V / 20 A / AWG 20 - AWG 12
opakowanie
Tube

Wymiary i masa

Głębokość
18,85 mm
Głębokość (cale)
0,742 inch
Wysokość
16,7 mm
Wysokość (cale)
0,657 inch
Najmniejsza wysokość montażu
13,2 mm
Szerokość
17,3 mm
Szerokość (cale)
0,681 inch
Масса нетто
4,8 g

Temperatury

Ambient temperature
-50 °C…80 °C
Installation temperature
-50 °C to +70 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE 4.0
Metoda wykonywania złącz
SNAP IN z przyciskiem aktywacji
Właściwość, punkt zaciskowy
WireReady
montaż na płytce drukowanej
Połączenie lutowane THT/THR
Kierunek odejścia przewodu
90°
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
Liczba biegunów
3
liczba rzędów z biegunami
1
Liczba rzędów
1
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
0,6 x 0,8 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
Długość odizolowania
9 mm
Tolerancja długości zdejmowania izolacji
  • min.:
    8 mm
  • max.:
    10 mm
L1 in mm
10 mm
L1 in inches
0,394 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20
Защита от прикосновения согласно DIN VDE 57 106
fingersäker
Skyddsklass
IP20

Dane materiałowe

Materiał izolacyjny
PA 9T
Barwny
czarny
kolor elementów uruchamiających
zielony
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Typ cynowania
matowe
Storage temperature, min.
-25 °C
Temperatura magazynowania, max.
55 °C
-50 °C
Temperatura pracy, max.
80 °C

Przewody pasujące do złącza

Clamping range, min.
0,34 mm²
Clamping range, max.
4 mm²
Wire connection cross section AWG, min.
AWG 20
결선 단면규격 AWG, 최대
AWG 12
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
med AEH med krage DIN 46 228/4, min.
0,34 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
średnica zewnętrzna izolacji, maks.
4 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,34 mm
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025870000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004050000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025860000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0542500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025950000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0282800000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0635100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0186500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9019160000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004080000

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
32 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
32 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
32 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
32 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV

Dane znamionowe wg CSA

przekrój przyłącza przewodu AWG, min.
AWG 20
przekrój przyłącza przewodu AWG, maks.
AWG 12

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa F / UL 1059)
420 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 20
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.
Odstęp izolacyjny po izolacji, min.
5,6 mm
Odstęp izolacyjny powietrzny, min.
4 mm

Ważna informacja

Conformidad con IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Przez transport może się czasem zdarzyć, że zaciski będą już zamknięte. Produkty pozostają w pełni funkcjonalne. Aby ponownie aktywować funkcję SNAP IN, naciśnij przycisk zwalniający.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
