SAIL-M8BG-4S3.0U
SAIL-M8BG-4S3.0U
Dibujo acotado
SAIL-M8BG-4S3.0U
Esquema de polos
Socket
SAIL-M8BG-4S3.0U
Esquema de conexiones
SAIL-M8BG-4S3.0U
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8BG-4S3.0U

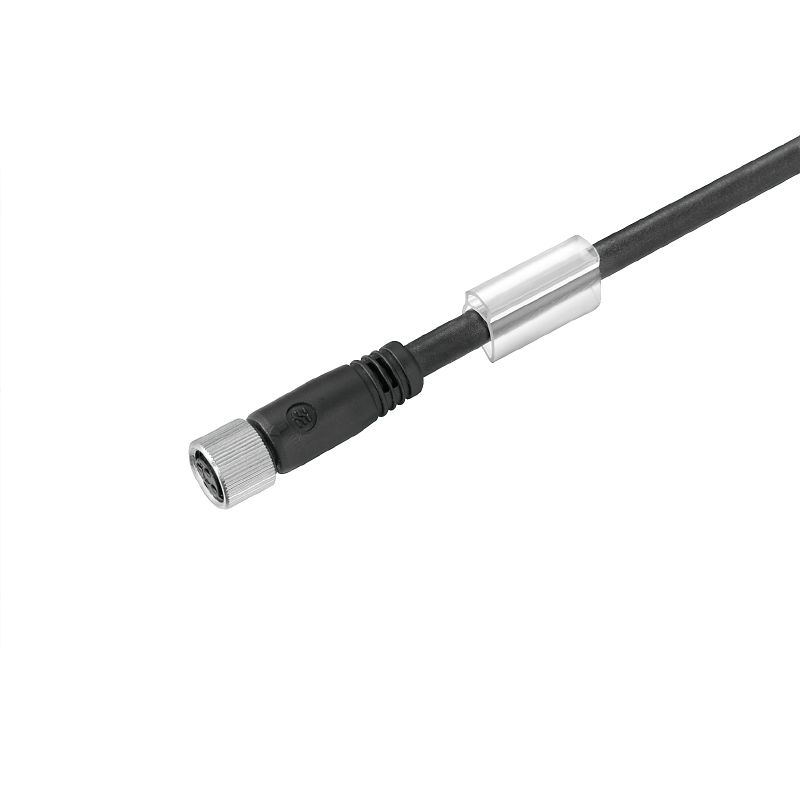

Cable para sensores y actuadores, Abierto por un lado, M8, Número de polos : 4, 3 m, Conector hembra, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1906610300
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 6 Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Normas Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Datos generales para pedido

Versión
Cable para sensores y actuadores, Abierto por un lado, M8, Número de polos : 4, 3 m, Conector hembra, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Código
1906610300
Tipo
SAIL-M8BG-4S3.0U
GTIN (EAN)
4032248530359
Cantidad
1  Pieza

Dimensiones y pesos

Peso neto
125  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Datos técnicos del cable

Aceleración
5  m/s²
Aislamiento
PP
Apantallado
Sí
Apto para cadena de arrastre
Sí
Ciclos de flexión
2 Mio
Color de revestimiento
negro
Código de color
marrón
negro
azul
blanco
Diámetro exterior
5.1 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
No
Longitud de cable
3  m
Longitud del conductor configurable
No
Material de la funda
PUR
Número de polos
4
Radio de flexión mín., con movimiento
12 x diámetro del conductor
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
0  °/m
Resistente a las salpicaduras de soldadura
No
Retardo de llama
Según IEC 60332-2
Reticulado por radiación
No
Sección del conductor
0,34  mm²
Velocidad
100  m/s

Datos técnicos generales

calibre de llave
9  mm
Ciclos de enchufado
≥ 100
Codificación
Codificación A
Corriente nominal
4  A
Grado de polución
3
LED
No
Material capotas
PUR
Material del anillo roscado
Fundición inyectada de cinc
Par de apriete
M8: 0,5 - 0,6 Nm
puenteado
No
Rango de temperatura caja
-25…+85 °C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M8
Superficie de contacto
bañado en oro
Tensión nominal
30  V
Tipo de protección
IP65
IP66
IP67
IP68
atornillado
Versión
Conector hembra, recto

Propiedades eléctricas

Resistencia del aislamiento
108 Ω
Tensión nominal
30  V

Normas generales

Conector norma
IEC 61076-2-104
N.º de certificado (cULus)
E307231

Normas

Conector norma
IEC 61076-2-104

Conector izquierdo

Clavija de conexión izquierda
M8, IP67, contacto hembra, recto, Plástico, con apantallamiento

Conector derecho

Clavija de conexión derecha
extremo conductor libre

Clasificaciones

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
