SLD 5.08V/26/90 3.2 SN OR BX

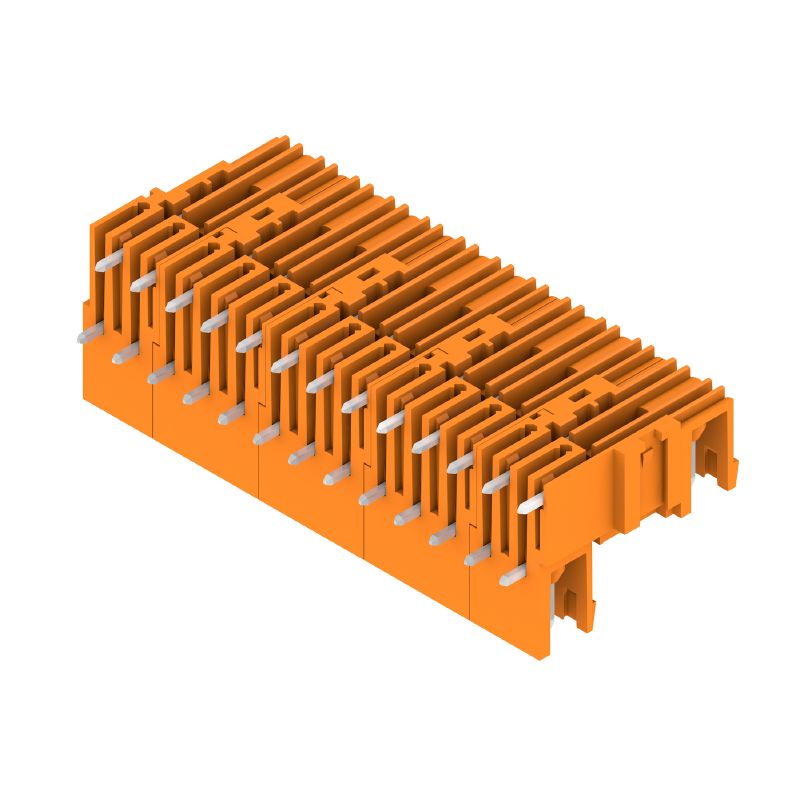

Obrázek výrobku
SLD 5.08V/26/90 3.2 SN OR BX
Obrázek výrobku
SLD 5.08V/26/90 3.2 SN OR BX
Dimensional drawing

SLD 5.08V/26/90 3.2 SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, otevřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 26, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

Référence produit 1725280000
Adatlap letöltése Technická podpora Dokumenty ke stažení
Příslušenství 5 Je protikusem 16 Příbuzné výrobky 25
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, otevřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 26, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Číslo objednávky
1725280000
Typ
SLD 5.08V/26/90 3.2 SN OR BX
GTIN (EAN)
4032248060689
Množství
10 ks
Údaje výrobku
IEC: 320 V / 17 A
UL: 300 V / 10 A
Balení
Box

Rozměry a hmotnosti

Hloubka
22 mm
Hloubka (v palcích)
0,866 inch
Výška
28,7 mm
Hauteur (pouces)
1,13 inch
Nejvyšší nebo nejnižší verze
26,2 mm
Šířka
68,58 mm
Šířka (v palcích)
2,7 inch
Čistá hmotnost
21,712 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
90°
Počet pólů
26
Number of solder pins per pole
1
Pájecí kolík, délka (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Rozměry pájecích pinů
d = 1,2 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
60,96 mm
L1 v palcích
2,4 "
Počet řad
2
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Cykly zapojování
25

Údaje o materiálu

Izolační materiál
PBT
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
11 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
9,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
250 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Verpackung
Box
VPE Länge
152 mm
VPE Breite
135 mm
VPE Höhe
36 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Odstupy mezi řadami: viz rozvržení otvorů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
