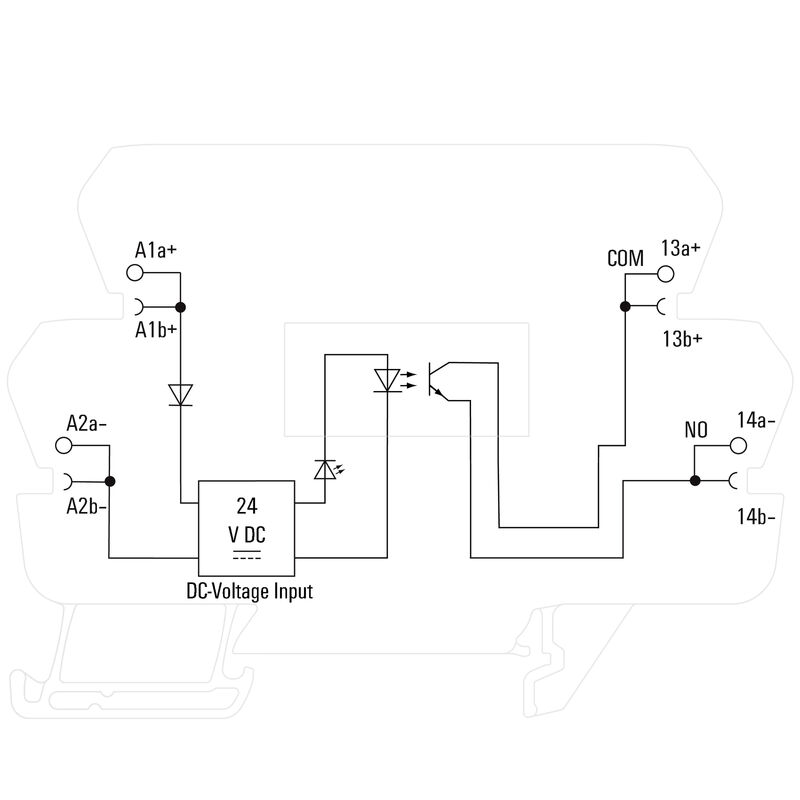

Esquema de conexiones
TOPL 24VDC 48VDC0.5A
Dimensional drawing
TOPL 24VDC 48VDC0.5A
Miscellaneous

TOPL 24VDC 48VDC0.5A

TERMSERIES-compact, Relé de estado sólido, Tensión de mando nominal: 24 V DC ±20 % , Tensión nominal de conexión: 5...48 V DC, Intensidad permanente: 500 mA, PUSH IN

N.º de artículo 2773670000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 27 Productos relacionados 3
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Probabilidad de avería Conformidad medioambiental del producto Lado de mando Lado de carga Datos generales Coordinación de aislamiento Datos de conexión Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

Datos generales para pedido

Versión
TERMSERIES-compact, Relé de estado sólido, Tensión de mando nominal: 24 V DC ±20 % , Tensión nominal de conexión: 5...48 V DC, Intensidad permanente: 500 mA, PUSH IN
Código
2773670000
Tipo
TOPL 24VDC 48VDC0.5A
GTIN (EAN)
4064675037446
Cantidad
10 Pieza

Dimensiones y pesos

Profundidad
62,5 mm
Profundidad (pulgadas)
2,461 inch
Altura
89,4 mm
Altura (pulgadas)
3,52 inch
Anchura
6,4 mm
Anchura (pulgadas)
0,252 inch
Peso neto
28 g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura ambiente
-40 °C…60 °C
Humedad
5 -85 % de humedad relativa, Tu = 40 °C, sin condensación

Probabilidad de avería

MTTF
748 a

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1

Lado de mando

Tensión de mando nominal
24 V DC ±20 %
Intensidad nominal DC
7 mA
Potencia nominal
340 mW
Indicador de estado
LED verde
Conexión de protección
Diodo supresor

Lado de carga

Tensión nominal de conexión
5...48 V DC
Intensidad permanente
0.5 A
Frecuencia de conex. máx. con carga nom.
10 Hz
Intens. de conexión nominal
500 mA
Retardo de conexión
40 µs
Retardo en la desconexión
418 µs
Caída de tensión con carga máxima
< 1 V
Resistente a cortocircuitos
No
Conexión de protección lado de carga
Diodo supresor
Tipo de contacto
1 Contacto normalmente abierto (Transistor bipolar)

Datos generales

Altitud de funcionamiento
≤ 2000 m
sobre el nivel del mar
Carril de montaje
TS 35
Pulsador de prueba disponible
No
Color
negro
Componente de índice de inflamabilidad UL94
  • Componente:
    Caja
  • Índice de inflamabilidad UL94:
    V-0
  • Componente:
    Indicador de estado del relé
  • Índice de inflamabilidad UL94:
    V-2
  • Componente:
    Pulsador
  • Índice de inflamabilidad UL94:
    V-0

Coordinación de aislamiento

Grado de polución
2
Categoría de sobretensión
III
Distancia de fuga y aire Entrada/Salida
≥ 8 mm
Resistencia a tensiones eléctricas, E/S
4 kVeff / 1 Min.
Tipo de aislamiento en entrada y salida
aislamiento reforzado
Tipo de protección
IP20

Datos de conexión

Longitud de desaislado
9 mm
Técnica de conexión de conductores
PUSH IN
Longitud de desaislado, conexión nominal
9 mm
Sección de embornado, conexión nominal
1,5 mm²
Sección de embornado, mín.
0,14 mm²
Sección de embornado, máx.
2,5 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Sección de conexión del conductor, rígido, min.
0,5 mm²
Sección de conexión del conductor, rígido, max.
1,5 mm²
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 26
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 14
Sección de conexión del conductor, flexible, mín.
0,35 mm²
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 26
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 14
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
1,5 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.
0,5 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.
1,5 mm²
Dimens. caña destornillador
0,6 x 3,5 mm

Clasificaciones

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
