VCG 24V EX 4 M20X1.5
VCG 24V EX 4 M20X1.5
VCG 24V EX 4 M20X1.5

VCG 24V EX 4 M20X1.5

Art.-Nr. 2593150000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 6
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen EX-Schutz-Daten Allgemeine Daten Bemessungsdaten IEC / EN Anschlussdaten Allgemeine Daten Bemessungsdaten IECEx/ATEX/cUL Garantie Klassifikationen Zulassungen

Allgemeine Bestelldaten

Best.-Nr.
2593150000
Art
VCG 24V EX 4 M20X1.5
GTIN (EAN)
4050118605136
VPE
1  Stück

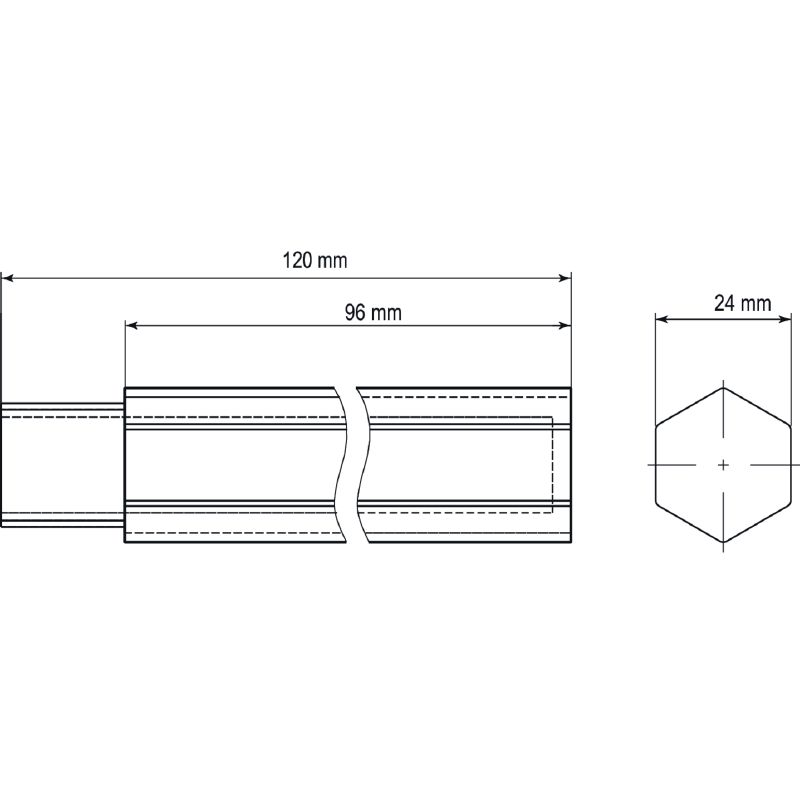

Abmessungen und Gewichte

Höhe niedrigstbauend
96  mm
Breite
24  mm
Breite (inch)
0,945  inch
Länge
120  mm
Länge (inch)
4,724  inch
Durchmesser
28  mm
Nettogewicht
300  g

Temperaturen

Lagertemperatur
-30 °C...60 °C
Betriebstemperatur
-30 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
No SVHC above 0.1 wt%

EX-Schutz-Daten

ATEX - Kennzeichnung Staub
IEC Ex BAS 18.0085X
Ex ia IIIC T85 °C Da
(-30 °C≤Ta≤50 °C)
ATEX - Kennzeichnung Gas
18ATEX0141X
II 1GD
Ex ia II T6 Ga
(-30 °C≤Ta≤50 °C)
Eingangsleistung, max. PI
2 W
Eingangsspannung, max. Ui
50  V
Eingangsstrom, max. Ii
0,8  A
Innere Kapazität, max. CI
0 nF
Innere Induktivität, max. LI
60 µH

Allgemeine Daten

Ausführung
Einschraubgehäuse Stainless Steel
Bauform
gerade
M20 x 1.5
Farbe
silber
Kompatibel mit H1-BUS gemäß FIELD BUS FOUNDATION
Gemäß IEC 61158-2
Schutzart
IP67
Segment
Messen - Steuern - Regeln

Bemessungsdaten IEC / EN

Ableitstrom Imax (8/20µs) Ader-Ader
20 kA
Ableitstrom Imax (8/20µs) Ader-PE
20 kA
Ableitstrom In (8/20µs) Ader-Ader
10 kA
Ableitstrom In (8/20µs) Ader-PE
10 kA
Anforderungsklasse nach IEC 61643-21
D1
C1
C2
C3
Ansprechzeit / Rückfallzeit
< 1 ns
Blitzprüfstrom, Iimp (10/350 µs) Ader-Ader
2 kA
Blitzprüfstrom, Iimp (10/350 µs) Ader-PE
2 kA
Einfügungsdämpfung
30 MHz
Eingangsspannung, max. Ui
50  V
Frequenzbereich, max.
30  MHz
Frequenzbereich, min.
0  Hz
Nennspannung (DC)
24 V
Nennspannung (DC) max
33  V
Normen
IEC 61643-21
IEC 60079-0
IEC 60079-11
Schutzpegel UP (typ.)
< 1300 V
Schutzpegel UP Ader - Ader
44  V
Schutzpegel UP Ader - PE
864  V
Spannungsfestigkeit bei FG gegen PE
≥ 500 V

Anschlussdaten

Querschnitt
1  mm²
Leiteranschlusstechnik
Leitungslänge 250 mm (min.)

Allgemeine Daten

Schutzart
IP67
Farbe
silber

Bemessungsdaten IECEx/ATEX/cUL

ATEX - Kennzeichnung Staub
IEC Ex BAS 18.0085X
Ex ia IIIC T85 °C Da
(-30 °C≤Ta≤50 °C)
ATEX - Kennzeichnung Gas
18ATEX0141X
II 1GD
Ex ia II T6 Ga
(-30 °C≤Ta≤50 °C)

Garantie

Zeitraum
5 Jahre

Klassifikationen

ETIM 6.0
EC000943
ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 9.0
27-13-08-07
ECLASS 9.1
27-13-08-07
ECLASS 10.0
27-13-08-07
ECLASS 11.0
27-13-08-07
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
ROHS
Konform
