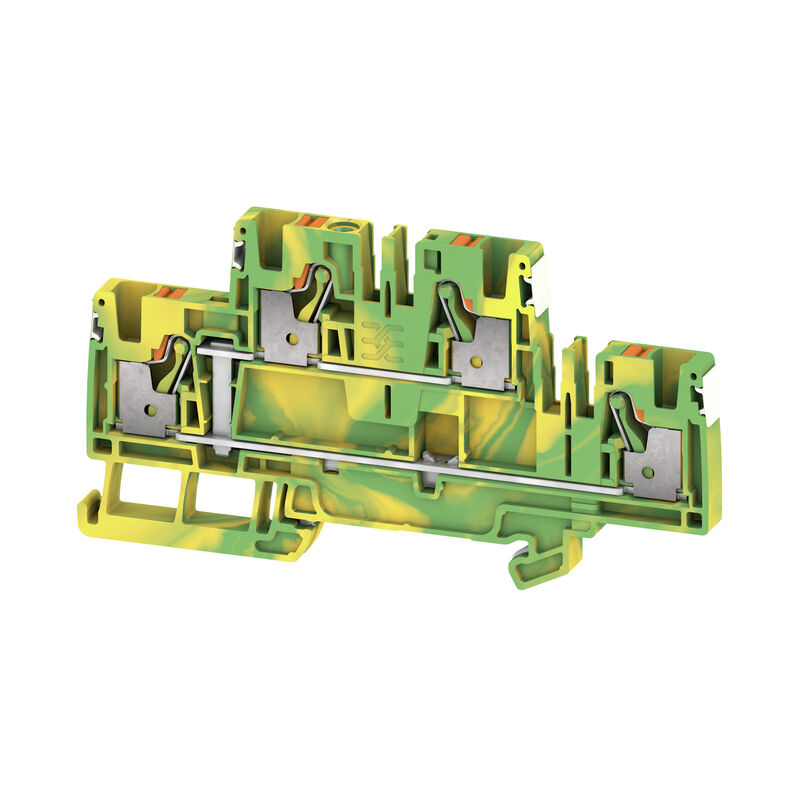

A2T 4 PE DL
A2T 4 PE DL
A2T 4 PE DL

A2T 4 PE DL

接地型接线端子, PUSH IN, 4 mm², 800 V, 绿/黄

商品编号 2675200000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 83 相关商品 1077
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 额定数据IECEx/ATEX 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 通用的 额定数据 分类

审批

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURusEX 证书号
E184763

通用订货数据

Változat
接地型接线端子, PUSH IN, 4 mm², 800 V, 绿/黄
Rendelési szám
2675200000
Típus
A2T 4 PE DL
GTIN (EAN)
4050118817553
Qty.
50 PC

尺寸和重量

Mélység
53,5 mm
深度 (英寸)
2,106 inch
深度（含 DIN 导轨）
54,5 mm
Magasság
100 mm
高度 (英寸)
3,937 inch
Szélesség
6,1 mm
宽度 (英寸)
0,24 inch
净重
26,16 g

温度

Tárolási hőmérséklet
-25 °C...55 °C
주변 온도
-5 °C…40 °C
最小持续工作温度
-60 °C
最大持续工作温度
130 °C

环保产品合规

RoHS megfelelőségi állapot
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

基础材料
Wemid
颜色编码
绿/黄
阻燃等级符合 UL 94
V-0

额定数据IECEx/ATEX

Сертификат № (ATEX)
TUEV16ATEX7909U
Certificate No. (IECEX)
IECEXTUR16.0036U
导线最大压接面积(ATEX)
4 mm²
Wire cross section max. (IECEX)
4 mm²

系统特征值

必须的端板
是
电位数量
1
层数
2
每层压接点数量
2
每层电位点数量
1
安装导轨已装备
TS 35
PE 功能
是
PEN功能
无

其它技术参数

安装方式
TS 35
开放端
右方

可压接导线 (其它联接)

Тип соединения, дополнительное соединение
PUSH IN

可压接导线 (额定联接)

6 mm²
- 不带塑料套的线端金属包头管部长度 DIN 46228/1
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      10 mm
  • 导线连接 截面积:
    • 最小:
      0,5 mm²
    • 最大:
      1 mm²
  • 管长度:
    • 最小:
      7 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      1,5 mm²
    • 最大:
      2,5 mm²
  • 管长度:
    • 最小:
      9 mm
    • 最大:
      15 mm
  • 导线连接 截面积:
    • 最小:
      4 mm²
    • 最大:
      6 mm²
- 带塑料套的线端金属包头管部长度 DIN 46228/4
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      0,5 mm²
    • 最大:
      1 mm²
  • 管长度:
    • 最小:
      8 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      1,5 mm²
    • 最大:
      2,5 mm²
  • 管长度:
    • 最小:
      10 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 标称:
      4 mm²
Connection direction
上方
Ledardiameter, AWG, max
AWG 12
Stripping length
12 mm
Type of connection
PUSH IN
Калибровая пробка согласно 60 947-1
A4
压接范围，最小
0,14 mm²
双线管状端头 最大导线横截面
1,5 mm²
双线管状端头 最小导线横截面
0,5 mm²
双线管状端头的管长度
  • 管长度:
    • 最小:
      8 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      0,5 mm²
    • 最大:
      1,5 mm²
导线最小压接面积 AWG
AWG 26
导线连接截面积，单股硬导线，最大
4 mm²
导线连接截面积，单股硬导线，最小
0,14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
6 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0,14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
4 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0,14 mm²
接线截面积，多股线，最大
6 mm²
接线截面积，多股线，最小
0,14 mm²
最大压接面积 软导线
6 mm²
最小多股导线接线截面积
0,14 mm²
联接点数量
4
螺丝刀口尺寸
0.6 x 3.5 mm

通用的

Normy
IEC 60947-7-2
przekrój przyłącza przewodu AWG, min.
AWG 26
Укомплектованная монтажная рейка
TS 35
결선 단면규격 AWG, 최대
AWG 12

额定数据

额定横截面
4 mm²
额定电压
800 V
相邻端子的额定电压
800 V
额定直流电压
800 V
标准
IEC 60947-7-2
体积电阻率符合 IEC 60947-7-x 标准
1 mΩ
相邻端子的额定浪涌电压
8 kV
功率损耗符合 IEC 60947-7-x
1,02 W

分类

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-04
ECLASS 15.0
27-25-01-04
