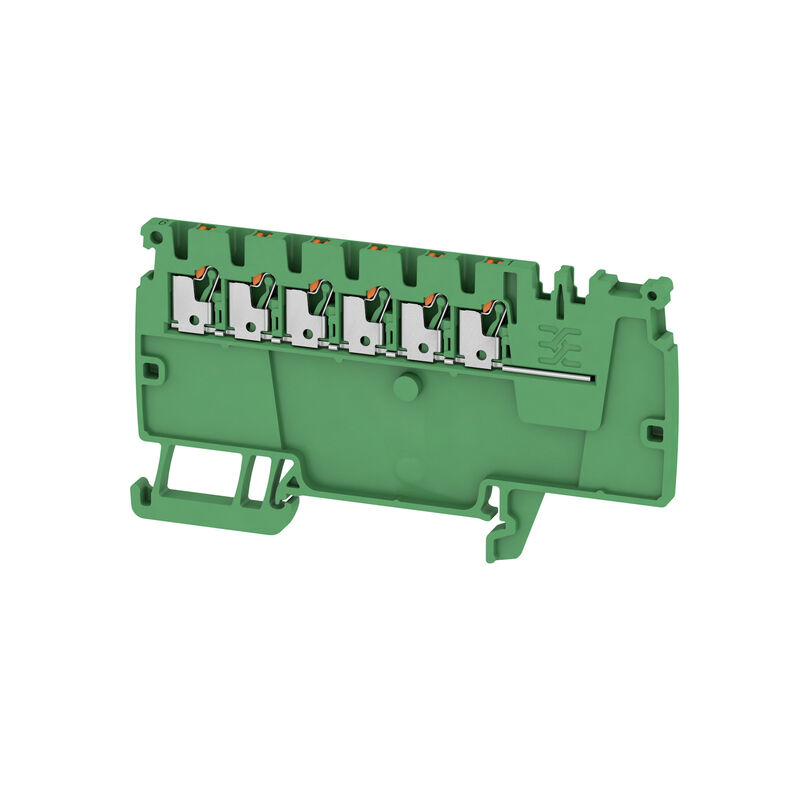

AAP11 1.5 LI GN/OR
Produktbild
AAP11 1.5 LI GN/OR
AAP11 1.5 LI GN/OR
AAP11 1.5 LI GN/OR
AAP11 1.5 LI GN/OR

AAP11 1.5 LI GN/OR

Verteiler-Reihenklemmen, PUSH IN, 1.5 mm², 500 V, 17.5 A, grün

ID výrobku 2614100000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 51 Je příslušenstvím 21 Příbuzné výrobky 33
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klämbara ledare (ytterligare anslutning) 클램프용 컨덕터(정격 결선) Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Verteiler-Reihenklemmen, PUSH IN, 1.5 mm², 500 V, 17.5 A, grün
Best.-Nr.
2614100000
Art
AAP11 1.5 LI GN/OR
GTIN (EAN)
4050118618013
Množství
50 ks

Abmessungen und Gewichte

Tiefe
47 mm
Tiefe (inch)
1,85 inch
Tiefe inklusive Tragschiene
48 mm
Höhe
85,5 mm
Höhe (inch)
3,366 inch
Breite
3,5 mm
Width (inches)
0,138 inch
Nettogewicht
5,632 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
-60 °C
Continuous operating temp., max.
130 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff
Wemid
Farbe
verde
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV17ATEX8030U
Zertifikat-Nr. (IECEX)
IECEXTUR17.0015U
Max. voltage (ATEX)
550 V
Strom (ATEX)
13 A
Průřez vodiče max. (ATEX)
1.5 mm²
Spannung max (IECEX)
550 V
Proud (IECEX)
13 A
Leiterquerschnitt max (IECEX)
1.5 mm²
Kennzeichnung EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU značka
II 2 G D

Systemkennwerte

Abschlussplatte erforderlich
Ja
Number of levels
1
Number of clamping points per level
6
Etagen intern gebrückt
Ne
Tragschiene
TS 35

weitere technische Daten

Einbauhinweis
Tragschiene
explosionsgeprüfte Ausführung
Ja

Klämbara ledare (ytterligare anslutning)

Anschlussart, weiterer Anschluss
PUSH IN

클램프용 컨덕터(정격 결선)

1,5 mm²
Abisolierlänge
8 mm
Anschlussart
PUSH IN
Anzahl Anschlüsse
6
Clamping range, min.
0,14 mm²
Leiteranschlussquerschnitt AWG, max.
AWG 14
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0,14 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento, semirigida, max.
1,5 mm²
Tube length for wire-end ferrule without plastic collar DIN 46228/1
  • Rohrlänge:
    • min.:
      5 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      0,25 mm²
  • Rohrlänge:
    • nominal:
      6 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • nominal:
      10 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      1,5 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,14 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, solid core, min.
0,14 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4
  • Rohrlänge:
    • min.:
      6 mm
    • max.:
      8 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
결선 단면적, 꼬임, 최소
0,14 mm²
와이어 결선 단면적, 경질 코어 최대
1,5 mm²

Allgemeines

Einbauhinweis
Tragschiene
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
IEC 60947-7-1
Tragschiene
TS 35

Bemessungsdaten

Bemessungsquerschnitt
1,5 mm²
Bemessungsspannung
500 V
Tensione impulsiva di dim. rispetto al mors. adiacente
500 V
Bemessungsspannung DC
500 V
Nennstrom
17,5 A
Strom bei max. Leiter
17,5 A
Normen
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,83 mΩ
Verlustleistung gemäß IEC 60947-7-x
0,56 W

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
14 AWG
Leitergr. Factory wiring min (cURus)
26 AWG
Leitergr. Field wiring max (cURus)
14 AWG
Leitergr. Field wiring min (cURus)
26 AWG
Spannung Gr B (cURus)
300 V
Spannung Gr C (cURus)
300 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
13 A
Strom Gr C (cURus)
13 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
