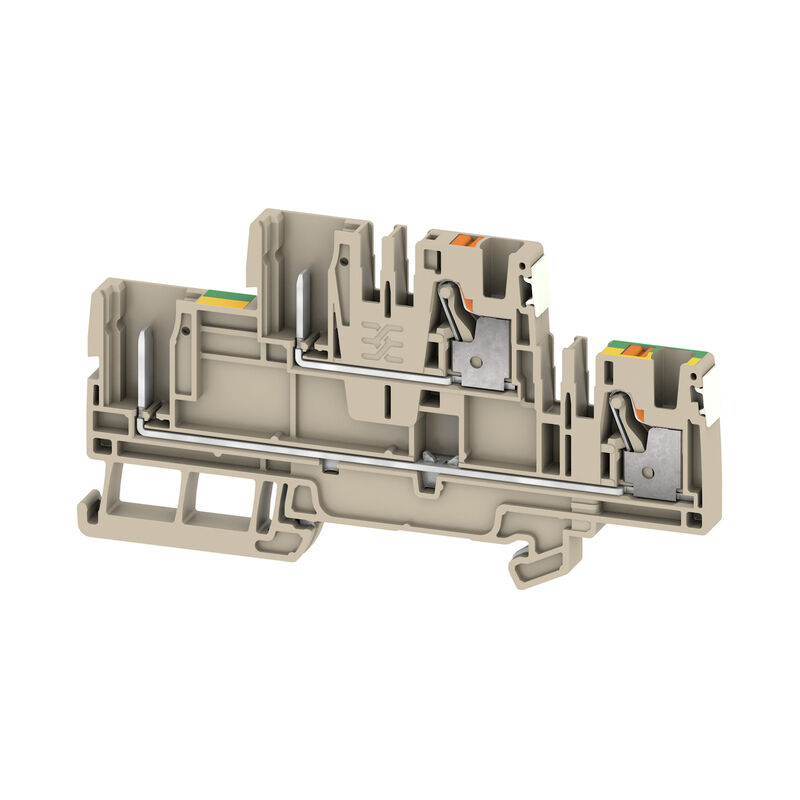

APGTB 4 2T FT-PE 4C/2 DL
APGTB 4 2T FT-PE 4C/2 DL
APGTB 4 2T FT-PE 4C/2 DL

APGTB 4 2T FT-PE 4C/2 DL

Borne de paso, PUSH IN, 4 mm², 800 V, 32 A, Beige oscuro

N.º de artículo 2676070000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 110 Productos relacionados 5
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Generalidades Datos nominales Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
Borne de paso, PUSH IN, 4 mm², 800 V, 32 A, Beige oscuro
Código
2676070000
Tipo
APGTB 4 2T FT-PE 4C/2 DL
GTIN (EAN)
4050118817720
Cantidad
50  Pieza

Dimensiones y pesos

Profundidad
53,5  mm
Profundidad (pulgadas)
2,106  inch
Profundidad incl. carril DIN
54,5  mm
Altura
100  mm
Altura (pulgadas)
3,937  inch
Anchura
6,1  mm
Anchura (pulgadas)
0,24  inch
Peso neto
22,89  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60  °C
Temperatura permanete de trabajo, max.
130  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material básico
Wemid
Color
Beige oscuro
Color componentes de accionamiento
naranja
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
2
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
Sí
Carril de montaje
TS 35
Función PE
Sí
Función PEN
No

Otros datos técnicos

enclavable
Sí
Lados abiertos
derecha
Tipo de fijación
enclavado
Tipo de montaje
TS 35
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
enchufable

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A4
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
arriba
Longitud de desaislado
12  mm
Número de conexiones
4
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
6  mm²
Sección de conexión del conductor, flexible, mín.
0,14  mm²
Sección de embornado, máx.
6  mm²
Sección de embornado, mín.
0,14  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
6  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,14  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
4  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,14  mm²
Sección del conductor, semirrígido, máx.
6  mm²
Sección del conductor, semirrígido, mín.
0,14  mm²
Sección transversal de conductor, núcleo rígido, máx.
4  mm²
Sección transversal de conductor, núcleo rígido, mín.
0,14  mm²
Terminal tubular doble, max.
1,5  mm²
Terminal tubular doble, min.
0,5  mm²
Tipo de conexión
PUSH IN

Generalidades

Carril de montaje
TS 35
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales

Sección nominal
4  mm²
Tensión nominal
800  V
Tensión nominal DC
800  V
Corriente nominal
32  A
Corriente en conductor máximo
32  A
Resistencia de paso según IEC 60947-7-x
1  mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,02  W
Categoría de sobretensión
III
Grado de polución
3

Clasificaciones

ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-17
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
