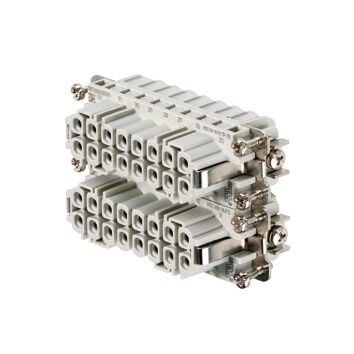

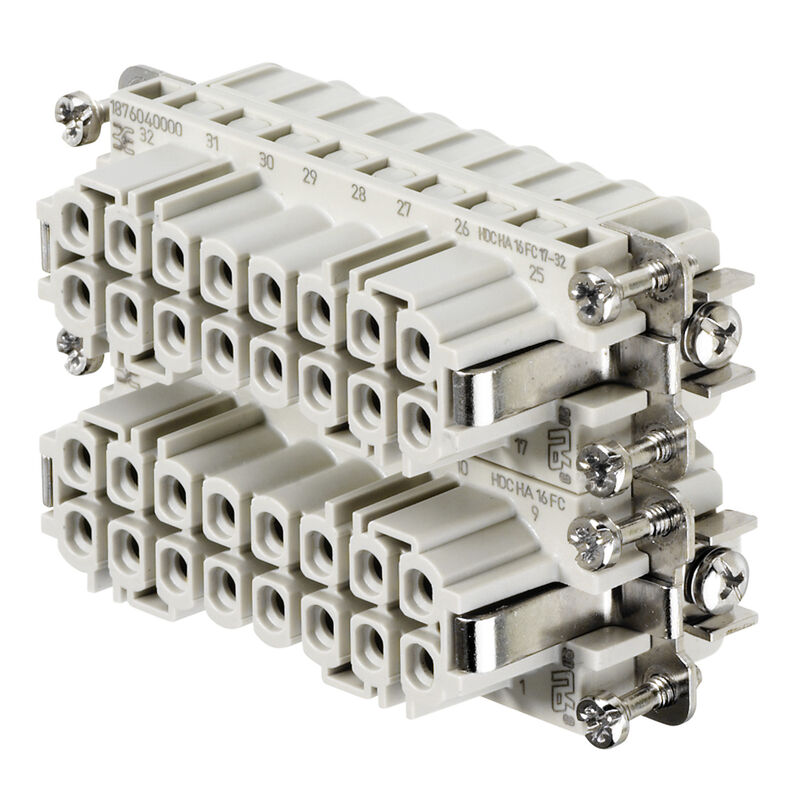

HDC - Conector, Hembra, 250 V, 16 A, Número de polos: 16, Conexión crimpada, Tamaño de instalación: 5

Item No. 1876040000
Download data sheet Soporte técnico Descargas de productos
Accesorios 16 Productos relacionados 2
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Dimensiones Datos generales Datos de conexión PE Versión Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
HDC - Conector, Hembra, 250 V, 16 A, Número de polos: 16, Conexión crimpada, Tamaño de instalación: 5
Código
1876040000
Tipo
HDC HA 16 FC 17 - 32
GTIN (EAN)
4032248466375
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
73 mm
Profundidad (pulgadas)
2,874 inch
Altura
31,1 mm
Altura (pulgadas)
1,224 inch
Anchura
23 mm
Anchura (pulgadas)
0,906 inch
Peso neto
36,4 g

Temperaturas

Temperatura límite
-40 °C ... 125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Resistencia química
  • Sustancia:
    Acetona
  • Resistencia química:
    Resistente
  • Sustancia:
    Amoniaco, acuoso
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Gasolina
  • Resistencia química:
    Resistente
  • Sustancia:
    Benceno
  • Resistencia química:
    Resistente
  • Sustancia:
    Gasóleo
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Ácido acético, concentrado
  • Resistencia química:
    Resistente
  • Sustancia:
    Hidróxido de potasio
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Metanol
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Aceite de motor
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Lejía, diluida
  • Resistencia química:
    Resistente
  • Sustancia:
    Hidrofluorocarbonos
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Uso exterior
  • Resistencia química:
    Con resistencia limitada

Dimensiones

Altura conector hembra
31,1 mm
Anchura
23 mm
Longitud, base
73 mm

Datos generales

Baja emisión de humos según DIN EN 45545-2
Sí
BG
5
ciclos de enchufado Ag
≥ 500
ciclos de enchufado Au
≥ 500
Color
beige
Corriente nominal (cUR)
  • Sección de conexión del conductor AWG:
    AWG 12
  • Corriente nominal:
    19 A
  • Sección de conexión del conductor AWG:
    AWG 14
  • Corriente nominal:
    15 A
  • Sección de conexión del conductor AWG:
    AWG 16
  • Corriente nominal:
    12 A
  • Sección de conexión del conductor AWG:
    AWG 18
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 20
  • Corriente nominal:
    8 A
Corriente nominal (DIN EN 61984)
16 A
Corriente nominal (UR)
  • Sección de conexión del conductor AWG:
    AWG 12
  • Corriente nominal:
    20 A
  • Sección de conexión del conductor AWG:
    AWG 14
  • Corriente nominal:
    15 A
  • Sección de conexión del conductor AWG:
    AWG 16
  • Corriente nominal:
    10 A
  • Sección de conexión del conductor AWG:
    AWG 18
  • Corriente nominal:
    7 A
  • Sección de conexión del conductor AWG:
    AWG 20
  • Corriente nominal:
    5 A
Grado de polución
3
Grado inflamabilidad según UL 94
V-0
Grupo de materiales aislantes
IIIa
Material básico
aleación de cobre
Materiales aislantes
Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias)
Number of signal contacts
0
Número de polos
16
Resistencia de paso
≤2 mΩ
Resistencia del aislamiento
1010 Ω
Sección de conexión del conductor
2,5 mm²
Serie
HA
Sobretensión de choque nominal (DIN EN 61984)
4 kV
Tamaño de instalación
5
Tensión nominal (DIN EN 61984)
250 V
Tensión nominal según UL/CSA
600 V AC/DC
Tipo
Hembra
Tipo de conexión
Conexión crimpada
Tápérintkezők száma
16

Datos de conexión PE

Dimens. caña destornillador pala plana (conexión PE)
SD 0,8 x 4,0
Longitud de desaislado, PE en un lado
10 mm
Par de apriete mín. PE en un lado
1,2 Nm
Par de apriete, máx. PE en un lado
1,5 Nm
Sección de conexión del conductor AWG (PE), máx.
AWG 14
Sección de conexión del conductor AWG (PE), mín.
AWG 20
Sección nominal
2,5 mm²
Tipo de conexión PE
Conexión brida-tornillo
Conexión crimpada
Tornillo de fijación
M 4

Versión

BG
5
Csatlakozás típusa
Conexión crimpada
Csupaszolási hossz, névleges csatlakozás
8 mm
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Material básico
aleación de cobre
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín.
0,5 mm²
Sección de conexión del conductor, max.
4 mm²
Sección de conexión del conductor, min.
0,5 mm²
Telepítési szerkezeti méret
5
Térfogati ellenállás
≤2 mΩ
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 20
Wire connection cross section AWG, max.
AWG 12
Wire cross-section, solid, max.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²

Clasificaciones

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
