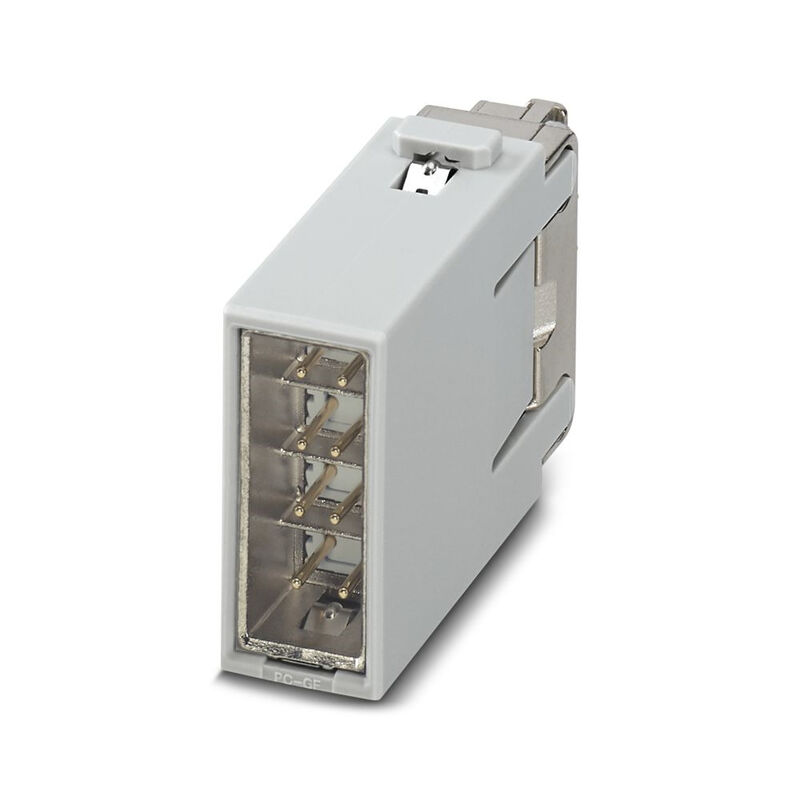

Datový modul, 48 V, 5 A, Cat. 6A, Počet pólů: 8, Nalisované připojení, Zástrčný, Požadovaný počet míst na zásuvná připojení: 1

ID výrobku 3092820000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 28 Je příslušenstvím 3 Příbuzné výrobky 111
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Obecné údaje Verze Silový kontakt Signální kontakt Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Datový modul, 48 V, 5 A, Cat. 6A, Počet pólů: 8, Nalisované připojení, Zástrčný, Požadovaný počet míst na zásuvná připojení: 1
Číslo objednávky
3092820000
Typ
HDC MGBIT 8 MC M SH
GTIN (EAN)
4099987109857
Množství
1 ks

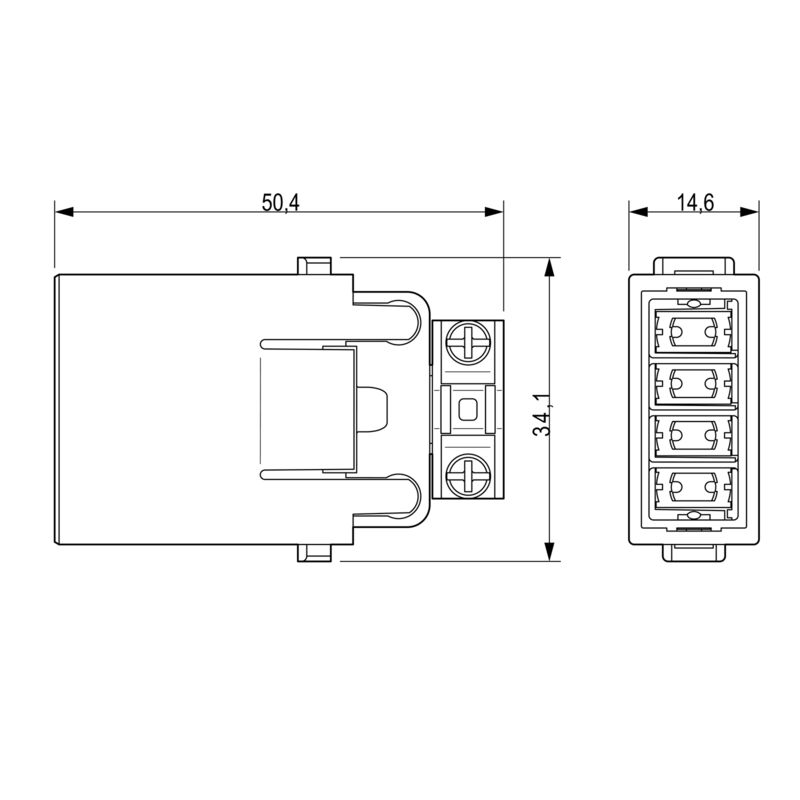

Rozměry a hmotnosti

Výška
41,4 mm
Výška (v palcích)
1,63 inch
Šířka
26,35 mm
Šířka (v palcích)
1,037 inch
Délka
13,9 mm
Délka (v palcích)
0,547 inch
Čistá hmotnost
30,4 g

Teploty

Mezní teplota
-40 °C ... 125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Obecné údaje

Basic material
Polykarbonát
Courant nominal (DIN EN 61984)
5 A
Cykly zapojování
≥ 500
Dugaszhelyek szükséges száma
1
Kategorie
Cat. 6A
Klasifikace hořlavosti UL 94
V-0
Počet pólů
8
Rated impulse voltage (DIN EN 61984)
0,8 kV
Series
ModuPlug
Surge voltage category
III
Tensión nominal (DIN EN 61984)
48 V
Type
Zástrčný
Verschmutzungsgrad
3

Verze

Ledardiameter, min.
0,08 mm²
przekrój przyłącza przewodu AWG, min.
AWG 20
Type of connection
Nalisované připojení
Поперечное сечение соединительного провода, макс.
0,5 mm²
결선 단면규격 AWG, 최대
AWG 28

Silový kontakt

Coppia di serraggio, max. secondo il diametro del cavo
  • Průřez vodiče, min.:
    0,08 mm²
  • Průřez vodiče, max.:
    0,5 mm²

Signální kontakt

Stripping length, signal
4,2 mm

Klasifikace

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-18
ECLASS 15.0
27-44-02-18
