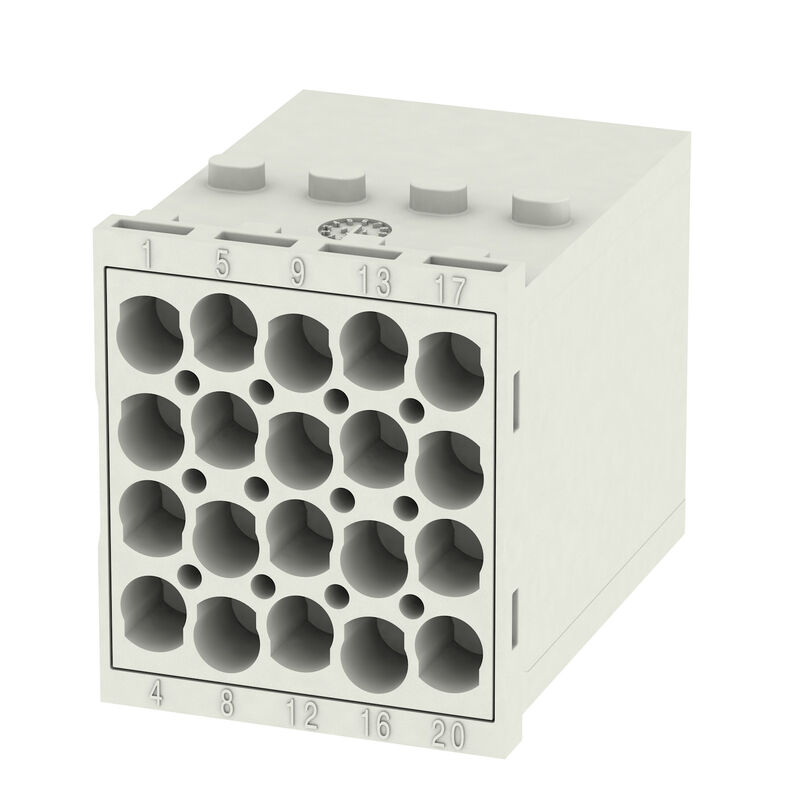

Signálový modul, 500 V, 16 A, Počet pólů: 20, Nalisované připojení, Zástrčný, Požadovaný počet míst na zásuvná připojení: 2

ID výrobku 1428910000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 19 Protikusy 1 Je protikusem 1 Příbuzné výrobky 111
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím General data PE připojení, údaje Versión Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E92202

Všeobecné objednací údaje

Version
Signálový modul, 500 V, 16 A, Počet pólů: 20, Nalisované připojení, Zástrčný, Požadovaný počet míst na zásuvná připojení: 2
Order No.
1428910000
Art
HDC MHE 20 MC
GTIN (EAN)
4050118233322
Množství
1 ks

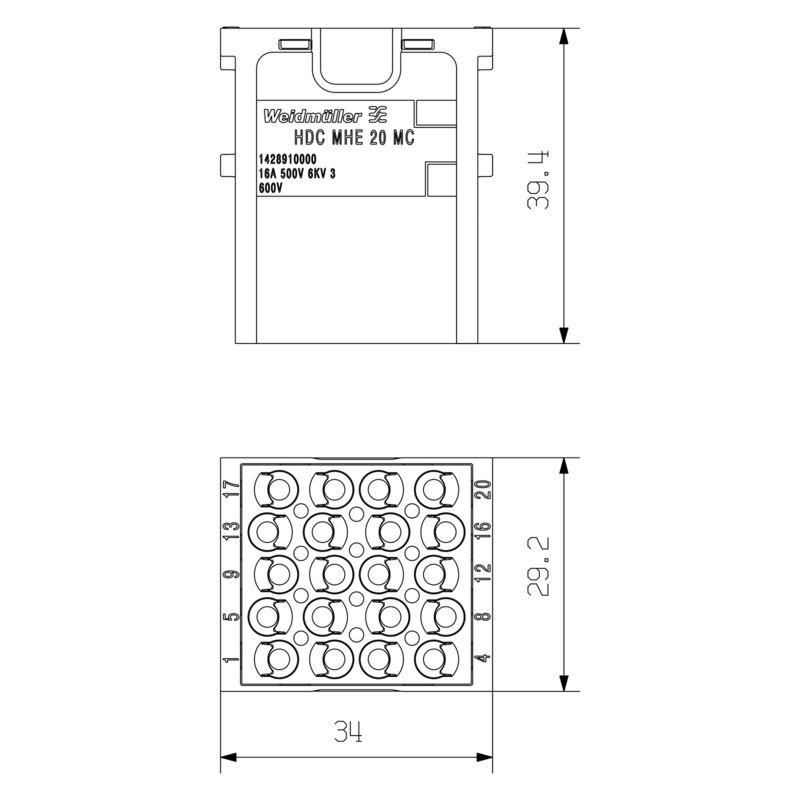

Rozměry a hmotnosti

Depth
34 mm
Hloubka (v palcích)
1,339 inch
Height
39,4 mm
Výška (v palcích)
1,551 inch
Width
29,2 mm
Šířka (v palcích)
1,15 inch
Čistá hmotnost
19,3 g

Teploty

Limit temperature
-40 °C ... 125 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd

General data

Cykly zapojování
≥ 500
Jmenovité napětí (DIN EN 61984)
500 V
Jmenovité napětí: podle UL/CSA
600 V
Jmenovité rázové napětí (DIN EN 61984)
6 kV
Jmenovitý proud (DIN EN 61984)
16 A
Kategorie rázového napětí
III
Klasifikace hořlavosti UL 94
V-0
Odpor izolace
1012 Ω
Počet pólů
20
Požadovaný počet míst na zásuvná připojení
2
Typ
Zástrčný
Základní materiál
Polykarbonát, vyztužený skelnými vlákny
Závažnost znečištění
3
Řada
ModuPlug

PE připojení, údaje

Typ připojení PE
Šroubové připojení přes rám modulu

Versión

Délka odizolování, jmenovité připojení
7,5 mm
Průřez propojení AWG, max.
AWG 12
Průřez vodiče, min.
0,5 mm²
Type of connection
Nalisované připojení
配線接続断面 AWG、最小
AWG 20
전선 굵기, 최대
4 mm²

Klasifikace

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-17
ECLASS 15.0
27-44-02-17
