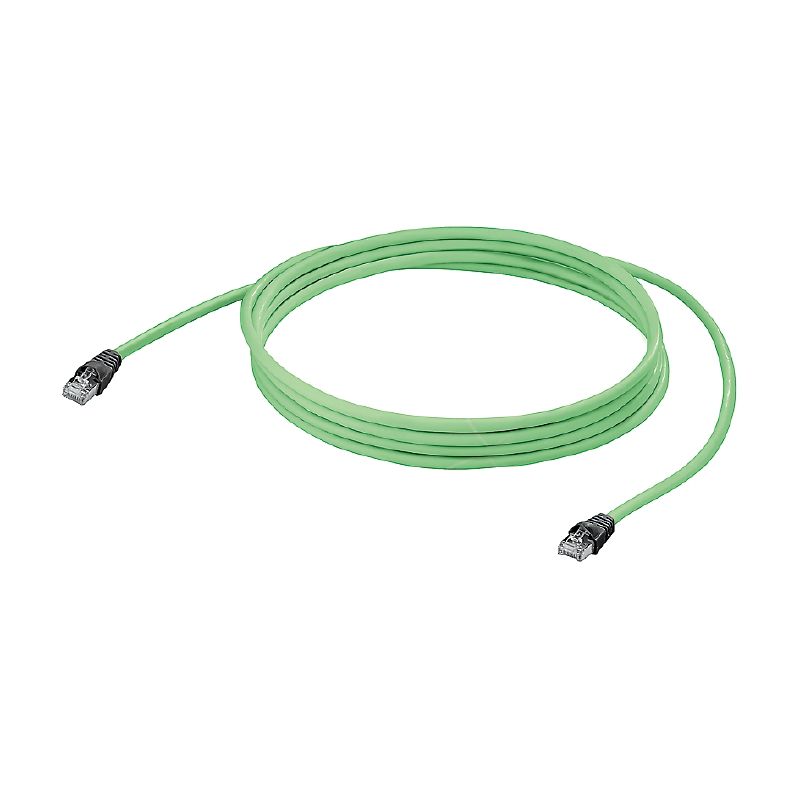

System cable, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 9 m

Ürün No. 1522100090
Veri sayfasını indir Product Downloads
İlgili ürünler 34
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Cable specific standards Standards Cable structure Electrical properties of cable Mechanical and material properties of cable Plug, left Plug, right Classifications

Approvals

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conform

General ordering data

Verze
System cable, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 9 m
Order No.
1522100090
Typ
IE-C5DS4VG0090A60A60-E
GTIN (EAN)
4050118744125
Množství
1 adet

Dimensions and weights

Délka
9 m
Length (inches)
354,331 inch
Net weight
478 g

Temperatures

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-40 °C...80 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Cable specific standards

Norma Estructura
UL-Style 21694
Standard, additional standards
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8
Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Standards

Standard, szigetelőanyag
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, vezetékanyag
DIN EN 13602 Cu-ETP-A
Standard, árnyékoló anyag
DIN EN 13602 Cu-ETP-A..B
Standard, összeállítás
UL-Style 21694
Szabvány, további szabványok
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8

Cable structure

Barevná posloupnost vodičů – párů vodičů
white, yellow, blue, orange
Keresztmetszet
4*AWG 22/7 - 0.32 mm²
Komplett árnyékolás
Aluminium foil
Shielding braid made from copper wiring
Köpeny anyaga
PVC
Köpeny színe
green (RAL 6018)
Köpenyátmérő, max.
6,7 mm
Köpenyátmérő, min.
6,3 mm
Průměr vnitřního opláštění
4,05 mm
Sodratok
7
Standard megnevezések
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Szigetelés
PE
Szigetelés keresztmetszete
1,5 mm
Tloušťka materiálu opláštění
0,9 mm
Tloušťka opletu stínění
0,13 mm
Töltő
As central element
Vezeték anyag
Stranded tin-plated copper wire
Vezetékek száma
4
Vezetékerek elrendezése
Star-quad
Árnyékolás
SF/UTP
Árnyékoló fonat átfedése
85 %

Electrical properties of cable

Charakteristická impedance
100 ± 5 Ω at 100MHz
Doba propagace signálu
5,3 ns/m
Impedance přenosu
20 mΩ/m at 10 MHz
Kategorie
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Zkušební napětí: stínění vodič-vodič
2000 Veff, 50 Hz, 1 min

Mechanical and material properties of cable

Alogeni
Yes
Flamhärdighet
in accordance with IEC 60332-1 / UL 1685
Min. bending radius, once only
3.5 *diameter
Raggio di curvatura min, ripetuto
7.5 x cable diameter
Устойчивость к истиранию
good

Plug, left

Zástrčka vlevo
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, right

Zástrčka vpravo
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
