IE-FCI-D25-FS
IE-FCI-D25-FS

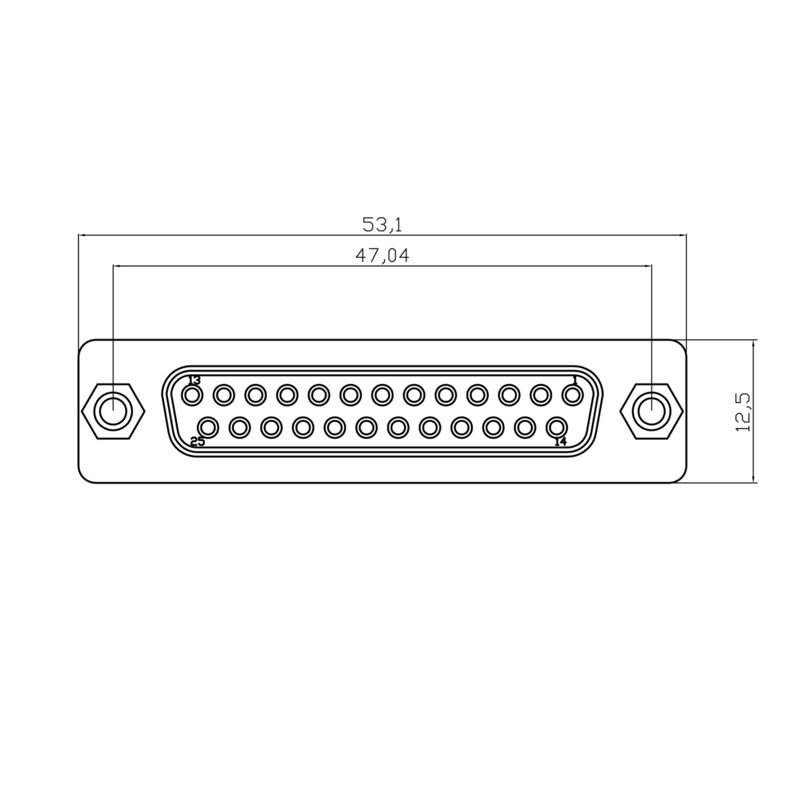

Méretrajz
IE-FCI-D25-FS

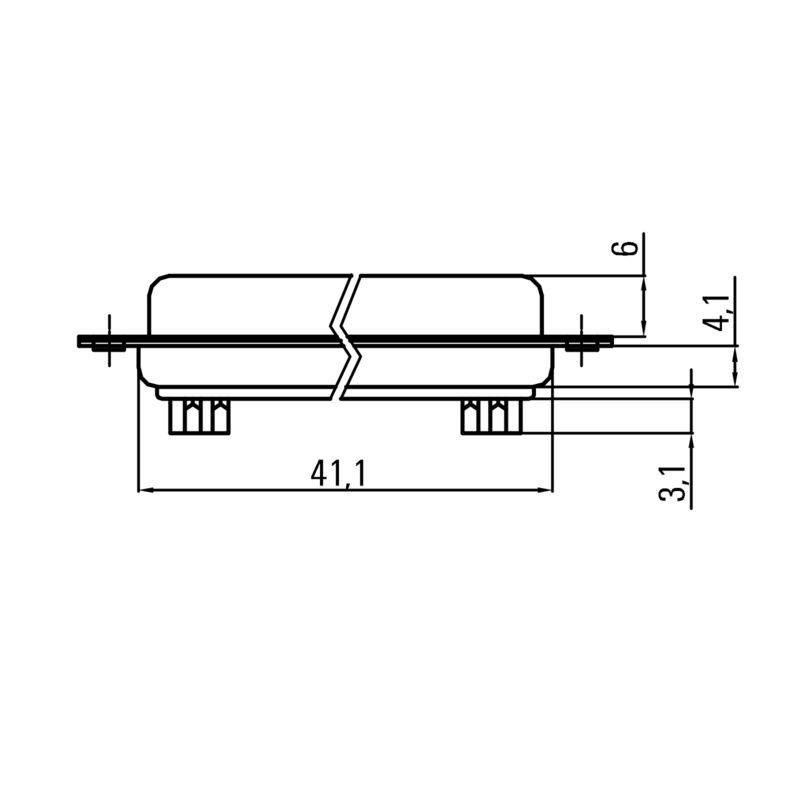

Méretrajz

IE-FCI-D25-FS

FrontCom, Jelbetét, D-Sub, 25 pólusú, Aljzatos / forrasztott csatlakozás

Cikkszám 1450900000
Adatlap letöltése Engineering Support Product Downloads
Tartozéka 2 Kapcsolódó termékek 6
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Műszaki adatok Általános adatok Villamos tulajdonságok Általános szabványok Besorolások Tanúsítványok

Általános rendelési adatok

Változat
FrontCom, Jelbetét, D-Sub, 25 pólusú, Aljzatos / forrasztott csatlakozás
Rendelési szám
1450900000
Típus
IE-FCI-D25-FS
GTIN (EAN)
4050118255560
Qty.
1  Darab

Méretek és tömegek

Magasság
15,3  mm
Magasság (coll)
0,602  inch
Szélesség
12,5  mm
Szélesség (coll)
0,492  inch
Hossz
53,1  mm
Hossz, inch
2,091  inch
Nettó tömeg
13,051  g

Hőmérsékletek

Üzemi hőmérséklet
-55 °C...105 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
14f36bdb-8bcd-4f24-8fb3-9538ad1abec6

Műszaki adatok

Anyag szigetelés
PBT üvegszál-erősítésű, UL 94 V-0
Ház felülete
ónozott
Ház fő anyaga
SPCC
Pólusszám
25
Szigetelés erőssége
1000 MΩ at 500 V DC
Áramtovábbító kapacitás
1 A
Átmeneti ellenállás
≤ 20 mΩ
Átütési szilárdság, érintkező / érintkező
1 kV eff /1 perc.
Érintkező felület
Aranyozott

Általános adatok

Betét típusa
Jelbetét, D-Sub, 25 pólusú
Védelmi osztály
IP20

Villamos tulajdonságok

Szigetelés erőssége
1000 MΩ at 500 V DC
Átmeneti ellenállás
≤ 20 mΩ
Átütési szilárdság, érintkező / érintkező
1 kV eff /1 perc.

Általános szabványok

Tanúsítvány sz. (DNV)
TAA000022B

Besorolások

ETIM 6.0
EC001121
ETIM 7.0
EC001121
ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 9.0
27-44-03-90
ECLASS 9,1
27-18-90-90
ECLASS 10.0
27-44-03-90
ECLASS 11.0
27-44-03-90
ECLASS 12.0
27-18-28-92
ECLASS 13.0
27-18-28-92
ECLASS 14.0
27-18-28-92
ECLASS 15.0
27-18-28-92

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Megfelel
