IE-PCB-SPM-P-180-THR
IE-PCB-SPM-P-180-THR
IE-PCB-SPM-P-180-THR

IE-PCB-SPM-P-180-THR

Conector de instalación, Conector para placa de circuitos impresos M8, Conexión por soldadura, IP67 con carcasa, Conexión por soldadura THT/THR, 180°, Número de polos: 2, Tape

Tuotteen tunnus 2735920000
Lataa tietosivu Engineering Support Product Downloads
Samankaltaiset tuotteet 10
Approvals Datos generales para pedido Dimensions and weights Temperatures Conformidad medioambiental del producto System specifications Electrical properties Standards Material data Packing Klasyfikacje

Approvals

ROHS
Conform

Datos generales para pedido

Version
Conector de instalación, Conector para placa de circuitos impresos M8, Conexión por soldadura, IP67 con carcasa, Conexión por soldadura THT/THR, 180°, Número de polos: 2, Tape
Order No.
2735920000
Type
IE-PCB-SPM-P-180-THR
GTIN (EAN)
4050118820164
Qty.
100 items
Packaging
Tape

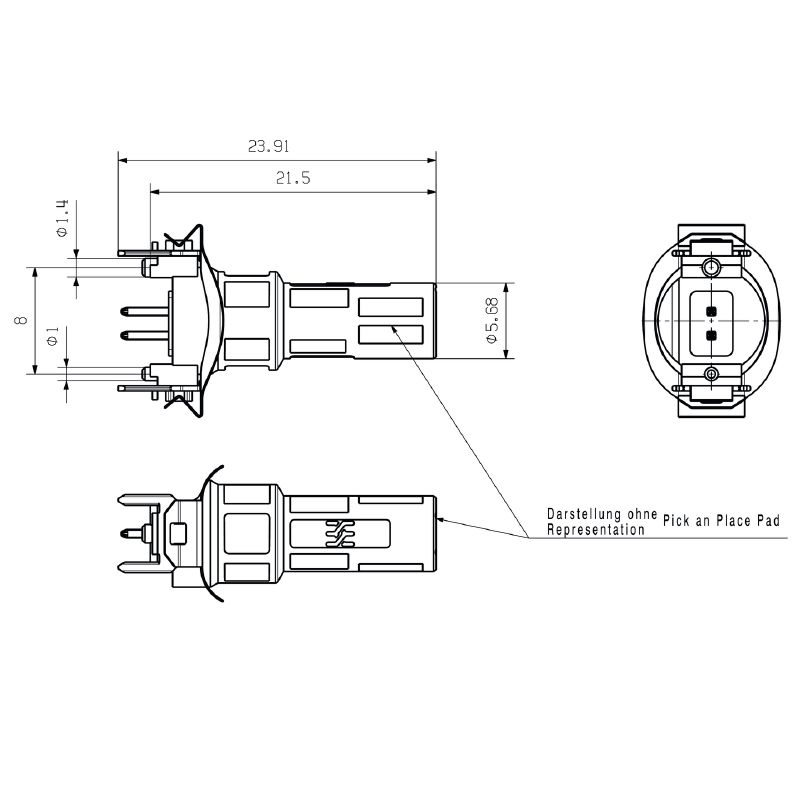

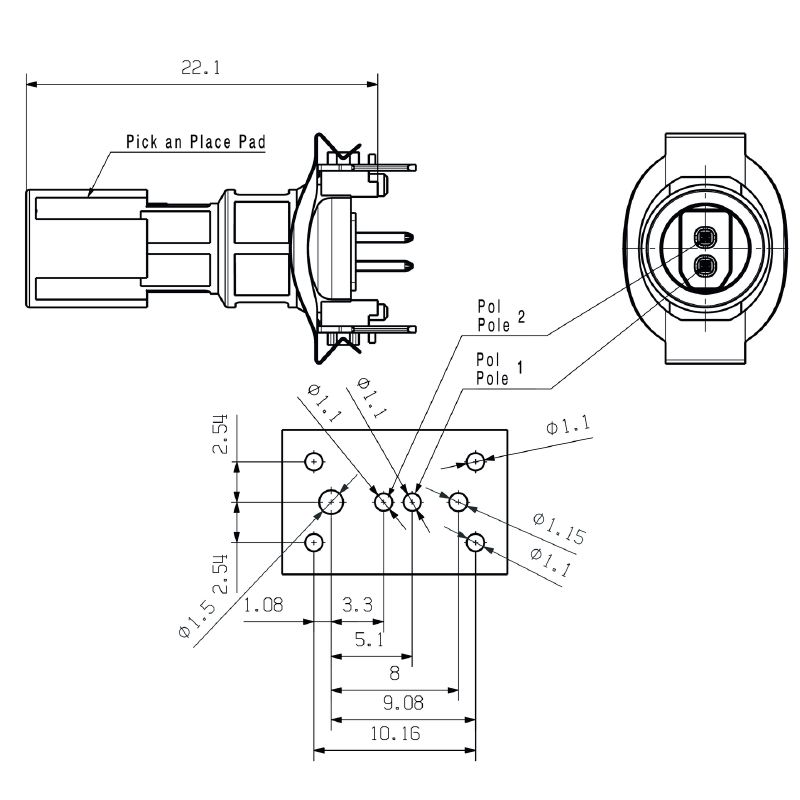

Dimensions and weights

Depth
14,5 mm
Profondeur (pouces)
0,571 inch
Height
24 mm
Wysokość (cale)
0,945 inch
Width
10,1 mm
Width (inches)
0,398 inch
Net weight
3 g

Temperatures

Operating temperature
-40 °C...85 °C

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

System specifications

Category
T1-B
Mounting onto the PCB
THT/THR solder connection
Number of poles
2
Outgoing elbow
180°
Performance-Category
T1-B 10/100/1000 MBit/s
Plugging cycles
≥ 100
Product family
Industrial Ethernet
Protection degree
IP67 with housing
Shielding
Yes
Side termination, characteristic
Clip-on flange
Solder pin dimensions
Octagonal
Soldering process
Reflow soldering
Manual soldering
Wave soldering
Transmission rate
10/100/1000 MBit/s
Type of connection
Solder connection

Electrical properties

Dielectric strength, contact / contact
1000 V DC
Dielectric strength, contact / shield
2250 V DC
Insulation resistance
≥ 500 MΩ
Nominal voltage
72 V
Rated current
4 A

Standards

Connector standard
IEC 63171-5

Material data

Insulating material
LCP
Colour
nero
Colour chart (similar)
RAL 9011
Insulation resistance
≥ 500 MΩ
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Copper alloy
Contact surface
Ni/Au
Operating temperature, min.
−40 °C
Operating temperature, max.
85 °C

Packing

Packaging
Tape
VPE length
330 mm
VPE width
330 mm
VPE height
49 mm

Klasyfikacje

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
