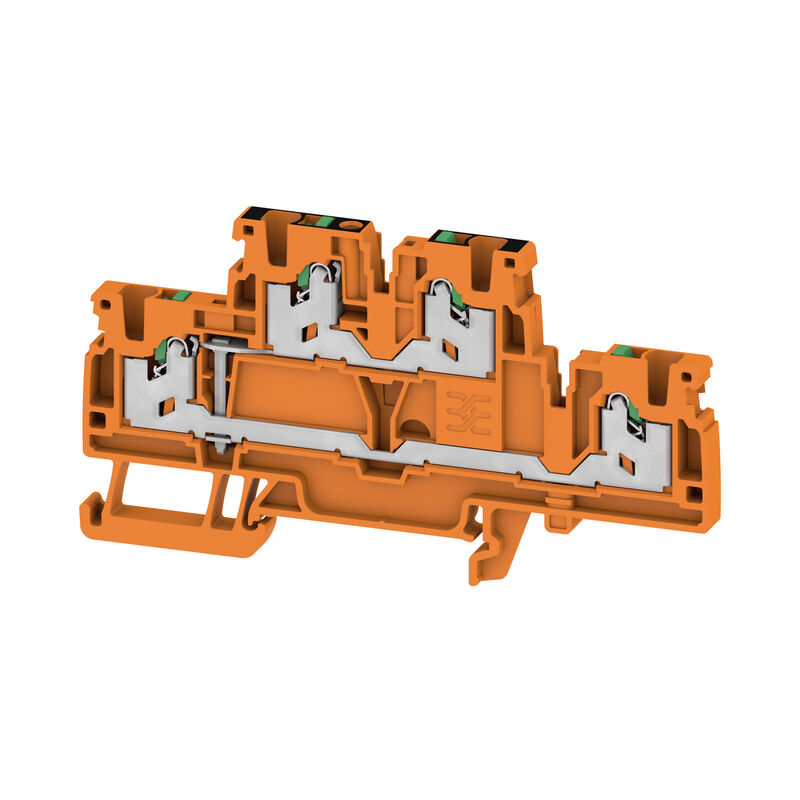

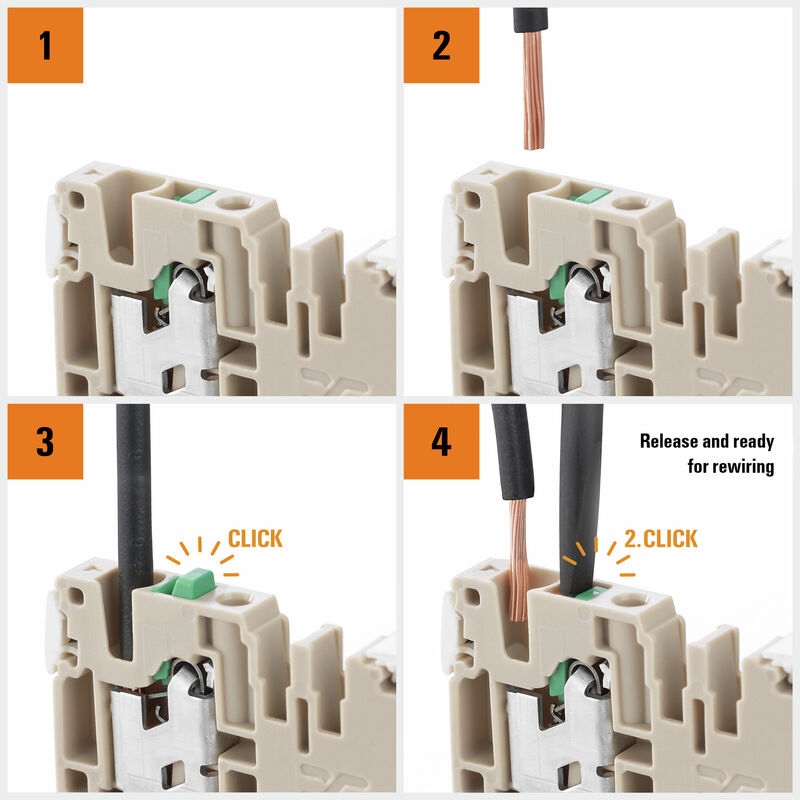

Vícevrstvá modulární svorka, SNAP IN, Oranžová, 2.5 mm², 800 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-0

ID výrobku 2902450000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 87 Příbuzné výrobky 1077
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693
N° certificato (cURusEX)
E184763

Všeobecné objednací údaje

Verze
Vícevrstvá modulární svorka, SNAP IN, Oranžová, 2.5 mm², 800 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-0
Číslo objednávky
2902450000
Typ
S2T 2.5 VL OR
GTIN (EAN)
4099986004863
Množství
50 ks

Rozměry a hmotnosti

Hloubka
52 mm
Hloubka (v palcích)
2,047 inch
Výška
95 mm
Výška (v palcích)
3,74 inch
Šířka
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
15,84 g

Teploty

Skladovací teplota
-25 °C...55 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Szín
Oranžová
Colour of operational elements
Zelená
Grado inflamabilidad según UL 94
V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)
TUEV22ATEX8925U
Č. osvědčení (IECEX)
IECEXTUR22.0073U
Max. napětí (ATEX)
550 V
Proud (ATEX)
19 A
Sección máx. del conductor (ATEX)
2.5 mm²
Tensión máx. (IECEx)
550 V
Proud (IECEX)
19 A
Průřez vodiče max. (IECEX)
2.5 mm²

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
2
Počet svěrných bodů na úroveň
2
Potenciálok száma szintenként
1
Levels cross-connected internally
Ano
安装导轨已装备
TS 35
N-funkce
Ne
PE-Funktion
Ne
Funkce PEN
Ne

Další technická data

Open sides
pravá
Вид крепления
Příchytka
Вид монтажа
TS 35
Проверенное на взрывозащищенность исполнение
Ne
스냅온
Ne

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
SNAP IN

Vodiče k upevnění svorkou (jmenovité připojení)

2,5 mm²
Dvojdutinka, max.
0,75 mm²
Dvojdutinka, max.
0,5 mm²
Délka odizolování
10 mm
Měřidlo podle IEC 60947-1
A2
Počet připojení
4
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,34 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,34 mm²
Průřez připojení vodiče, pevné jádro, max.
2,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,34 mm²
Průřez připojení vodičů, jemně splétané, min.
0,34 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,34 mm²
Průřez připojení vodičů, splétané, max.
2,5 mm²
Průřez připojení vodičů, splétané, min.
0,34 mm²
Směr připojení
vrchol
Typ připojení
SNAP IN
Typ připojení 2
SNAP IN
Upínací rozsah, min.
0,34 mm²
Velikost nože
0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
22 AWG
Velikost napětí B (CSA)
600 V
Velikost napětí C (CSA)
600 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
20 A
Velikost proudu C (CSA)
20 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
227442-80219640

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
22 A
Courant avec conducteur max.
24 A
标准
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Classe di sovratensione
III
Grado di lordura
3

UL data hodnocení

Current size B (cURus)
20 A
Current size C (cURus)
20 A
Current size D (cURus)
5 A
Průřez vodiče propojení v terénu min. (cURus)
22 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
22 AWG
Sección del conductor Cableado de campo máx. (cURus)
12 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí D (cURus)
600 V
Voltage size C (cURus)
600 V
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
