S3C 2.5 GN
S3C 2.5 GN
Anschlussbild
S3C 2.5 GN
S3C 2.5 GN

S3C 2.5 GN

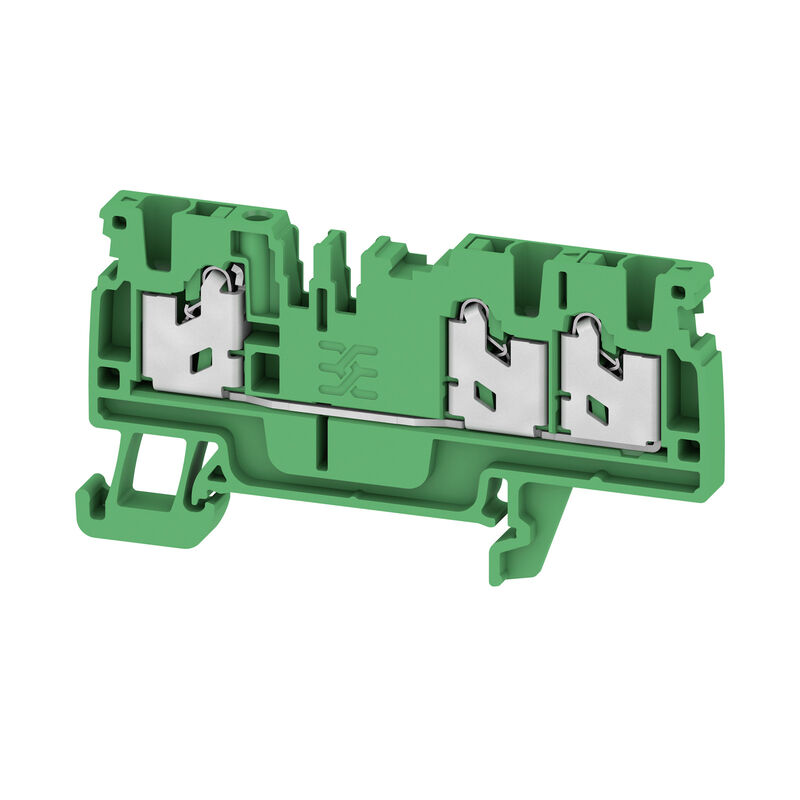

Durchgangs-Reihenklemme, SNAP IN, grün, 2.5 mm², 24 A, 800 V, Anzahl Anschlüsse: 3

Art.-Nr. 3109260000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 87 Verwandte Artikel 1068
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Utförande
Durchgangs-Reihenklemme, SNAP IN, grün, 2.5 mm², 24 A, 800 V, Anzahl Anschlüsse: 3
Nr zam.
3109260000
Typ
S3C 2.5 GN
GTIN (EAN)
4099987187190
VPE
100 Stück

Abmessungen und Gewichte

Глубина
38 mm
Tiefe (inch)
1,496 inch
Höjd
71,5 mm
Höhe (inch)
2,815 inch
Bredd
5,1 mm
Breite (inch)
0,201 inch
Nettogewicht
10,948 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
grün
Farbe Betätigungselemente
grün
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
3
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Befestigungsart
einschnappbar
explosionsgeprüfte Ausführung
Nein
Montageart
gerastet
Offene Seiten
rechts
rastbar
Ja

Klemmbare Leiter (Weiterer Anschluss)

Connection type, additional connection
SNAP IN

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
10 mm
Anschlussart
SNAP IN
Anzahl Anschlüsse
3
Connection direction
oben
Gauge to IEC 60947-1
A2
Klemmbereich, max.
2,5 mm²
Klemmbereich, min.
0,34 mm²
Klingenmaß
0,6 x 3,5 mm
Leiteranschlussquerschnitt AWG, min.
AWG 22
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,34 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,34 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,34 mm²
Rohrlänge für Aderendhülse mit Kunststoffkragen nach Querschnitt
  • Anschlussquerschnitt, min.:
    0,25 mm²
  • Anschlussquerschnitt, max.:
    0,34 mm²
  • Rohrlänge, min.:
    8 mm
  • Rohrlänge, max.:
    8 mm
  • Anschlussquerschnitt, min.:
    0,5 mm²
  • Anschlussquerschnitt, max.:
    1 mm²
  • Rohrlänge, min.:
    8 mm
  • Rohrlänge, max.:
    12 mm
  • Anschlussquerschnitt, min.:
    1,5 mm²
  • Anschlussquerschnitt, max.:
    2,5 mm²
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
Rohrlänge für Aderendhülse ohne Kunststoffkragen nach Querschnitt
  • Anschlussquerschnitt, min.:
    0,5 mm²
  • Anschlussquerschnitt, max.:
    1 mm²
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    10 mm
  • Anschlussquerschnitt, min.:
    1,5 mm²
  • Anschlussquerschnitt, max.:
    2,5 mm²
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
Rohrlänge für Zwillingsaderendhülse nach Querschnitt
  • Anschlussquerschnitt, min.:
    0,5 mm²
  • Anschlussquerschnitt, max.:
    0,5 mm²
  • Rohrlänge, min.:
    8 mm
  • Rohrlänge, max.:
    12 mm
  • Anschlussquerschnitt, min.:
    0,75 mm²
  • Anschlussquerschnitt, max.:
    0,75 mm²
  • Rohrlänge, min.:
    18 mm
  • Rohrlänge, max.:
    18 mm
Wire connection cross section AWG, max.
AWG 14
Zwillings-Aderendhülse, max.
0,75 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

Allgemeines

Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 22
Mounting rail
TS 35
Normer
IEC 60947-7-1

Bemessungsdaten

Bemessungsquerschnitt
2,5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
24 A
Strom bei max. Leiter
24 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 mW
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
22 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
22 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
20 A
Strom Gr C (cURus)
20 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
