SAIL-7/8W-5-1.5U
SAIL-7/8W-5-1.5U
Maßzeichnung
Male, angled
SAIL-7/8W-5-1.5U
Polbild
Male
SAIL-7/8W-5-1.5U
Schaltbild
SAIL-7/8W-5-1.5U
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-7/8W-5-1.5U

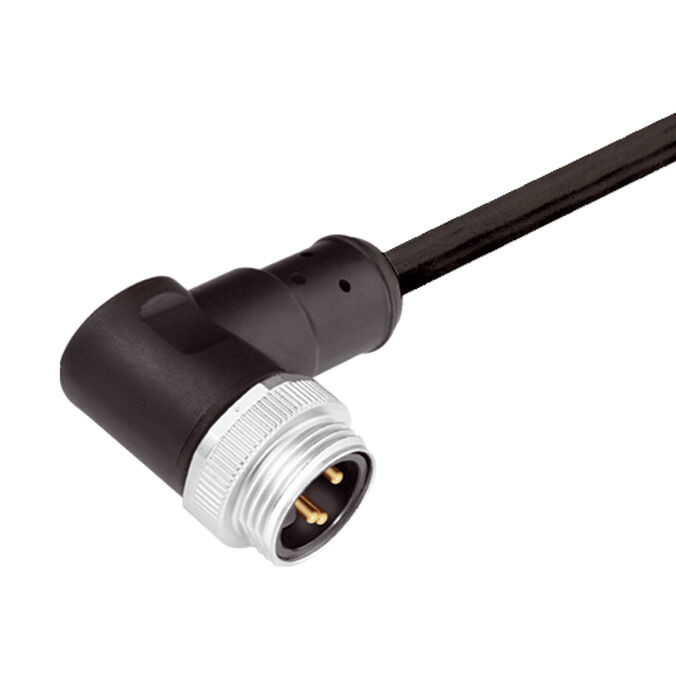

Sensor/Aktor-Leitung, Einseitig offen, 7/8", Polzahl : 5 (4 + PE), 1.5 m, Stift, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1292180150
Datenblatt herunterladen Engineering Support Produkt Downloads
Ist Zubehör von 4 Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Stecker links Stecker rechts Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Einseitig offen, 7/8", Polzahl : 5 (4 + PE), 1.5 m, Stift, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1292180150
Art
SAIL-7/8W-5-1.5U
GTIN (EAN)
4050118088052
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
150 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technische Daten Kabel

Apto para cadena de arrastre
Ja
Außendurchmesser
8.7 mm ± 0.2 mm
Cable length
1,5 m
cicli di piegatura
5 Mio
Färkodning
braun
weiß
blau
schwarz
grün / gelb
Función PE
Ja
Hajlítási sugár, min., mozgó
7,5 x Kabeldurchmesser
Halogène
Nein
Irradiation crosslinked
Nein
Isolation
TPM
Lunghezza cavo configurabile
Nein
Materiale della guaina
PUR
Polzahl
5 (4 + PE)
Schweißperlenfest
Nein
Sección del conductor
1,5 mm²
Sheathing colour
schwarz
Shielded
Nein
Temperaturbereich, bewegt
-20...80 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsion resistance
0 °/m
Zewnętrzna okładzina zgodnie z UL AWM style
20234 (80 °C / 1000 V)
Стойкость к сварочным искрам
Nein

Allgemeine Technische Daten

Anschlussgewinde
7/8"
Ausführung
Stift, 90°
Bemessungs-Stoßspannung
2.500 V
Bemessungsspannung (UL)
600 V
Codierung
keine
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktmaterial
CuZn
Kontaktoberfläche
Au (Gold)
LED
Nein
Material Gewindering
Zinkdruckguss
Nennspannung
300 V
Nennstrom
9 A
Schutzart
IP68
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
300 V
Nennstrom
9 A (4- und 5-Polig), 12 A (3-Polig)

Allgemeine Standards

Certificate no. (cULus)
E307231

Stecker links

Stecker links
IP68, Stiftkontakt, gewinkelt 90°, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
