SAIL-M12BW-4-2.0U
SAIL-M12BW-4-2.0U
Maßzeichnung
Angled socket
SAIL-M12BW-4-2.0U
Polbild
M12 = A-coded
SAIL-M12BW-4-2.0U
Schaltbild
SAIL-M12BW-4-2.0U
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-4-2.0U

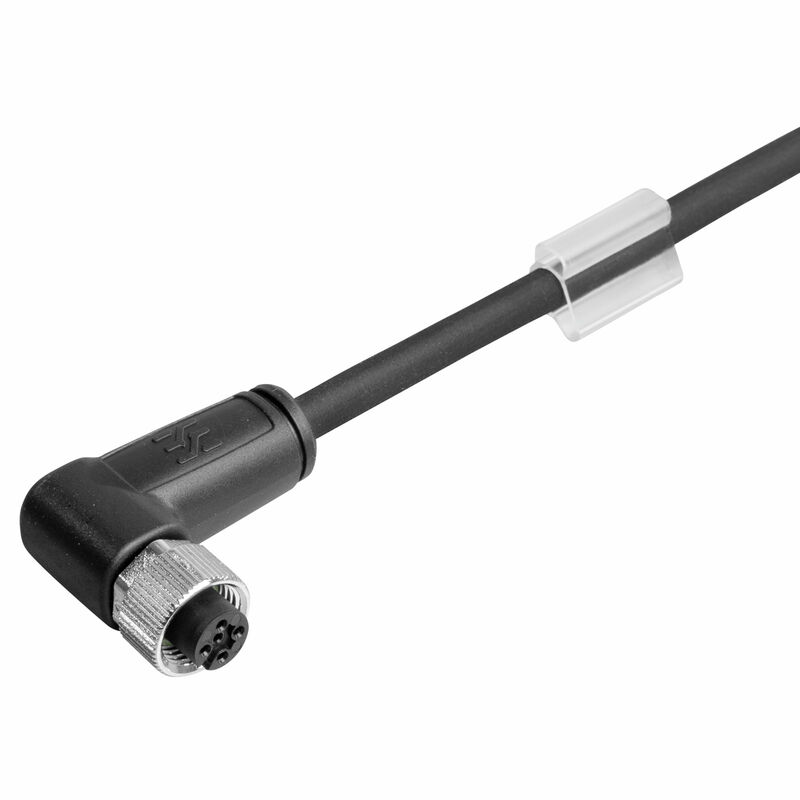

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 4, 2 m, Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 9457740200
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 7 Verwandte Artikel 19
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Klassifikationen

Zulassungen

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Allgemeine Bestelldaten

Version
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 4, 2 m, Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
N. d’ordine
9457740200
Type
SAIL-M12BW-4-2.0U
GTIN (EAN)
4032248228362
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
63,36 g

Umweltanforderungen

Stato conformità RoHS
Konform mit Ausnahme
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Acceleration
5 m/s²
Bending cycles
12 Mio.
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x Kabeldurchmesser
Bending radius, min., stationary
5 x Kabeldurchmesser
Cable length
2 m
Colour coding
braun
weiß
blau
schwarz
Configurable cable length
Nein
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
Nein
Hydrolysis and microbe resistant
Ja
Insulation
PP
Irradiation crosslinked
Nein
LABS-free
Ja
Length of torsion
1 m
Number of poles
4
Number of wires
4
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
4.1 mm + 0.15 mm
Resistance to oils
Ja
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Resistant to welding beads
Nein
Sheath material
PUR
Sheathing colour
schwarz (ähnlich RAL 9005)
Shielded
Nein
Speed
3,33 m/s
Suitable for cable carriers
Ja
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Nein

Allgemeine Technische Daten

Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Coding
A-codiert
Filettatura del collegamento
M12
gebrückt
Nein
LED
Nein
Material Gewindering
Zinkdruckguss
Nominal current
4 A
Nominell spänning
250 V
Opór izolacji
108 Ω
Powierzchnia styku
vergoldet
Protection degree
IP65
IP66
IP67
IP68
im verschraubten Zustand
IP69
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3
Wykonanie
Buchse, gewinkelt
Основной материал корпуса
PUR

Elektrische Eigenschaften

Insulation resistance
108 Ω
Nominal voltage
250 V

Allgemeine Standards

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Normen

Connector standard
IEC 61076-2-101

Stecker links

Stecker links
M12, A-codiert, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
