SAISWP-P-4A-3.5/5.5-M8
SAISWP-P-4A-3.5/5.5-M8
Disegno quotato
SAISWP-P-4A-3.5/5.5-M8
Schema dei poli
Male
SAISWP-P-4A-3.5/5.5-M8

SAISWP-P-4A-3.5/5.5-M8

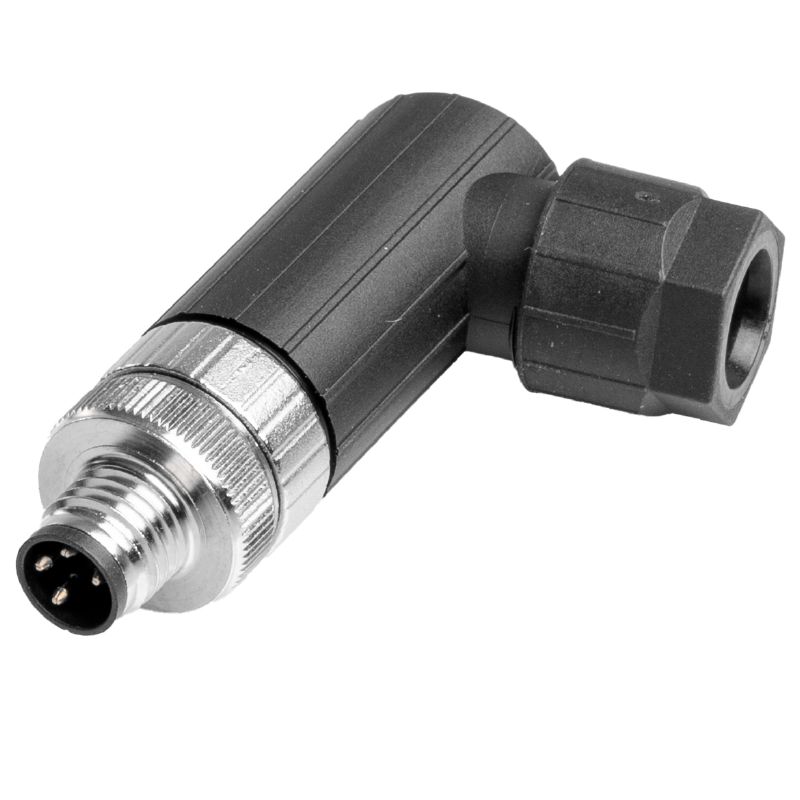

freikonfektionierbarer Steckverbinder, M8

N. articolo 3103350000
Download foglio dati Supporto ingegneristico
Prodotti correlati 4
Homologaciones Allgemeine Bestelldaten Dimensiones y pesos Environmental Product Compliance Dati tecnici connettori ad innesto liberamente confezionabili Norme Classifications

Homologaciones

ROHS
Conformidad

Allgemeine Bestelldaten

Versione
freikonfektionierbarer Steckverbinder, M8
N. d’ordine
3103350000
Tipo
SAISWP-P-4A-3.5/5.5-M8
GTIN (EAN)
4099987149686
Förp.
1 Штука

Dimensiones y pesos

Larghezza
47 mm
Largeur (pouces)
1,85 inch
Diameter
14 mm
Peso netto
13 g

Environmental Product Compliance

Stato conformità RoHS
Konform ohne Ausnahme
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Dati tecnici connettori ad innesto liberamente confezionabili

Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 100
Codifica
nessuno
Collegamento schermato
Nessuno
Corrente nominale
4 A
Diametro del cavo, max.
5,5 mm
Diametro del cavo, min.
3,5 mm
Genere di contatto
Maschio
Grado di lordura
3
Grado di protezione
IP67
Materiale anello filettato
Pressofusione di zinco
Materiale base della custodia
Zinco pressofuso PBT
Materiale dei contatti
CuSn
Numero di poli
4
Sezione di collegamento cavo, max.
0,5 mm²
Sezione di collegamento cavo, min.
0,14 mm²
Sezione di collegamento, max.
0,5 mm²
Sezione di collegamento, min.
0,14 mm²
Superficie dei contatti
Ni/Au
Tensione di dimensionamento
  • Tensione nominale:
    30 V
  • Tipo di tensione:
    AC/DC
Tipo di collegamento
PUSH IN

Norme

Connettori a norma
IEC 61076-2-104

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
