SC 3.81/12/180F 3.2SN BK BX




Conforme

[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)

E60693

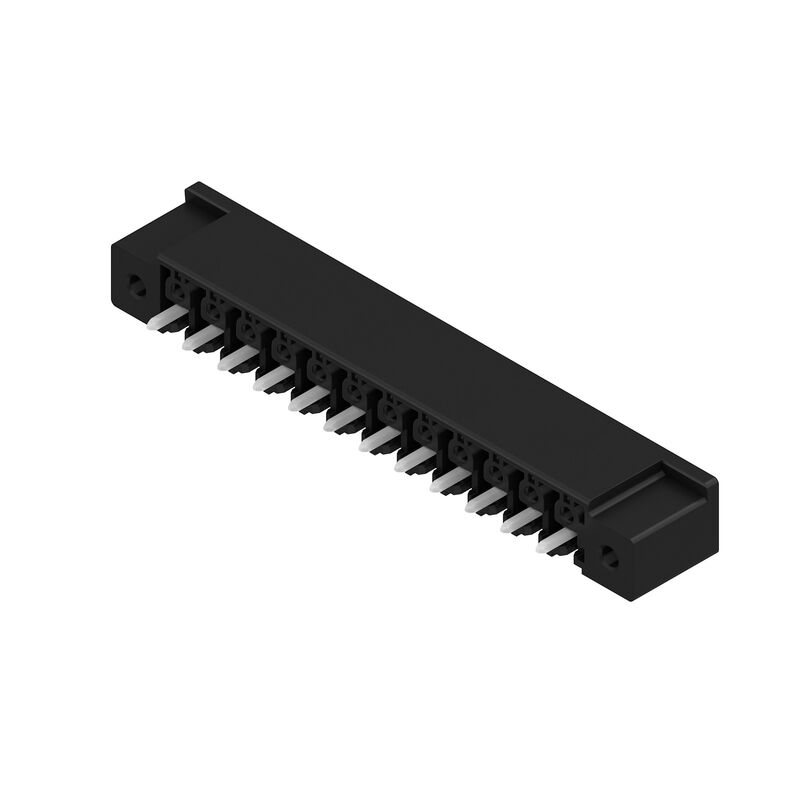

Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.81 mm, Numero di poli: 12, 180°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box

1793770000

SC 3.81/12/180F 3.2SN BK BX

4032248230891

30  Pezzo

IEC: 320 V / 17.5 A
UL: 300 V / 10 A

Box

7,1  mm

0,28  inch

12,4  mm

0,488  inch

9,2  mm

56,32  mm

2,217  inch

4,14  g

Conforme con esenzione

6c

Lead 7439-92-1

308576ca-4abc-409a-b0d0-6626109a7446

OMNIMATE Signal - Serie BC/SC 3.81

Collegamento al circuito stampato

Collegamento a saldare THT

3,81  mm

0,15  "

180°

12

1

3,2  mm

0 / -0,2 mm

d = 1,0 mm
ottagonale

0 / -0,03 mm

1,2  mm

+ 0,1 mm

41,91  mm

1,65  "

1

1

sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato

IP 20 innestato / IP 10 non innestato

≤5 mΩ

Sì

7  N

5  N

• Tipo di coppia:

  Vite di montaggio, Circuito stampato

• Informazioni sull'utilizzo:

  • Coppia di serraggio:

    • min.:

      0,1 Nm

    • max.:

      0,15 Nm

  • Vite consigliata:

    • Codice articolo:

      1610740000

PA GF

nero

RAL 9011

II

≥ 550

V-0

Lega in rame

stagnato

-40  °C

70  °C

-50  °C

120  °C

-25  °C

120  °C

IEC 60664-1
IEC 61984

17,5  A

17,1  A

17,5  A

17,1  A

320  V

160  V

160  V

2,5  kV

2,5  kV

2,5  kV

3 x 1s mit 76 A

CSA

200039-1121690

300  V

8  A

Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

CURUS

E60693

300  V

300  V

10  A

10  A

Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Box

350  mm

140  mm

31  mm

Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• P su disegno = passo
• Per un ulteriore supporto meccanico per i connettori maschio con flangia a vite (…F), consigliamo un pressacavo supplementare con viti di fissaggio (vite per lamiera ISO 1481-ST 2,2x4,5 C o IO 7049-ST 2,2x4,5 C – vedi Accessori). Pressacavo consentito soltanto prima della saldatura.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi
