TCC 12.8/26 OR

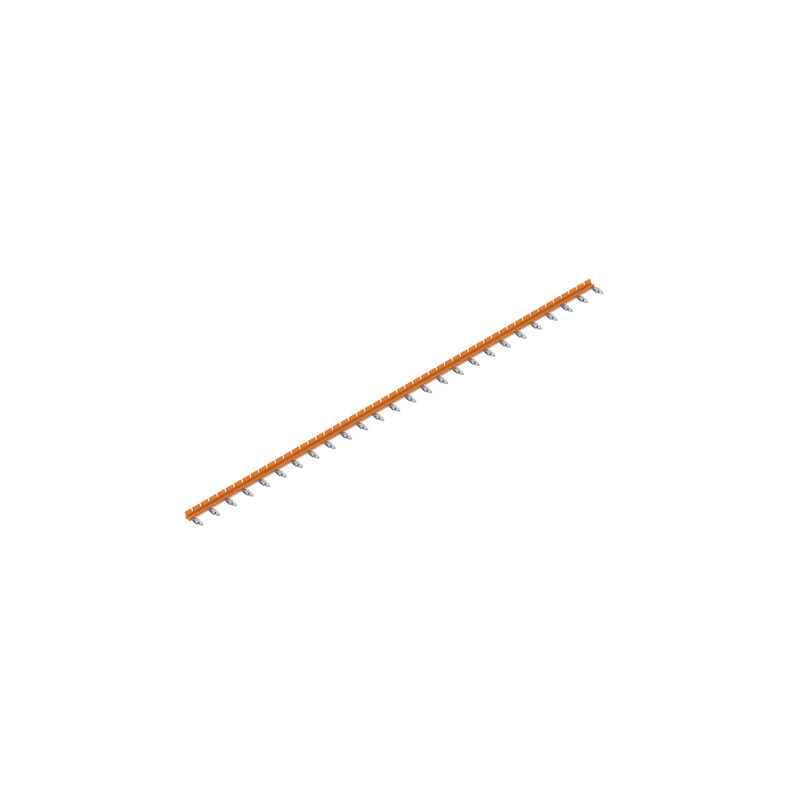

Imagen de producto
TCC 12.8/26 OR

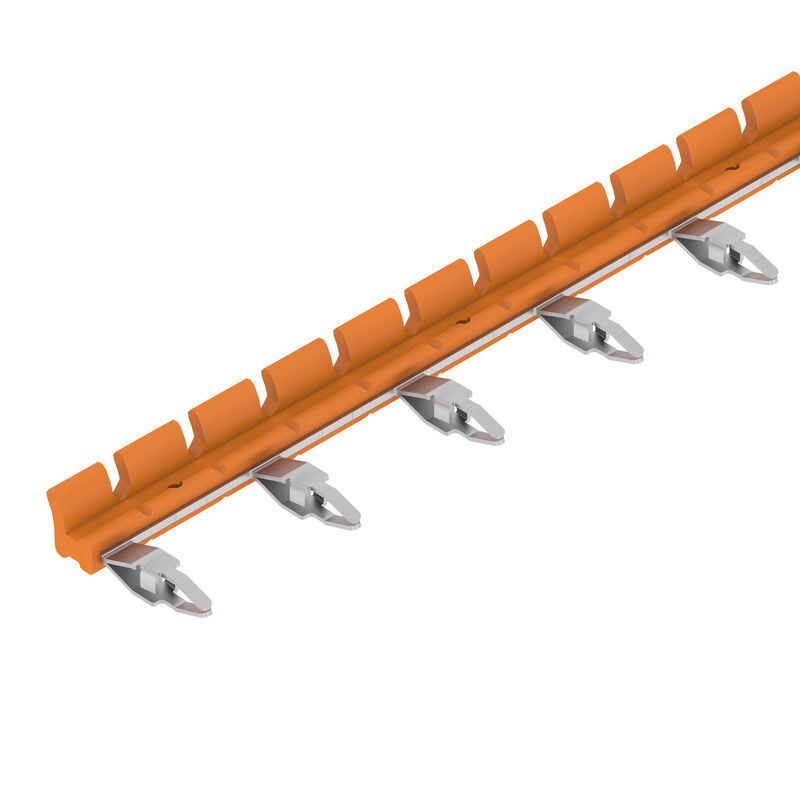

Imagen de producto
TCC 12.8/26 OR

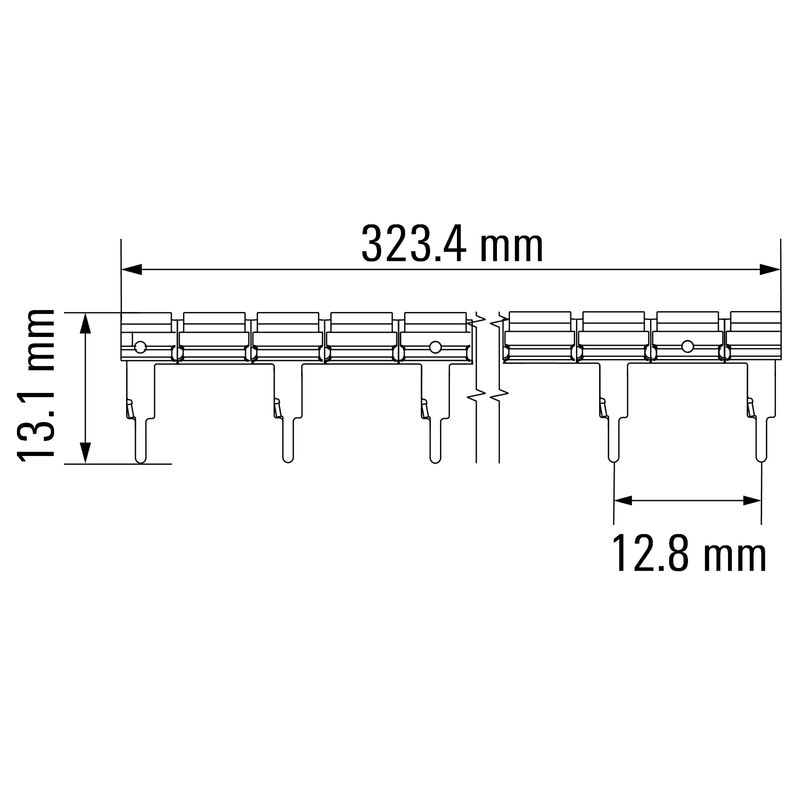

Dimensional drawing
TCC 12.8/26 OR
Otros
Códigos de tipo

TCC 12.8/26 OR

TERMSERIES, Conexión transversal

N.º de artículo 2556380000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 es accesorio de 467 Productos relacionados 16
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos de conexión transversal Datos nominales UL Datos generales Coordinación de aislamiento Datos de conexión Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
TERMSERIES, Conexión transversal
Código
2556380000
Tipo
TCC 12.8/26 OR
GTIN (EAN)
4050118566697
Cantidad
10  Pieza

Dimensiones y pesos

Profundidad
4,8  mm
Profundidad (pulgadas)
0,189  inch
Altura
13,1  mm
Altura (pulgadas)
0,516  inch
Anchura
323,4  mm
Anchura (pulgadas)
12,732  inch
Peso neto
9,7  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-40 °C...60 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos de conexión transversal

Tensión nominal
300  V
Corriente nominal
17,5  A
Aislamiento
Sí
Protección frente al contacto con los dedos
Sí
Color
naranja
Número de bornes puenteados
16
Número de polos
26
Paso en mm (P)
12,8  mm
Tipo de montaje
insertado
Versión
puede cortarse según el tamaño necesario

Datos nominales UL

Tensión nominal (UL)
10  A

Datos generales

Versión
puede cortarse según el tamaño necesario
Color
naranja
Componente de índice de inflamabilidad UL94
  • Componente:
    Caja
  • Índice de inflamabilidad UL94:
    V-0

Coordinación de aislamiento

Tensión nominal
300  V

Datos de conexión

Paso en mm (P)
12,8  mm

Clasificaciones

ETIM 6.0
EC002586
ETIM 7.0
EC002586
ETIM 8.0
EC002586
ETIM 9.0
EC002586
ETIM 10.0
EC002586
ECLASS 9.1
27-37-16-92
ECLASS 10.0
27-37-16-92
ECLASS 11.0
27-37-16-92
ECLASS 12.0
27-37-16-92
ECLASS 13.0
27-37-16-92
ECLASS 14.0
27-37-16-92
ECLASS 15.0
27-37-16-92
