VG M12 - MS 68
VG M12 - MS 68

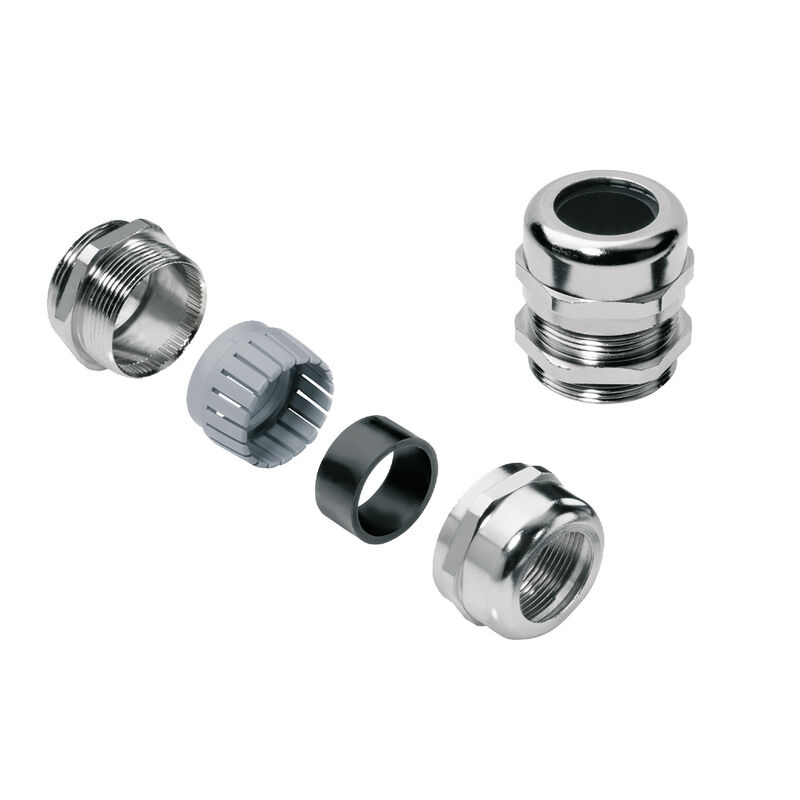

Abbildung ähnlich

VG M12 - MS 68

VG MS (Standard Messing Kabelverschraubung), Kabelverschraubung, gerade, M 12, 6 mm, OD min. 3 - OD max. 6.5 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Messing, vernickelt

Art.-Nr. 1772200000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Verwandte Artikel 21
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Zertifikatsnummern Kabelverschraubung Allgemeine Angaben Klassifikationen

Zulassungen

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Version
VG MS (Standard Messing Kabelverschraubung), Kabelverschraubung, gerade, M 12, 6 mm, OD min. 3 - OD max. 6.5 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Messing, vernickelt
Best.-Nr.
1772200000
Type
VG M12 - MS 68
GTIN (EAN)
4032248129850
VPE
50 Stück

Abmessungen und Gewichte

Höhe
22 mm
Höhe (inch)
0,866 inch
Länge
28 mm
Länge (inch)
1,102 inch
Nettogewicht
10,718 g

Temperaturen

Operating temperature
-40 °C...100 °C

Umweltanforderungen

Statut de conformité RoHS
Konform mit Ausnahme
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
b5ff1f66-ddba-4739-9fc0-0521ddb52139

Zertifikatsnummern Kabelverschraubung

Tanúsító intézet
DNV
UL
cULus
Zertifikat-Nr. Kabelverschraubung (cULus)
E-199260
Zertifikat-Nr. Kabelverschraubung (GERMLLOYD)
E-14047
Zertifikat-Nr. Kabelverschraubung (UL)
E-199260

Allgemeine Angaben

Anzugsdrehmoment
3 Nm
Dichteinsatz
CR
Dichtung
NBR
Drehmoment Hutmutter, max.
5,5 Nm
Drehmoment Hutmutter, min.
4,5 Nm
Drehmoment Stutzen, max.
3,5 Nm
Drehmoment Stutzen, min.
2,5 Nm
Einsatztemperaturbereich, max.
100 °C
Einsatztemperaturbereich, min.
-40 °C
Gewinde (außen)
M 12
Gewindelänge
6 mm
Gewindesteigung
1,5 mm
Halogene
Ja
Kabeldurchmesser außen, max.
6,5 mm
Kabeldurchmesser außen, min.
3 mm
Klemmeinsatz
Polyamid
O-Ring
NBR
Schlüsselweite
14 mm
Schlüsselweite 1
14 mm
Schlüsselweite 2
14 mm
Schutzart
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
IP69K
Schutzart (UL)
Type 4X
Schutzart mit GWDR
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
IP69K
Verschraubung
Metrisch
M 12
Werkstoff
Messing, vernickelt

Klassifikationen

ETIM 8.0
EC000441
ETIM 9.0
EC000441
ETIM 10.0
EC000441
ECLASS 14.0
27-14-08-01
ECLASS 15.0
27-14-08-01
